DMG MORI - Sprint 65 linearDE-TUR-DMG-2015-00002
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

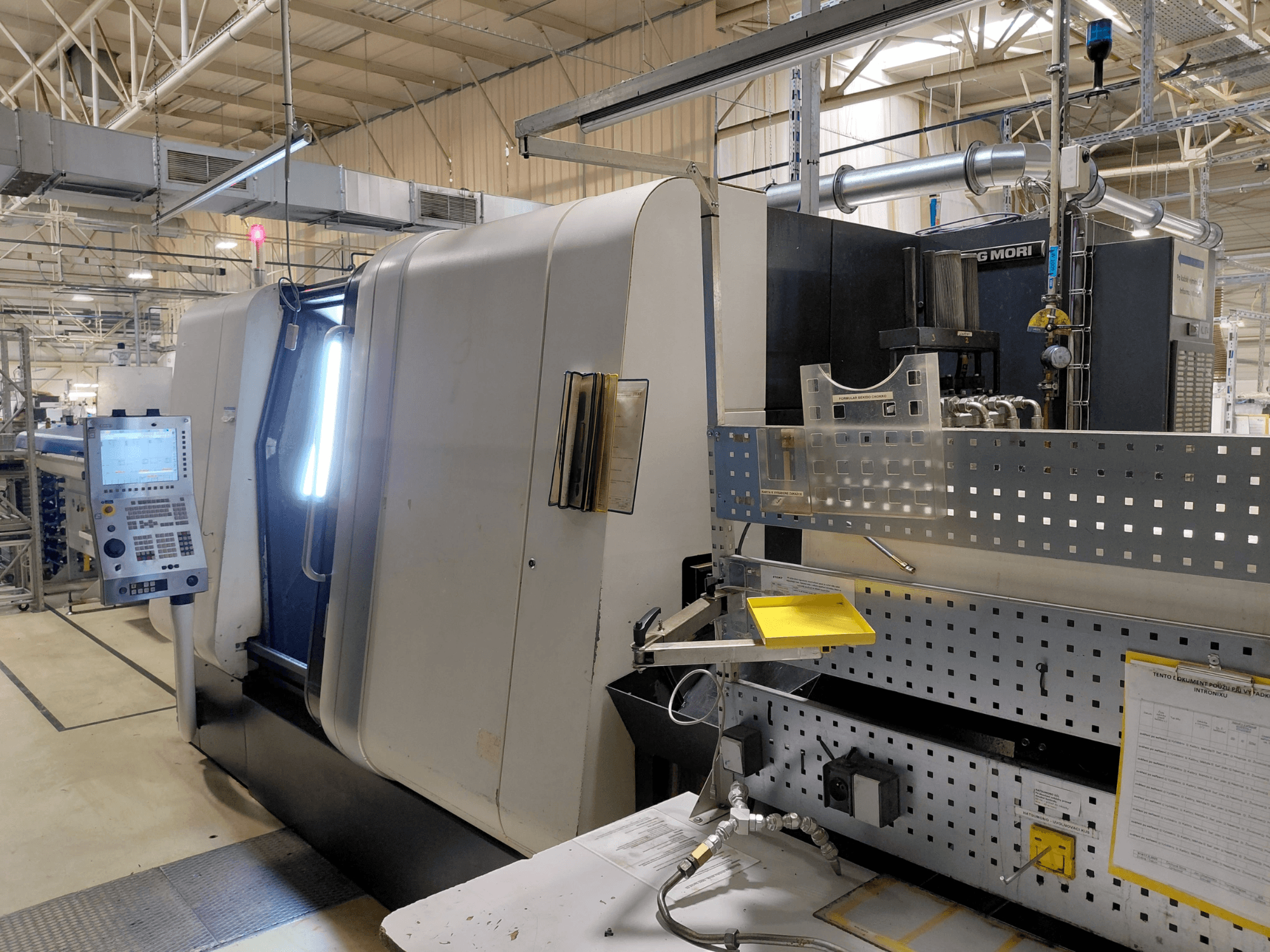

See 8-teljeline DMG MORI Sprint 65 lineaarne on toodetud 2015. aastal. Selle maksimaalne põhispindli pöörlemiskiirus on 5000 pööret minutis ja põhispindli varda maksimaalne läbimõõt 65 mm. Masinal on kaks revolvrit, millel kummalgi on 12 juhitava tööriista positsiooni, ja tugev 650-liitrine jahutusvedeliku mahutavus. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge DMG MORI Sprint 65 lineaarset mitme spindliga treipinki, mis meil on müügil. Võtke meiega ühendust, et saada lisateavet.
Ülevaade
- kaubamärk: DMG MORI
- aasta: 2015
- MUDEL: Sprint 65 linear
- tootmistunnid: 43196
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Mitme Ketrusega Treipink
- juhtseadme tootemark: FANUC
Tehniline teave - DMG MORI Sprint 65 linear
Kontrollseade
- Juhtimismärk: FANUC
- Juhtimismudel: 310
Mõõtmed
- Masina kõrgus: 2300 mm
- Masina pikkus: 4500 mm
- Masina kaal: 9500 kg
- Masina laius: 1990 mm
Liikumine
- Telgede arv: 8
Tehnilised andmed
- Vastupidav spindel: Jah
- Maksimaalne vara läbimõõt: 65 mm
- Pöörleva jõud: 25 kW
- Pöörlev kiirus: 5000 RPM
Lisainformatsioon
Tundide arv kokku: 64274 h; Töötundide arv: 43196 h
Vastuvõlli: 17 kW; maksimaalne kiirus 5000 p/min; maksimaalne riba läbimõõt 45 mm
CNC-juhitavad teljed:
X1: hoog 165 mm; kiirus 30 m/min; kiirendus 5 m/s2
Z1: töömaht 678 mm; kiirus 30 m/min; kiirendus 5 m/s2
Y1: löök 80 (+50/-30) mm; kiirus 30 m/min; kiirendus 5 m/s2
X2: töömaht 165 mm; kiirus 30 m/min; kiirendus 5 m/s2
Z2: löök 640 mm; kiire 30 m/min; kiirendus 5 m/s2
W2: löök 690 mm; kiirus 30 m/min; kiirendus 5 m/s2
Revolutsioonid: 2; 12 juhitavat positsiooni ühe revolvri kohta; tööriista süsteem VDI 30; maksimaalne juhitava tööriista kiirus 4000 p/min
Jahutusvedeliku süsteem: paak ca 650 l; pumba võimsus ühe revolvri kohta 20 l/min; rõhk 7 baari
Toiteallikas: 91 kVA
Põhimasinate konfiguratsioon ja funktsioonid:
Liuguri 1 ja 2 ajam (kõik 12 positsiooni)
C-telg põhi- ja vastasspindli jaoks
Y-telg slaidi 1 jaoks
Vastaspindli hülssi puhastamine jahutusvedeliku abil
Mehaaniline ettevalmistus õliudu filtrile
Elektriline ja tarkvaraline liides varraslaadijale
Pea- ja vastaspindli vaheline nurksünkronism
Automaatne masina väljalülitamine
2 täiendavat sisse/väljalülitamist (4 M-funktsiooni)
Jäigad koputused
Tüki- ja ajamõõtja
Tarkvara hulknurkse treimise jaoks (slaid 1 ja 2)
Konstantne lõikamiskiirus
spiraalne interpolatsioon (slaid 1)
Spindli pöörlemiskiiruse kontroll
Neljakordne hoiatustuli
Elektrikapi jahutusseade
Juhtimisvõimalused:
Tööriista kulumise jälgimissüsteem (FANUC monitor)
Õde tööriista valikusüsteem (FANUC monitor)
Lisavarustus
IEMCA MASTER 865 MP 43 L varrasöötur IEMCA MASTER 865 MP 43 L
Hõõrdetöötluskonveier, lint-tüüpi
Töödetaili mahalaadimisseade koos rihmaga
Peaspindli kinnituspink MPF 65/140 (ilma aksiaaljuhita), max Ø 65 mm
Käsitsi kasutatav spiraalivahetusseade SACO MPT65/140 ja MPF65/140
Vastasspindlipingi SMW 175-BBD, koos adapteriga
1 komplekt pehmeid lõugasid SMW 175-BBD jaoks
Diferentsiaalne pingutusrõhk vastasspindli jaoks (kaks valikulist rõhku)
Pea- ja vastasspindli lõugade/kollete väline loputus jahutusvedelikuga
Mitmesugused uued varuosad saadaval
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
