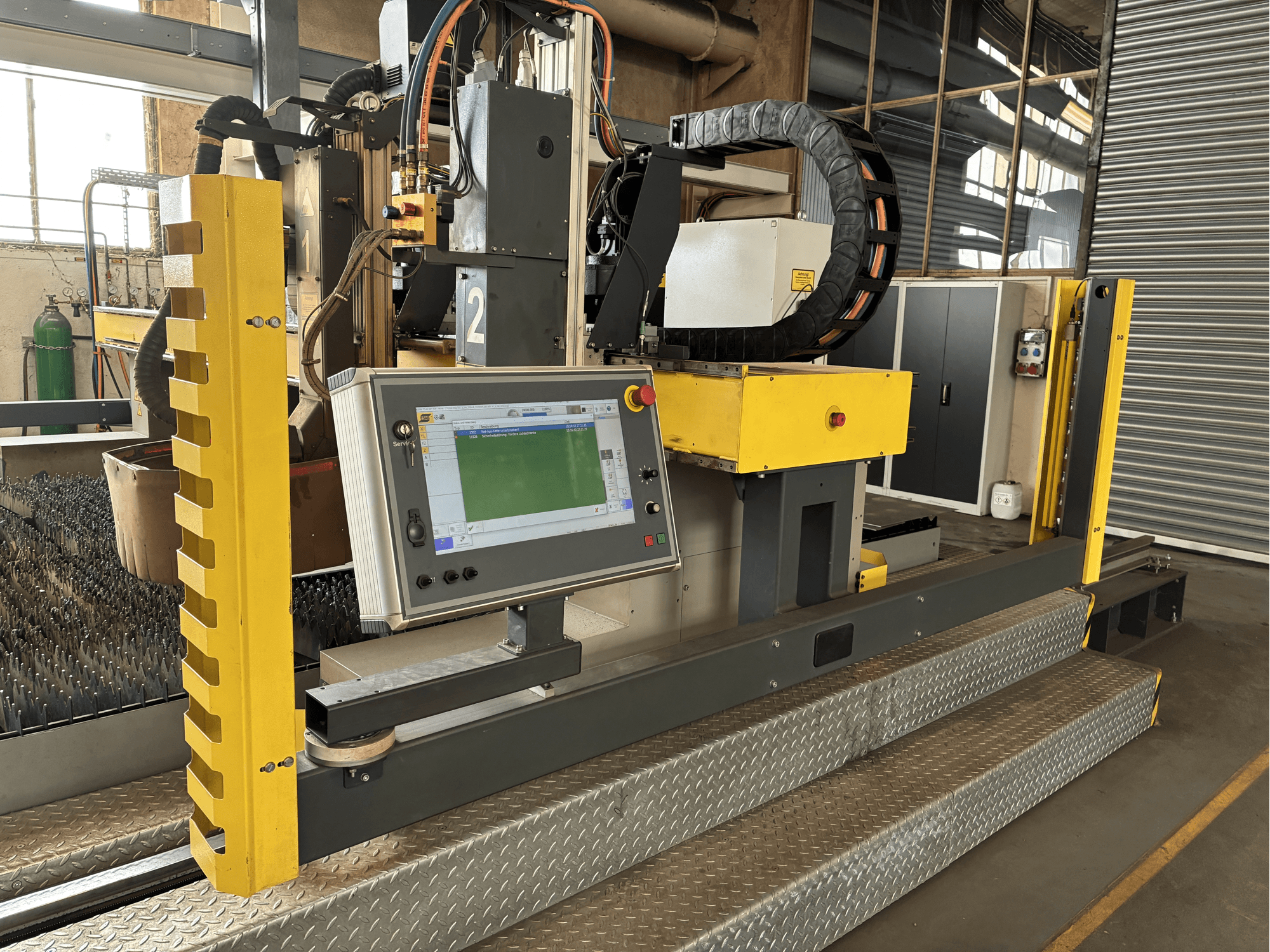

ESAB - Suprarex HD 4000DE-CUT-ESA-2021-00001

• Raja laius: 4000 mm

• Rööbastee pikkus: 12000 mm

• Tooriku toe kõrgus: 700 mm

Tööpiirkond

• Kogu töölaius: max. 2500 mm

• Plasmafaasi töölaius: max. 2500 mm

• Oxyfuel vertikaalne töölaius: max. 2750 mm

• Maksimaalne tööpikkus: 9000 mm

Plaadi suuruse võimsus

• Plaadi laius: max. 2500 mm

• Plaadi pikkus: max. 9000 mm

Standardne lõikelaud

• Laua laius: 3100 mm

• Laua pikkus: 9270 mm

Tööriistad

• Tööriistade arv masinal: 2

• Ristajamite arv: 2

Lõikeprotsessid

• Automaatne lõikamine (vertikaalne)

  • Üksikute hapnikupõletite arv: 1

  • Lõikeulatuses: 3-200 mm materjali paksus

• Plasmalõikamine (kald- ja vertikaalne)

  • Kaldjaam: 1x DMX-faaslõikur: 1x DMX-faaslõikur: 1x DMX-faaslõikur

  • Lõikeulatus (vertikaalne): 6-40 mm (sinine teras)

  • 45° kaldenurkade vahemik: 6-40 mm (sinine teras)

  • Minimaalne plaadi paksus Y-lõike jaoks: 10 mm

  • Minimaalne plaadi paksus K-lõike puhul: 20 mm
