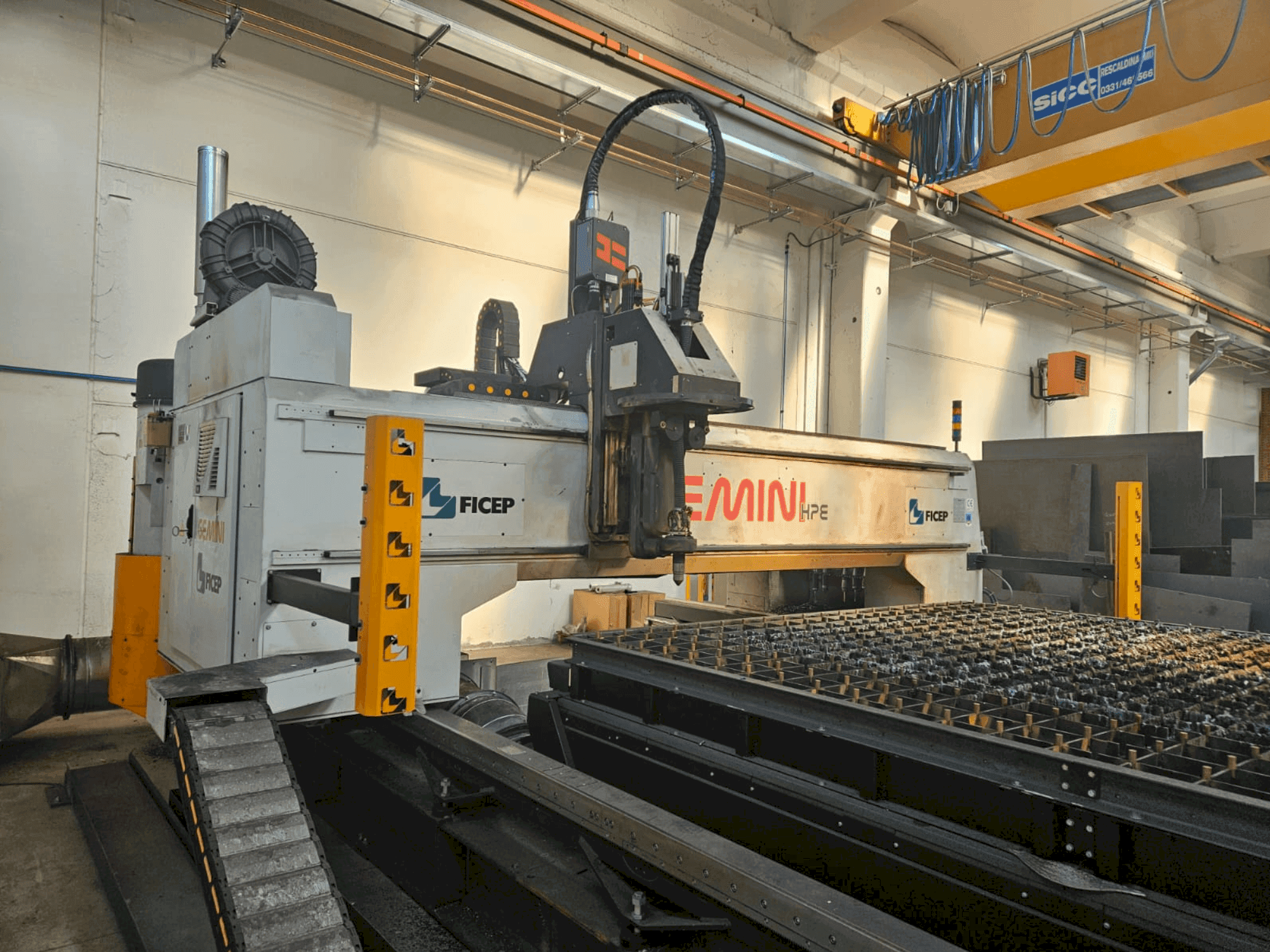

FICEP - GEMINI G32 HPEIT-OTH-FIC-2020-00001

Masina eelised

Masina tehnilised eelised

• Sisendlehe spetsifikatsioonid: maks. Pikkus: 15000 mm / min. Pikkus: 1250 mm / maks. Laius: 3100 mm / min. Laius: 800 mm / väljunddetaili spetsifikatsioonid: min. Pikkus: 100 mm / min. Laius: 100 mm
• Vertikaalne puurpea: 1 / vertikaalpea spindel: 1/ maks. Puurimisdiameeter: 40 mm / maks. Freesimise diameeter: 250 mm / min. Lehe paksus: 5 mm / maks. Puurimispaksus: n 5000
• Spindli paigaldatud võimsus (s3): 15 kw / spindli kiirus (programmeeritav, pidevalt muudetav): 250–7000 p/min / maks. Pikisuunaline liikumiskiirus (x-telg): 32 m/min / maks. Ristpositsioneerimiskiirus (y-telg): 32 m/min / maks. Abitelje positsioneerimiskiirus (u-telg): 42 m/min / töölaua kõrgus: 650 mm
• Mootoriga põleti kelgud: 1 / plasmalõikusseade: 1 / hapniku-kütuse põletid (valikuline): 3 / maks. Lehe paksus xpr300 plasmaga: läbistav lõige tootmise ajal: 45 mm / servast algusega lõige: 80 mm / 45° kaldlõige (läbistav, tootmine): 32 mm / 45° kaldlõige (servast algusega): 56 mm / maks. Lehe paksus valikulise hapniku-kütuse põletiga: 1. Põleti: 100 mm / 2. Põleti: 100 mm / 3. Põleti: 75 mm
• Materjali laadimisgrupp: laadimissüsteem 15 m plaatidele / tugialus ja rööpad 6,1 m plaadile / kolm 3-meetrist voodi pikendussektsiooni vastavate rööbastega / automaatne räbu väljalaskesüsteem 15 m voodile / töötlusgrupp: mobiilne portaalkonstruktsioon põikisuunaliste positsioneerimisjuhikutega / ühe spindliga vertikaalne puurpea / põikkelk / 8-positsiooniline automaatne tööriistavahetaja puurseadmele / 8 iso 40 tööriistahoidikut tööriistavahetajale / joondamisseade / sisseehitatud laastuimemissüsteem / termiline lõikeseade: xpr300 plasmalõikussüsteem / kaldplasmalõikuspea (lühike pea) / suitsueemaldussüsteem kuni 15 m lehtedele / suurkott suitsueemaldusseadmele
