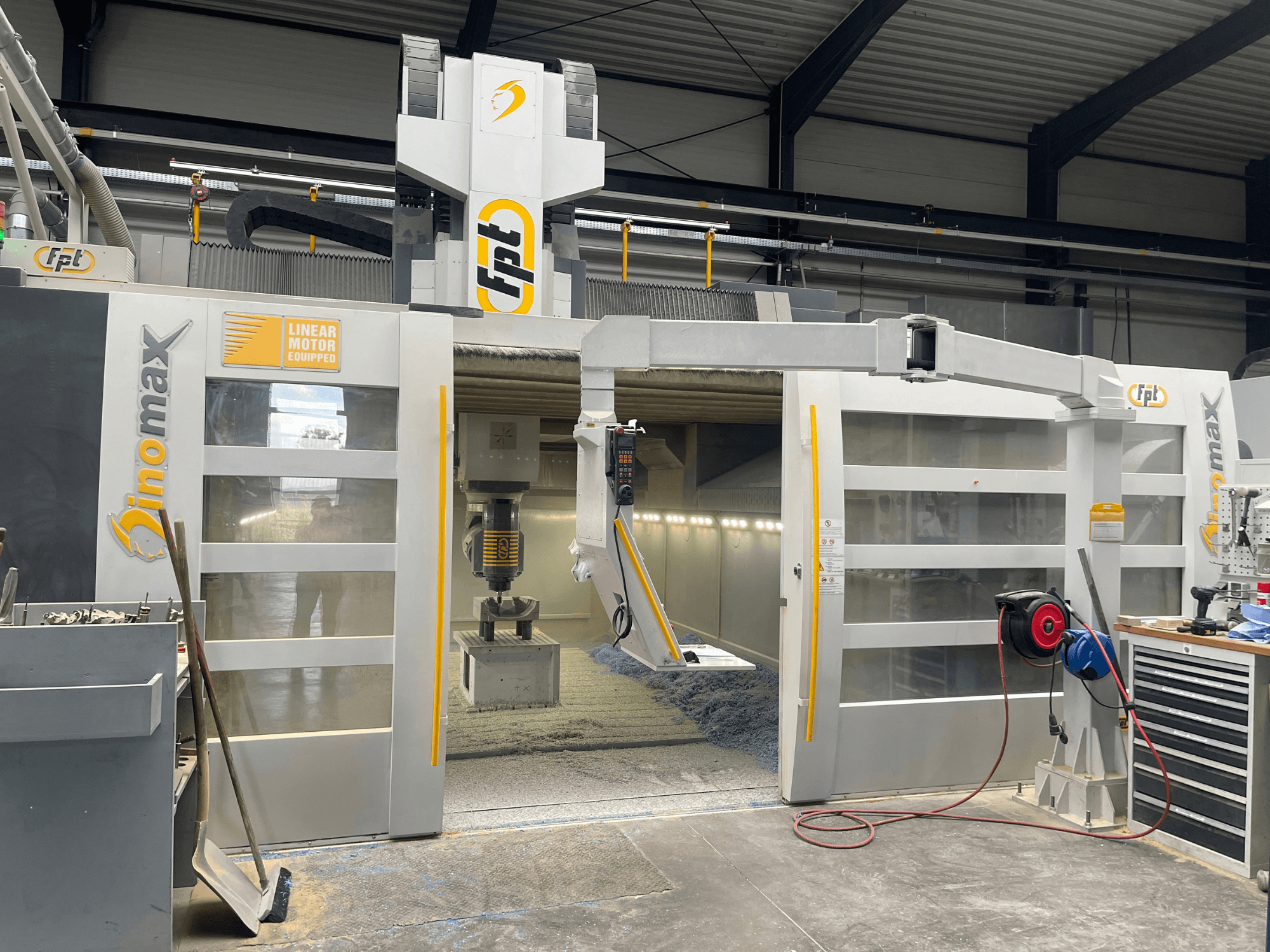

FPT - DINOMAX DE-MIL-FPT-2022-00001

- NC-tarkvara versioon: 340590 11 SP5 Hotfix1

- Seadme tööaeg: 16 539 tundi

- Seadme töötundid: 14 089 tundi

- Programmi töötundid: 6 549 tundi

- Spindli mootori 1 töötundid: 0 tundi

- Spindli mootori 2 töötunnid: 3 627 tundi

- Pea lisaseadme 1 töötunnid: 5 768 tundi

- Pea lisaseadme 2 töötunnid: 4 343 tundi

- Pikisuunaline liikumine (X-telg): 4000 mm

- Ristliikumine (Y-telg): 2700 mm

- Vertikaalne liikumine (Z-telg): 1 300 mm

- X-telje maksimaalne kiirliikumine: 50 m/min

- Maksimaalne kiirliikumine Y-teljel: 50 m/min

- Maksimaalne kiirliikumine Z-teljel: 35 m/min

- Maksimaalne tööliikumine X-teljel: 40 m/min

- Y-telje maksimaalne tööliikumine: 40 m/min

- Z-telje maksimaalne tööliikumine: 25 m/min

- Laua mõõtmed: 2500 x 4000 mm

- Laua kõrgus: 300 mm

- Laua kandevõime: 15 t/m²

- T-soonte laius ja vahekaugus: 22 mm (DIN 650 H12), samm 250 mm

- Maksimaalne paigaldatud võimsus: 177 kVA

- Maksimaalne vajalik vool: 235 A

- Vajalik pneumaatiline vooluhulk: 400 Nl/min

- Töörõhk: 6 bar

- Tööpinge: 400 V, 50 Hz

- Seadme kaal: 66 650 kg

- Integreeritud 4. pöördemomendi C-telje pöördeulatus: +/-270°

- Integreeritud C-telje maksimaalne kiirus: 30 pööret minutis

- TUDX 50° universaalse freesipea A-telje pöördeulatus: +/-180°

- Elektrispindel HSK-A100 (10 000 p/min): 45 kW / 55 kW (S1/S6), 246 Nm / 301 Nm (S1/S6)

- Kõrgsageduslik spindel HSK-A63 EMPT2230-H63 (22 000 p/min): 30 kW / 37 kW (S1/S6), 90 Nm / 110 Nm (S1/S6)

- Tööriistavahetaja mahutavus: 128 tööriista mahutav kettmagasin (HSK-A100 x 40, HSK-A63 x 88)

- Tööriista maksimaalne pikkus: 700 mm (HSK-A100), 400 mm (HSK-A63)

- Tööriista maksimaalne kaal: 25 kg (HSK-A100), 10 kg (HSK-A63)

- Jahutusvedeliku paagi mahutavus: 1500 liitrit

- Kõrgsurve sisemine/välimine jahutussüsteem (IKZ/ÄKZ): 70 bar / 30 l/min

- Lisafunktsioonid: lineaarmootoriga ajendatud X- ja Y-teljed, Renishaw RMP60M traadita andur, laser-tööriista mõõtesüsteem, MARES 4.0+ süsteemi integratsioon, lõõtskatusega kaitsekest, roostevabast terasest sisemine kaitse, laastutranspordöörid
