Gildemeister - CTX 310NL-TUR-GIL-2003-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

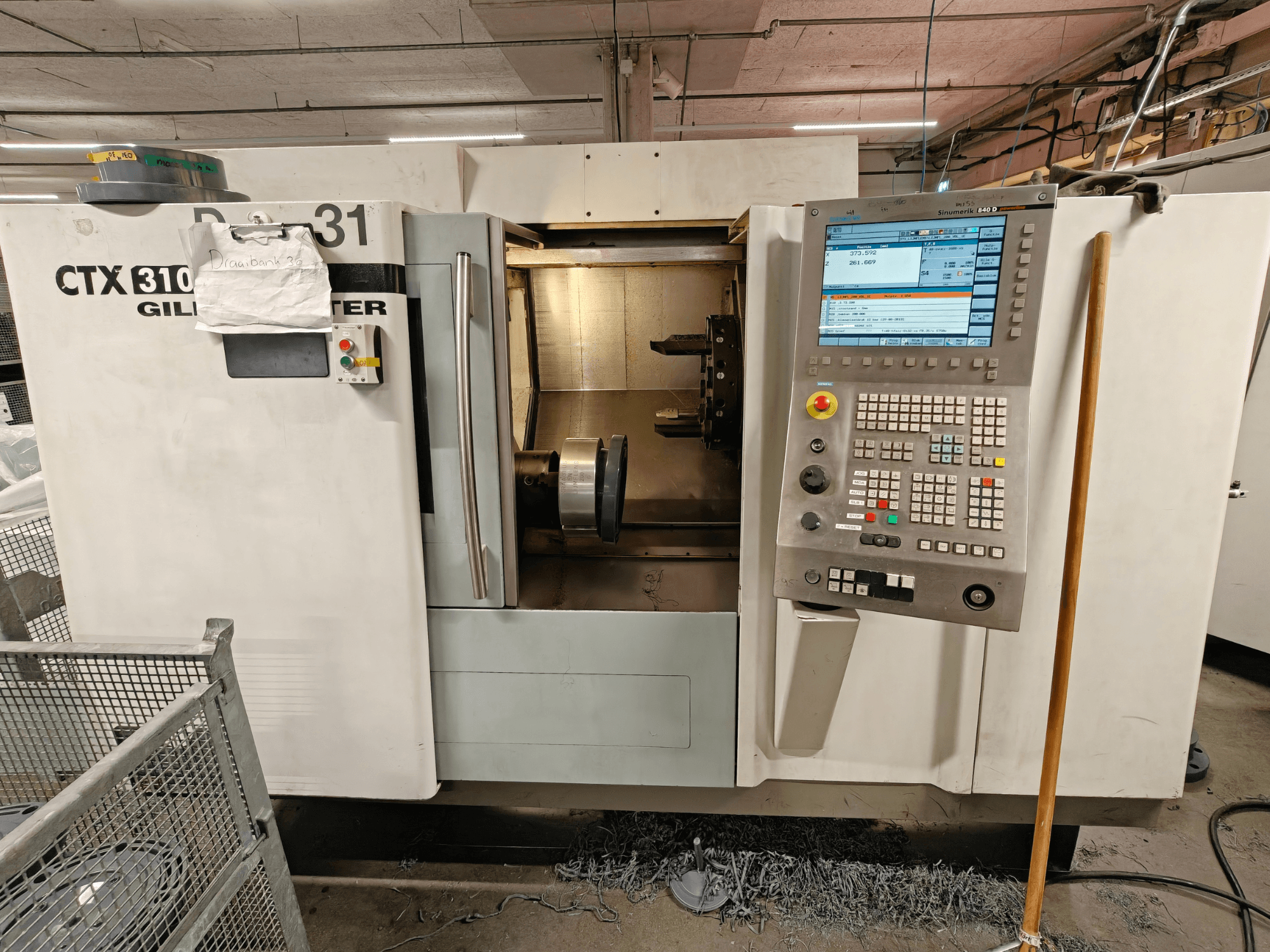

See 3-teljeline Gildemeister CTX 310 on toodetud 2003. aastal. Selle maksimaalne treimisläbimõõt on 246 mm ja treipikkus 445 mm. Tööpingi spindli võimsus on 12 kW ja maksimaalne spindli pöörlemiskiirus 6000 p/min. Kui otsite kvaliteetseid treimisvõimalusi, siis kaaluge meie müügis olevat horisontaalset treipinki Gildemeister CTX 310. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Gildemeister
- aasta: 2003
- MUDEL: CTX 310
- tootmistunnid: 5137
- rakenduse tüüp: Treimine
- Asukoht: Madalmaad
- seadme tüüp: Horisontaalsed treipingid
- Saadaval alates: 31/10/2026
- juhtseadme tootemark: SIEMENS
Tehniline teave - Gildemeister CTX 310
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: Sinumerik 840D powerline
Mõõtmed
- Masina kõrgus: 1730 mm
- Masina pikkus: 4000 mm
- Masina kaal: 3500 kg
- Masina laius: 1563 mm
Liikumine
- Telgede arv: 3
- X-telje liikumine: 202 mm
- Z-telje liikumine: 450 mm
Tehnilised andmed
- Pöörleva jõud: 12 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
Saadavus: 2 ühikut saadaval
Spindel
Nina: FL 140 h5
Maksimaalne pöördemoment: 115 Nm (153 Nm 40% S6 juures)
Puur: 69 mm
Tööpesa läbimõõt: 170 mm (valikuliselt 210 mm)
Raua võimsus: Ø 50 mm
Tööpiirkond
Pöördumine üle voodi: 500 mm
Maksimaalne pööramise läbimõõt: 246 mm
Maksimaalne treipikkus: 445 mm
Tsentrite vaheline kaugus: 600 mm
Revolver ja tööriistad
Revolveri tüüp: VDI 30
Tööriistad: 12
Ajatavate tööriistade kiirus: 4200-5000 p/min (sõltub juhtimissüsteemist: Fanuc/Siemens/Heidenhain)
Võimsus ajamitel: 3,3-4,4 kW
Söötmed ja telje andmed
Kiirliikumine (X/Z): 24/30 m/min
C-telje kiire: 100 p/min
Söötmisjõud (X/Z): 450 daN
Eraldusvõime (X/Z): 0,001 mm
Voodi
Kalduvus: 45°
Materjal: Materjal: malm
Elektri- ja abiseadmed
Toitepinge: 400 V (±10%), 50 Hz
Paigaldatud koguvõimsus: 24 kVA
Hüdraulikasüsteemi rõhk: 50 baari
Jahutusvedeliku mahutavus: 175 liitrit
Juhtimissüsteemid (lisavarustus): GE-FANUC 21i-TB, Siemens 840D, Heidenhain 4290 E
Lisavarustus
Laastukonveier (mõlemad seadmed)
Väljatõmbeseade (üks seade)
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
