Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Juhtseadme tootja: HEIDENHAIN

• Juhtseadme mudel: CNC PILOT

• Keskpunktide vahekaugus: 600 mm

• Pöördeulatus alusplaadi kohal: 570 mm

• Pöördeulatus ristliuguri kohal: 470 mm

• Maksimaalne treimisdiameeter: 420 mm

• Spindli ots: DIN 55026 lame äärik suurusega 170h5

• Eesmise laagri läbimõõt: 120 mm

• Spindli ava: 79 mm

• Maksimaalne padruni läbimõõt: 250 mm

• Maksimaalne pöördemoment: 320 Nm

• Revolveripea tüüp: ketasrevolver

• Tööriistasüsteem: VDI 20/20

• Tagapinkide koonus: MK4

• Tagapinkide varraste läbimõõt: 80 mm

• Tagapinkide varraste liikumisulatus: 550 mm

• X-telje etteandemootor: 3,3 kW

• Z-telje etteandemootori võimsus: 3,3 kW

• Määrdepumba võimsus: 0,1 kW

• Jahutusvedeliku pumba võimsus: 1,4 kW

• Hüdraulikapumba võimsus: 1,5 kW

• X-telje kiirliikumine: 24 000 mm/min

• Z-telje kiirliikumine: 20 000 mm/min

• Toitekiirus: 0,025–7000 mm/min

• Keermesamm: 0,025–3500 mm/min

• Jahutusvedeliku paagi maht: 100 L

• Toitepinge: 400 V

• Sagedus: 50 Hz

• Ühendatud koormus: 44 kVA

• Nimivool: 64 A

• Juhtpinge: 24 V

• Töötunnid: 58 132 h

• CE-sertifikaat

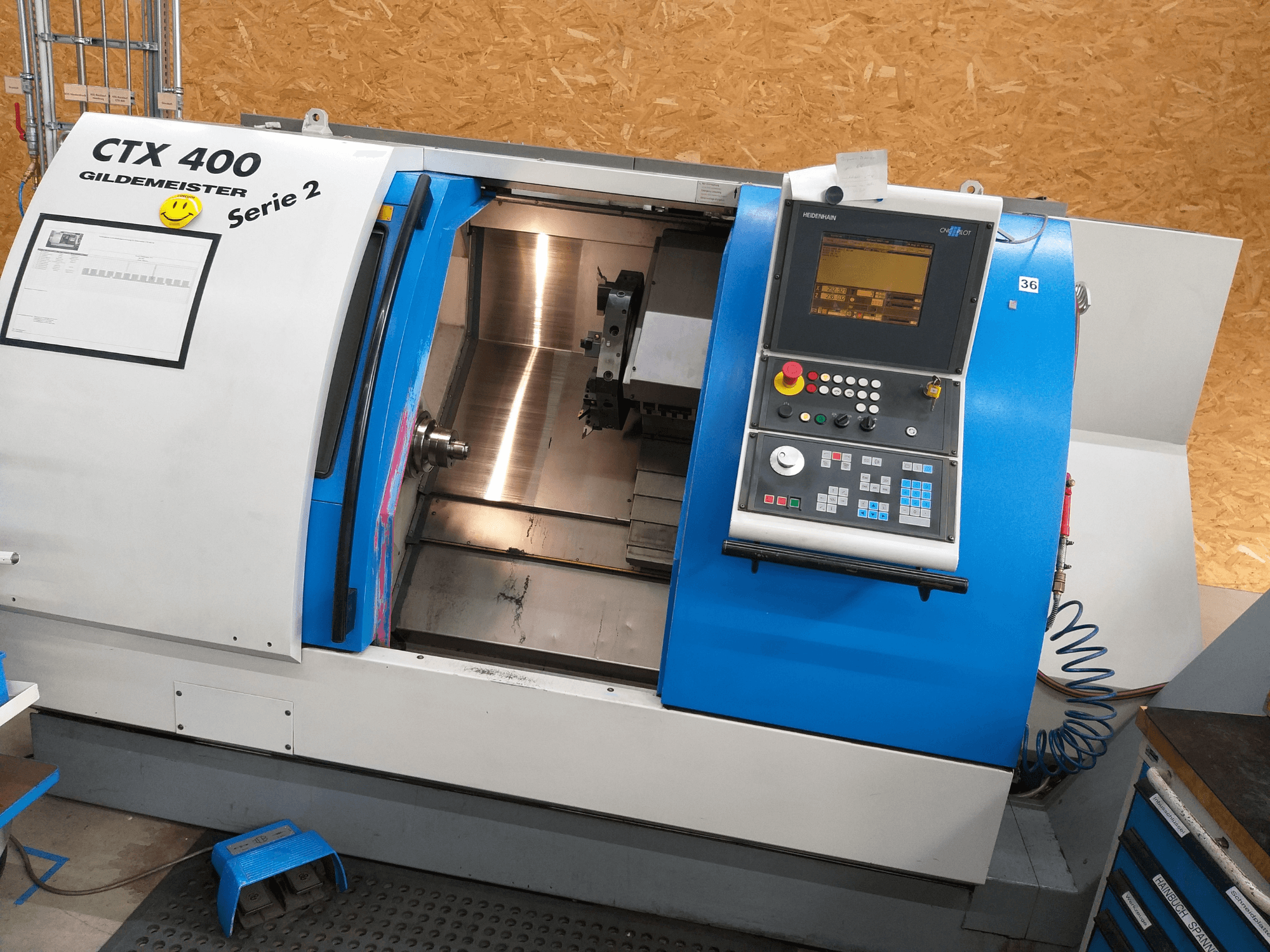

• Tarnimise ulatus vastavalt pildile, sealhulgas 3 sisemist kinnituspead

• Konfiguratsioon vastavalt pildile: VDI30 ketasrevolver

Valikuliselt:

• Tagapink

• Laastutranspordiseade
