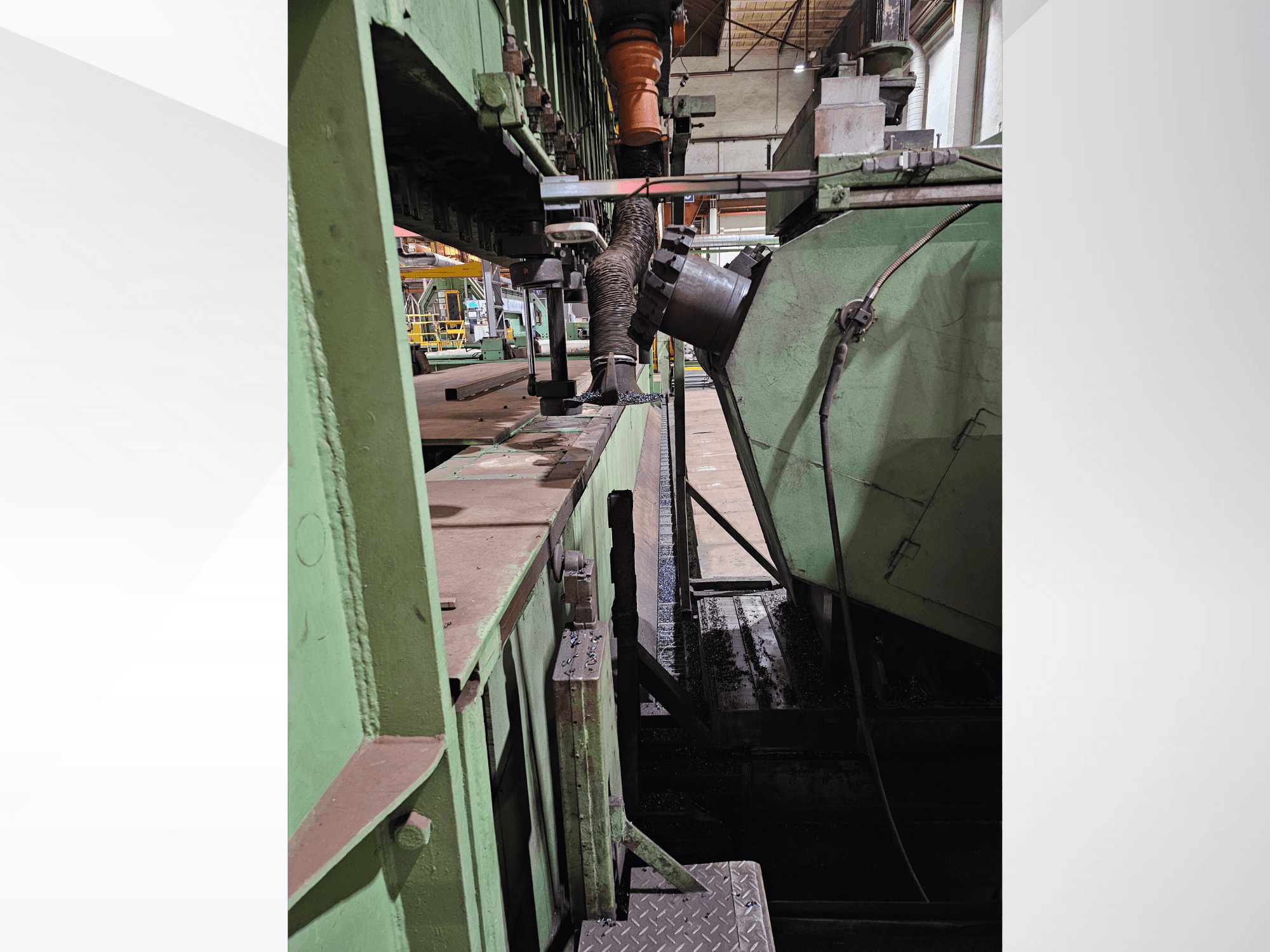

Rohelised tööstuslikud masinad, millel on punkri ja söötmismehhanismi külgvaade, mis näitab metallosasid ja platvormi.

Aitäh külastuse eest

See masin müüdi hiljuti. Uurige sarnaseid saadaolevaid masinaid või saatke meile päring.

Vaata kõiki sarnaseid masinaid

Vaata sarnaseid masinaid

GRABENER Single-sided sheet metal edge milling machine

Fotogalerii

GRABENER - Single-sided sheet metal edge milling machineDE-OTH-GRA-1984-00001

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Lehtmetallimasinad
➤ Müüa kasutatud GRABENER ühepoolne lehtmetalli servafreesumismasin müügiks

Kuva algkeeles

See 3-teljeline GRABENER ühepoolne lehtmetalli servafreesimismasin on toodetud 1984. aastal. Sellel on võimas 50 kW alalisvoolumootor, spindli pöörlemiskiirus kuni 500 p/min ja maksimaalne pöördemoment 2000 Nm. Masin pakub ulatuslikke liikumisvõimalusi: 15 900 mm x-teljel ja kiireid liikumiskiirusi kuni 8000 mm/min. Ideaalne täppisfreesimiseks +/-45° pöörlemisvahemikuga. Lisateabe saamiseks selle masina kohta võtke meiega ühendust.

Ülevaade

kaubamärk: GRABENER
aasta: 1984
MUDEL: Single-sided sheet metal edge milling machine
rakenduse tüüp: Muud lehtmetallitöötlusmasinad
Asukoht: Saksamaa
seadme tüüp: Lehtmetalli masin

Tehniline teave - GRABENER Single-sided sheet metal edge milling machine

Mõõtmed

Masina kaal: 23000 kg

Liikumine

Telgede arv: 3
X-telje liikumine: 15900 mm
Y-telje liikumine: 500 mm
Z-telje liikumine: 790 mm

Lisainformatsioon

Freespindli pöörlemisvahemik: ±45°

Spindel ja tööriistad
- Freespindli võimsus (alalisvoolumootor): 50 kW
- Spindli läbimõõt eesmise laagri juures: 160 mm
- Sisemine tööriistahoidja: ISO 50 (DIN 2079)
- Väline tööriistahoidja: ISO 60
- Tööriista kinnitus: käsitsi M24 keermestatud varrega
Kiirused ja pöördemoment
- Spindli pöörlemiskiirused: sujuvalt reguleeritavad, 2 vahemikku, 50-500 p/min
  - Vahemik 1: 50-250 p/min
  - Vahemik 2: 100-500 pööret minutis
  - Astmelisus: 1:2
  - Konstantse võimsuse vahemik: 160 p/min
- Maksimaalne spindli pöördemoment: 2000 Nm
- Maksimaalne spindli pöörlemiskiirus: 2°/sek.
Söödad
- Freesimise sööt X: 40-4000 mm/min (sujuvalt reguleeritav)
- Kiirliikumine X: 8 000 mm/min
- Reguleerimiskiirus Y/Z: 20-500 mm/min (sujuvalt reguleeritav)
- Kiirliikumine Y/Z: 1 000 mm/min
Täpsus
- Näidiku/positsioneerimise täpsus (3 telge): 0,1 mm
Elektriline
- Tööpinge: 380 V, 50 Hz
- Juhtimispinge: 220 V
Kaugused ja mõõtmed
- Kinnituslaud kuni sissetõmmatud, horisontaalse spindliteljega: 500 mm
- Põiketugi (põrandal) kuni spindli keskpunktini vertikaalses keskasendis: 1300 mm
- Kinnituslaud kuni tugijuhiku keskpunktini: 2300 mm
- Põse- ja tugijuhiku pikkus: 16 800 mm

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.

** Standardne tarneulatus hõlmab üksnes baasmasinat. Lisavarustus ja välisseadmed kinnitatakse sõnaselgelt alles ostuprotsessi käigus siduvate kokkulepetega.
