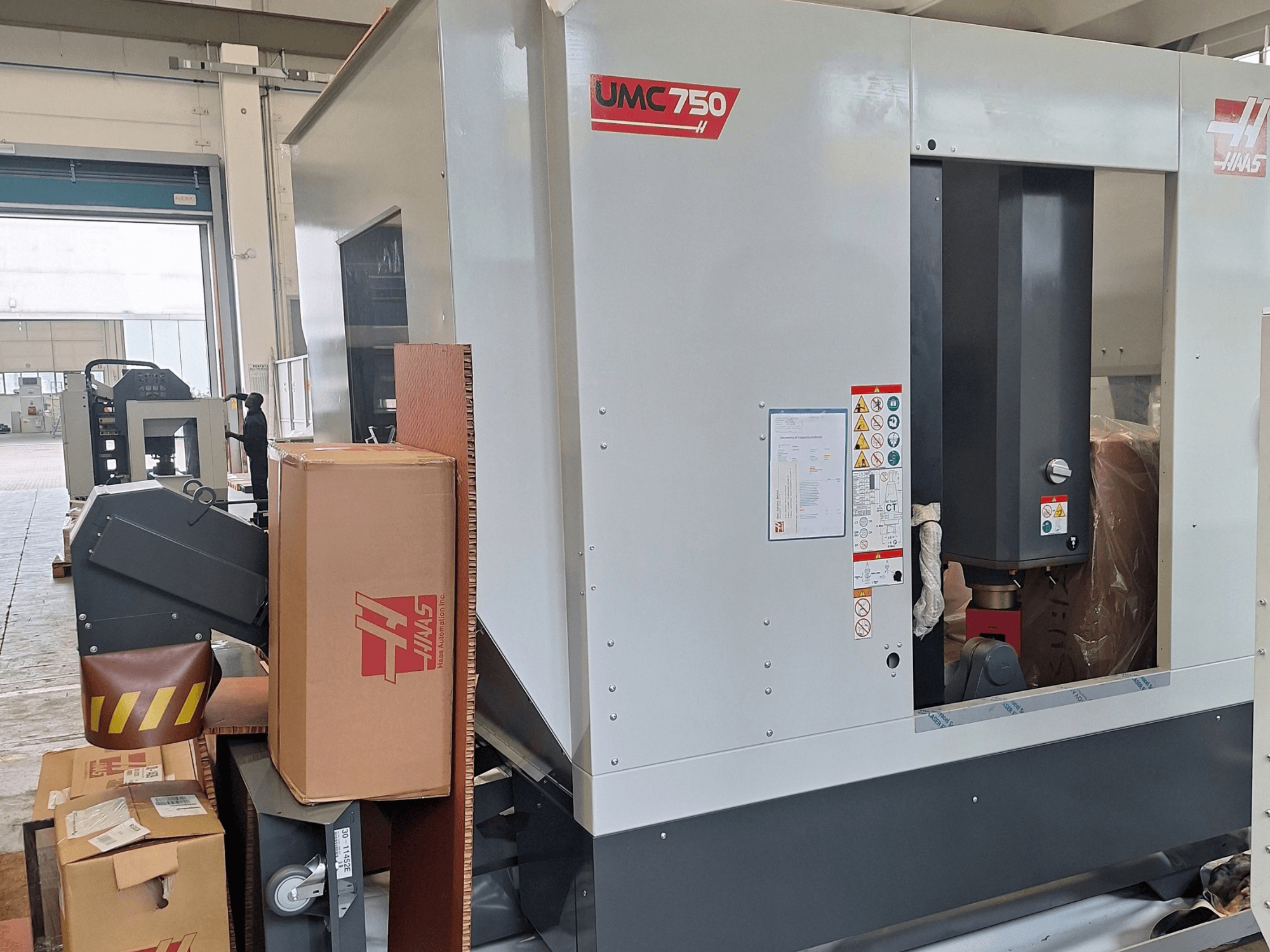

HAAS - UMC-750IT-MIL-HAA-2025-00001

Tööaeg: 0

Näitusesaali masin

Spindli otsast plaadini (~ maks): 24,0 tolli / 610 mm

Spindli otsa kaugus plaadist (~ min): 4,0 tolli / 102 mm

Spindli maksimaalne pöördemoment: 90,0 ft-lbf @ 2000 rpm / 122,0 Nm @ 2000 rpm

Spindli ajam: otsene ajam

Spindli koonus: CT40 | BT40 | HSK-A63

Spindli laagrite määrimine: õhu- / õlisüst

Spindli jahutus: vedelikjahutus

B-telje (kallutus) liikumisvahemik: +120° kuni -35°

B-telje maksimaalne kiirus: 170 °/sek

B-telje pidev pöördemoment: 2240 ft-lbf / 3037 Nm

B-telje pidurdusvõimsus: 2000 ft-lbf / 2712 Nm

C-telje (pöörlemine) liikumisulatus: 360°

C-telje maksimaalne kiirus: 179 °/sek

C-telje pidev pöördemoment: 1854 ft-lbf / 2514 Nm

C-telje pidurdusvõimsus: 900 ft-lbf / 1220 Nm

Detali maksimaalne pöördeulatus: 27,0 tolli / 686 mm

Plaadi läbimõõt: 19,70 tolli / 500 mm

Plaadi maksimaalne koormus: 660 lb / 300,0 kg

Maksimaalne kaal plaadil koos kaubaalustega: 200 lb / 90,7 kg

T-pesa laius: 0,626 tolli kuni 0,630 tolli / 15,90 mm kuni 16,00 mm

Standard-T-soonide arv: 7

T-soonte keskpunktide vahekaugus: 2,48 tolli / 63 mm

Maksimaalne lõikekiirus: 833 ipm / 21,2 m/min

Kiirtoitekiirus (X, Y, Z): 1200 ipm / 30,5 m/min

Maksimaalne tõukejõud X / Y: 3300 lbf / 14 680 N

Maksimaalne tõukejõud Z-teljel: 4050 lbf / 18 015 N

Tööriistavahetaja tüüp: külgpaigaldusega tööriistavahetaja (SMTC)

Tööriistade mahutavus: 30+1

Tööriista maksimaalne läbimõõt (täis): 2,5 tolli / 64 mm

Tööriista maksimaalne läbimõõt (kõrvuti, tühi): 5,0 in / 127 mm

Tööriista maksimaalne pikkus: 12,00 in / 305 mm

Tööriista vahetamise aeg (keskmine): 1,80 s

Laast-laast vaheline aeg (keskmine): 2,40 s

Jahutusvedeliku mahutavus: 55 gal / 208 L

Vajalik õhuvool: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

Õhurõhu miinimum: 80 psi / 5,5 bar

Toitepinge vahelduvvool (3-faasiline): 220 VAC (70 A) / 440 VAC (35 A)

Transpordikaal (standard): 14 250 naela / 6463,8 kg
