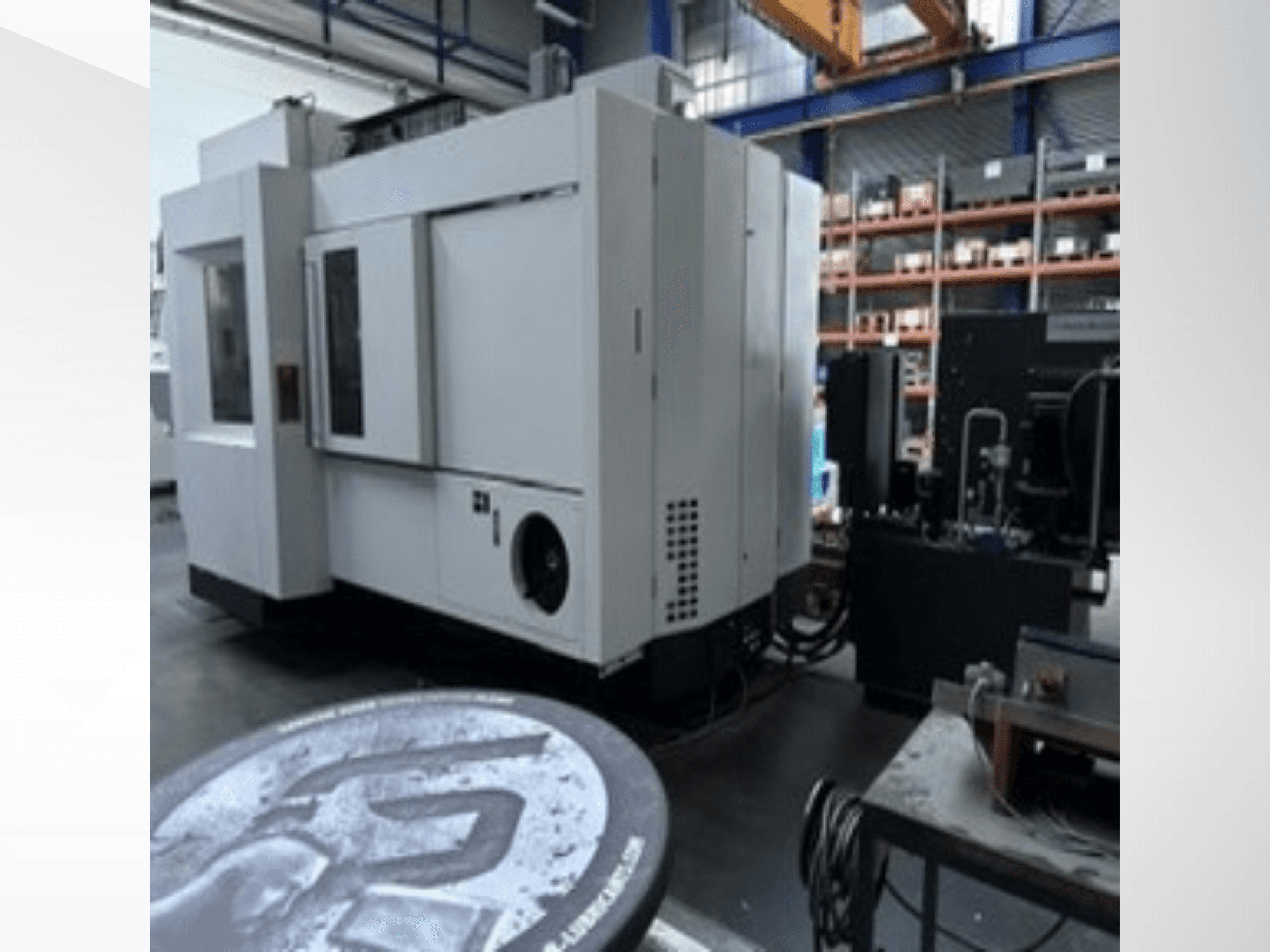

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Juhtseade: Heidenhain iTNC 530 HSCI FS (MC 6541 koos HDR-iga ja Core i7-3 1,7 GHz kahetuumalise protsessoriga, 15,1-tolline värviline TFT-ekraan)

- X-telje liikumisulatus: 1350 mm

- Y-telje liikumisulatus: 1150 mm

- Z-telje liikumisulatus (horisontaalne spindel): 895 mm

- Z-telje liikumisulatus (vertikaalne spindel): 700 mm

- Mootorispindli ulatus Z-telje suhtes: 700 mm

- Pöördetelje A vahemik: +16° kuni -120° (koguvahemik 136°)

- Pöördetelje C vahemik: n × 360°

- Samaaegsed teljed: 5 / 5 samaaegset

- Pöörlaua läbimõõt: Ø 1100 mm (kahest küljest tasandatud 1000 mm-ni)

- Laua tsentreerimine: Ø 50 H6

- T-soonid: 9 sooni, vahekaugus 100 mm, laius 18 H12

- Laua maksimaalne koormus (tsentreeritud): 1600 kg

- Laua kinnitusmoment: 8000 Nm

- Laua ajamivõimsus (100% ED / maks.): 1130 Nm / 2300 Nm

- Laua maksimaalne kiirus: 40 p/min

- Kiirtoit / toitekiirus (X, Y): 15 / 32 m/min

- Kiirtoit / toitekiirus (Z): 15 / 32 m/min

- Pöörlemiskiirus / kiirtoitmine (A-telg): 11 / 20 p/min (4000 / 7200 °/min)

- Maksimaalne etteandmisjõud: 10 kN

- Kiirendus: 4 m/s²

- Spindli pöörlemiskiirus: 0–15 000 p/min

- Spindli koonus: HSK-A63 (DIN 69893-1)

- Spindli võimsus (S6, 40% töötsükkel): 38 kW

- Spindli pöördemoment (S6 40% ED): 193 Nm

- Tööriistamagasini mahutavus: 46 positsiooni (HSK-A63)

- Tööriista maksimaalne läbimõõt: 80 mm (täiskoormusel) / 130 mm (osalisel koormusel)

- Tööriista maksimaalne pikkus: 300 mm

- Tööriista maksimaalne kaal: 8 kg

- Magasiini maksimaalne koormus: 200 kg

- Töötsükli aeg: umbes 11 s

- Jahutusvedeliku ja laastude käitlemine: laastutransportöör sisemise jahutusvedeliku toitega (IKZ 18–80 bar, sagedusreguleeritav), 30 µm ribafilter, kätepesu jaam

- Välisjahutusvedeliku toide: 7 bar, 28 l/min

- Õhupuhastus spindli kaudu: Jah (kuni 10 bar)

- Mõõte- ja kalibreerimissüsteemid: Renishaw OMP60 HSK-A63 3D infrapuna-puuteproov, Renishaw NC4 kaheosaline laser-tööriista mõõtesüsteem, KinematicsOpt

- Nutikad masinafunktsioonid: APS (Advanced Process System), ITC (Intelligent Thermal Control), DNC kaugjuurdepääs võrgu kaudu, rConnect Live kaugabi

- Tööaeg:

* Juhtimissüsteem sisse lülitatud (Steuerung ein): 46 889 h 58 min 07 s

* Masin sisse lülitatud (Maschine ein): 42 786 h 48 min 49 s

* Programmi tööaeg (Programmlauf): 9 929 h 46 min 01 s

* Ajamid sisse lülitatud (Antriebe Ein): 34 546 h 44 min 31 s

* Spindli tööaeg (Spindel Ein): 5 660 h 25 min 27 s

- Hooldus- ja remondipäeviku olulisemad sündmused:

* Spindel vahetati välja 10.11.2021 (GF spindel mudelile 2/782) ja paigaldati uus komplekt 29.11.2021

* Kõvaketas vahetati välja 23.12.2022

* Ajam vahetati välja 24.05.2023

* Pöörlev läbiviik (Drehdurchführung) vahetati välja 07.09.2023

* A-telg joondati ja spindel reguleeriti 21.02.2026

- Toitepinge: 3x 400 V (+6%/-10%), 50 Hz

- Ühendatud koormus: 67 kVA / 61 kW (koos IKZ-ga)

- Kaitsmed: 125 A

- Suruõhu toide: 6 + 0,5 bar, u. 300 l/min
