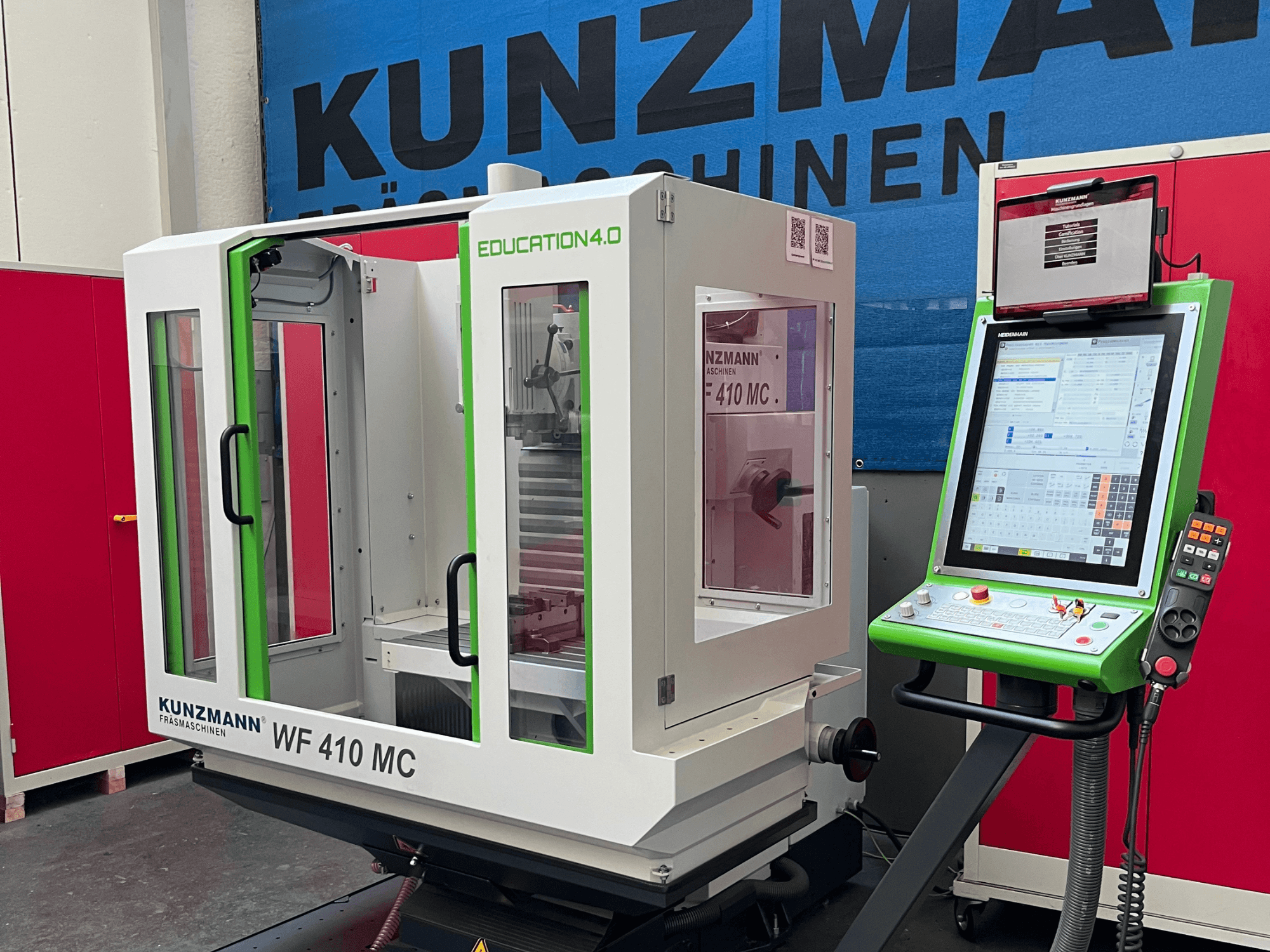

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Näidismasin

- Masina töötundid: 910 h

- Spindli võimsus S1-100% ED: 6,8 kW

- Spindli võimsus S6-25% ED: 13,0 kW

- Spindli pöörlemiskiirus (käsitsi juhtimine): sujuvalt reguleeritav 1 – maks. 4500 p/min

- Spindli pöörlemiskiirus (automaatrežiim): sujuvalt reguleeritav 1 – maks. 5 000 p/min

- Söötmismootorid: elektrooniliselt juhitav piiramatult reguleeritav servoajam igal teljel

- Kiirliikumine / etteandekiirus X-, Y-, Z-teljel: sujuvalt reguleeritav kuni maks. 5 / 5 / 5 m/min

- Toitepinge: 400 V - Võrgusagedus: 50 Hz - Faaside arv: 3

- Nimetisvool: 24 A - Peakaitsme väärtus: 32 A

- Lühislülitusvõime: 10 kA

- Võimsustarbimine / ühendusvõimsus: u. 17 kVA

- Juhtpinge: 24 V

- Paigalduskaal (põhiseade): u. 1 800 kg (sh vedelikud, ilma lisaseadmete ja tööriistadeta)

- Maksimaalne transpordikaal: 2 030 kg

- Masina konstruktsioon: FEM-optimeeritud valukonstruktsioon ristliuguriga

- Juhikud: karastatud ja lihvitud lamedad juhikud telgedel X, Y, Z, metallkatetega

- Ajamisüsteem: kuulkruvid kõigil telgedel

- Spindli koonusliides: SK 40 DIN ISO 7388-1 vorm AD koos tõmbetapiga DIN ISO 7388-3 vorm AD (SKU: 10-113300)

- Vertikaalne freesipea: pöördeulatus +/- 90°, käsitsi pikendatav varras pöördtappidega, 70 mm liigutusulatus, kinnitatav, kiirusest sõltuv õhujahutus, freesiterade kaitse

- Tööriista kinnitus: automaatne mehaaniline tööriista kinnitus, kinnitusjõud 10 000 N, hüdrauliline vabastus

- Mõõtesüsteem: kauguskodeeritud lineaarmõõtesüsteemid, otsesed, inkrementaalsed, eraldusvõime 0,001 mm

- Ülekoormuskaitse: ülekoormuse tuvastamine ajami- ja juhtimistehnoloogia abil

- Ohutusroolid: kõigil kolmel teljel - Ohutuskate: pritsme- ja laastukaitse, mis on paigaldatud laastukogujale, liigub vertikaalselt koos teljega, piirlüliti on kinnitatud, ees 2 lükandust, paremal 1 hingedega uks, vaatamisaknad kõikidel külgedel

- Juhtpaneel: paigaldatud aluse pikale, pöörlevale varrele, pööratav

- Määrimine: automaatne keskmäärimine koos esialgse määrdeainetäitega ja ees paigaldatud eraldi kasutatud õli mahutiga

- Jahutussüsteem: eraldiseisev mahuti, mahuga 66 l (SKU: 10-450111-03)

- Masina valgustus: LED-valgusti painduva varrega

- Tasanduselemendid: 1 komplekt = 4 tükki

- Fikseeritud nurgalaud: kinnituspind 650 x 375 mm, 5 T-soont 14 H7 (samm 63 mm), maksimaalne kandevõime 250 kg (SKU: 10-470050-02)

- Juhtseade: HEIDENHAIN TNC 620 FS funktsionaalse ohutusega

- Ekraan: 19-tolline vertikaalne puutetundlik ekraan

- Mälu maht: kokku 30 GB, 7,7 GB programmimälu (Compact Flash CFR)

- Ploki töötlemisaeg: 1,5 ms - Andmeliidesed: USB, Fast Ethernet 1000 Base-T

- Elektrooniline käsiratas: HEIDENHAIN HR 510 FS integreeritud teljenuppude, etteandmise ja hädaseiskamisega (SKU: 10-112862-01)

- Masina automaatne väljalülitamise funktsioon: automaatne väljalülitamine pärast töötamise lõpetamist või programmi lõppu (SKU: 10-113785)

- Puuteproovi ettevalmistuskomplekt: TS 460 puuteproovile ja TT 460 tööriista seadistajale, sisaldab SE 660 vastuvõtjat (SKU: 10-113028)

- Hübriidõppe pakett: Surface Pro tahvelarvuti ~13" puutetundliku ekraaniga koos dokkimisjaamaga, WLAN-ruuter, vargusevastane seade, reguleeritav tahvelarvutihoidik (7"-13") magnetkinnitustega, interaktiivne koolitustarkvara ja mängustamise moodulid (SKU: 10-119102)

- Juhtimistarkvara: NC-tarkvara versioon 817601 18 SP4 Hotfix3 FS
