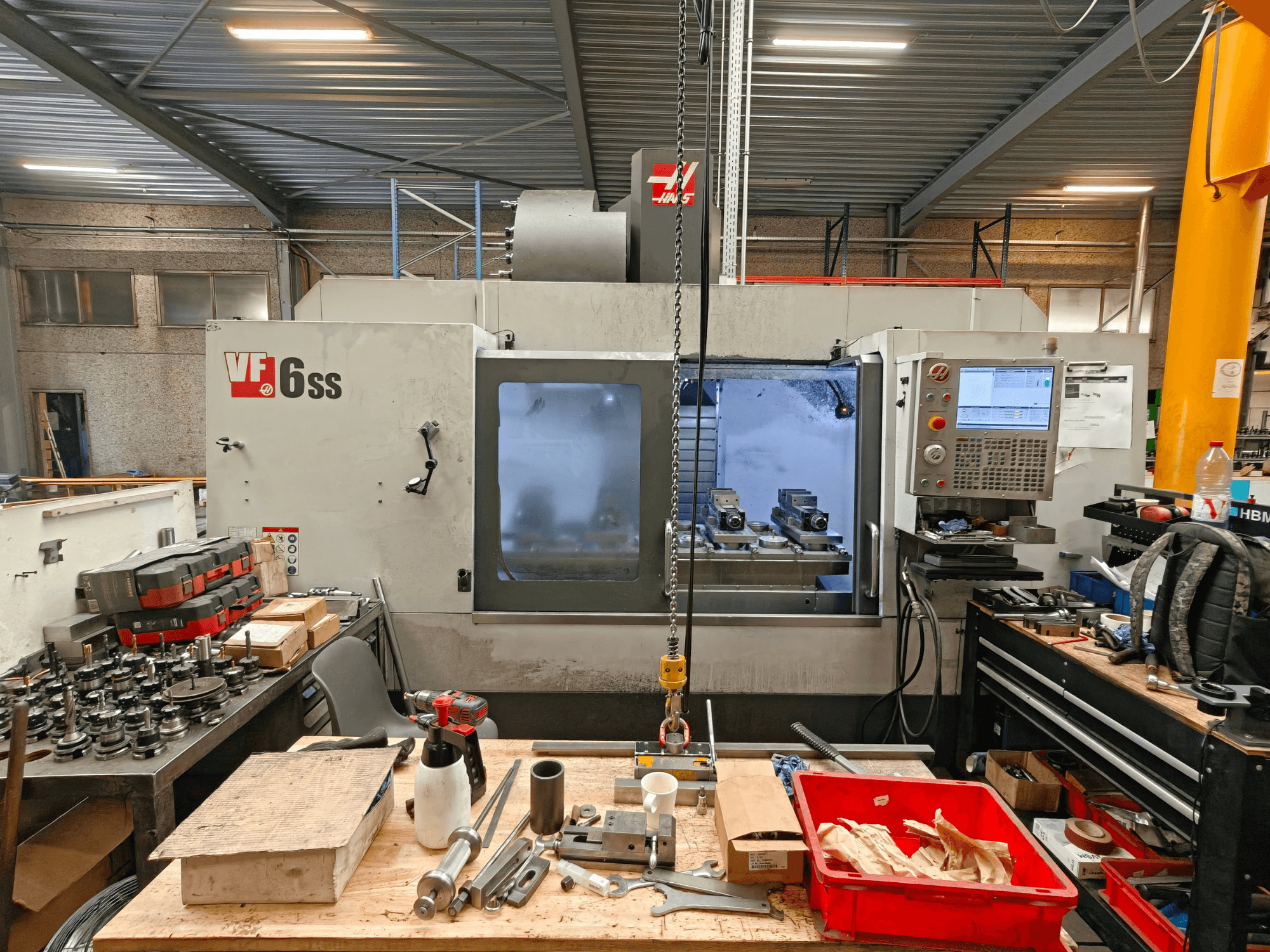

See 3-teljeline HAAS VF-6SS on valmistatud 2016. aastal. Sellel on muljetavaldavad X-, Y- ja Z-telje liikumisulatus vastavalt 1 626 mm, 813 mm ja 762 mm, samuti suure võimsusega 22,4 kW spindel, mis suudab saavutada pöörlemiskiiruse 12 000 p/min. Masinal on kiire külgpaigaldusega tööriistavahetaja 24+1 pesaga ja tugev laua kandevõime 907 kg. Kui soovite kvaliteetset töötlemisvõimsust, kaaluge meie müügis oleva vertikaalse töötlemiskeskuse HAAS VF-6SS ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: HAAS
- aasta: 2016
- MUDEL: VF-6SS
- tootmistunnid: 5326
- rakenduse tüüp: Freesimine
- Asukoht: Belgia
- seadme tüüp: Vertikaalne töötlemiskeskus
Tehniline teave - HAAS VF-6SS
Mõõtmed
- Laua kandevõime: 207 kg
Liikumine
- Telgede arv: 3
- X-telje liikumine: 1626 mm
- Y-telje liikumine: 813 mm
- Z-telje liikumine: 762 mm
Tehnilised andmed
- Pöörleva jõud: 22.4 kW
- Pöörlev kiirus: 12000 RPM
Lisainformatsioon
Liikumisulatus: X 1 626 mm; Y 813 mm; Z 762 mm; spindli otsast laua servani 102–864 mm
Tööpink: 711 × 1 626 mm; 5 × 16 mm T-soonid; T-soonide vahekaugus 125 mm; tööpinki maksimaalne koormus 907 kg
Spindel: maksimaalne pöördemoment 122 Nm @ 2 000 p/min; ABEC 7. klassi laagrid; elektrooniline suunamine; veekühlitatud spindli pea; BT40; läbiv spindli õhupuhastus; tööriista vabastusnupp
Tööriistavahetaja:
standardne külgpaigaldus 24+1, BT40; täielikult elektriline kahesuunaline; tööriista maksimaalne läbimõõt 76 mm (täis), 127 mm (kõrvalasuvad pesad tühjad); tööriista maksimaalne kaal 5,4 kg; tööriista vahetus 2,3 s; laastust laastuni 3,2 s
Valikuline 40+1: tööriista vahetus 2,8 s; laastust laastuni 3,6 s; maksimaalne tööriista läbimõõt 76 mm (täis), 152 mm (kõrvalasuvad pesad tühjad)
Toitekiirused: kiirliikumine X/Y/Z 30,5 m/min; maksimaalne lõiketoitekiirus 21,2 m/min
Mootorid/ajamid: telgede maksimaalne tõukejõud (X/Y/Z) 15 124 N; otseselt ühendatud servomootorid; harjadeta servomootorid; vektorajam (Y-Δ)
Jahutusvedelik ja määrimine: 360-liitrine väljatõmmatav jahutusvedeliku paak; automaatne määrimissüsteem
Konstruktsioon ja kaitsekorpus: jäik malmist konstruktsioon; kolmnurkse laia alusega valandid; rasketööstuslik terasplekk-kaitsekorpus; 14-gauge külmvaltsitud teras; vabavoolu kaitsekorpuse disain; ukse ava laius 1 549 mm
Masina mõõtmed ja ühendused: maksimaalne kõrgus 3 378 mm; laius 5 232 mm; sügavus 3 835 mm (uks avatuna); suruõhk 113 l/min @ 6,9 bar; toitepinge 380 VAC, 3-faasiline, 50–60 Hz; paigaldusvõimsus 28 kVA
Juhtimine/funktsioonid: jäik keermestamine; kaugjuhtimine (RJH); tööriista koormuse seire; 5 varu-M-funktsiooni
Täpsus/kvaliteet: 100% ballbar-test 3D-täisnurksuse ja töötlemistäpsuse kontrollimiseks
Muu: suure võimsusega kassettspindel; kiire külgpaigaldusega tööriistavahetaja (24+1); hõlpsasti juurdepääsetav jahutusvedeliku paak; 1-aastane garantii osadele ja tööle
Lisavarustus
Puuduvad (roboteid, automatiseerimist, laastutransportööri, varraste etteandjat ega muid väliseid lisaseadmeid ei ole nimetatud)
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
