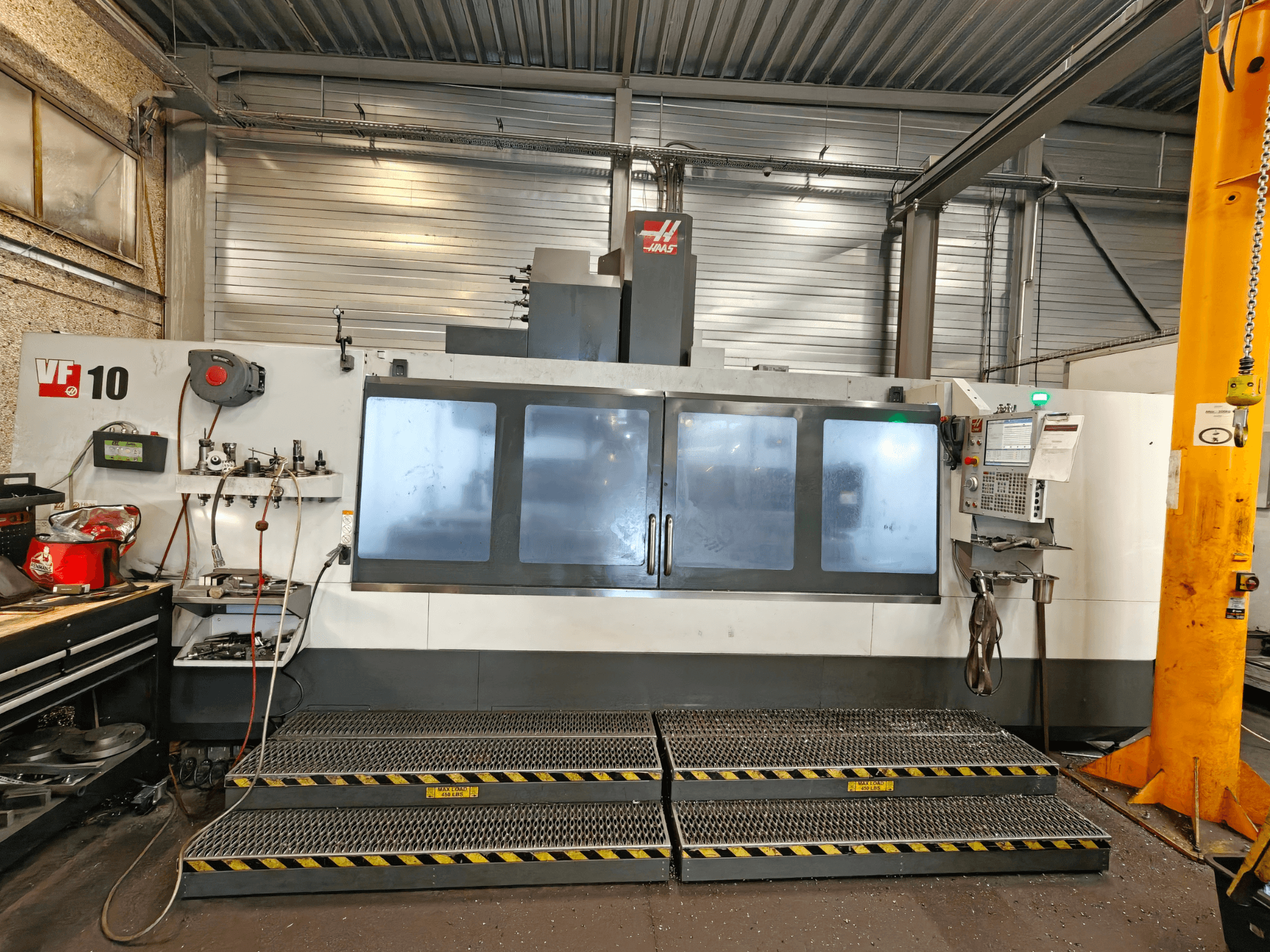

HAAS - VF-10/50BE-MIL-HAA-2022-00001

Spindli otsa kaugus laualt (maks.): 35,0 in (889 mm)

Spindli otsa kaugus lauast (min): 5,0 in (127 mm)

Spindel

• Maksimaalne pöördemoment: 340 ft‑lbf @ 700 rpm (460 Nm @ 700 rpm)

• Ajamisüsteem: 2-käiguline käigukast

• Laagrite määrimine: õhu/õli sissepuhumine

• Jahutus: vedelikjahutus

Töölaud

• Pikkus: 120,0 in (3048 mm)

• Laius: 28,0 tolli (711 mm)

• T-soone laius: 0,626–0,630 tolli (15,90–16,00 mm)

• T-soonte vahekaugus: 4,92 tolli (125 mm)

• T-pilude arv: 5

• Laua maksimaalne koormus (ühtlaselt jaotatud): 4000 lb (1814 kg)

Toitekiirused

• Maksimaalne lõiketoit: 360 ipm (9,1 m/min)

• Kiirliikumised: X 360 ipm (9,1 m/min), Y 600 ipm (15,2 m/min), Z 600 ipm (15,2 m/min)

Telgede mootorid (maksimaalne tõukejõud)

• X: 3400 lbf (15 124 N)

• Y: 4100 lbf (18 238 N)

• Z: 5600 lbf (24 910 N)

Tööriistavahetaja

• Tüüp: SMTC

• Mahutavus: 30+1

• Tööriista maksimaalne läbimõõt (kõik pesad täis): 4,0 in (102 mm)

• Tööriista maksimaalne läbimõõt (kõrvalasuv pesa tühi): 10,0 in (254 mm)

• Tööriista maksimaalne pikkus (mõõtjoonest): 16 in (406 mm)

• Tööriista maksimaalne kaal: 30 lb (13,6 kg)

• Tööriista vahetamise aeg (keskmine): 4,2 s

• Laast-laast (keskmiselt): 6,3 s

Üldine

• Jahutusvedeliku mahutavus: 95 gal (360 L)

Õhuvajadus

• Vajalik õhuvool: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)

• Ridaõhuvoolik: 3/8 tolli

• Ühendus (õhk): 3/8 in

• Minimaalne õhurõhk: 80 psi (5,5 bar)

Elektrilised andmed

• Ajamisüsteem: 2-käiguline käigukast

• Sisendpinge (3-faasiline) madal: 220 VAC, 70 A (FLA)

• Sisendpinge (3-faasiline) kõrge: 440 VAC, 35 A (FLA)

Mõõtmed – transport

• Siseriiklik kaubaalune: 288 in x 102 in x 132 in (732 cm x 260 cm x 336 cm)

• Ekspordikast: 288 in x 105 in x 134 in (732 cm x 267 cm x 339 cm)

• Siseriiklik kaubaalune koos EC-valikuga: 288 tolli x 102 tolli x 140 tolli (732 cm x 260 cm x 356 cm)

• Ekspordikast koos EC-valikuga: 288 tolli x 105 tolli x 141 tolli (732 cm x 267 cm x 359 cm)
