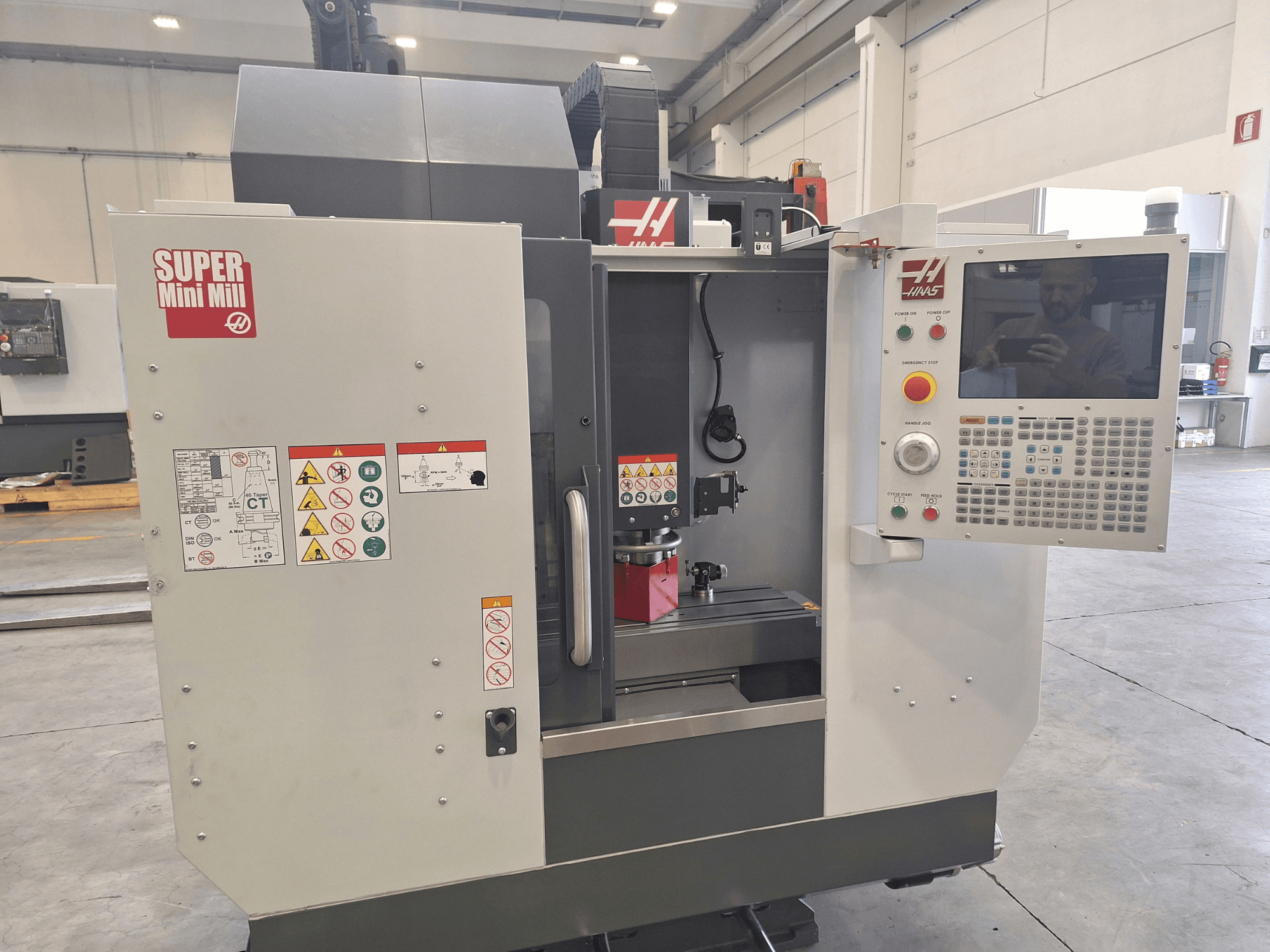

HAAS - HAAS Super Mini MillIT-MIL-HAA-2024-00001

Seisukord: näidismudel

Tööaeg: 0

Spindli otsast laua servani: maks 19,0 tolli / 483 mm; min 4,0 tolli / 102 mm

Spindli maksimaalne pöördemoment: 22,0 ft-lbf @ 5000 rpm / 29,8 Nm @ 5000 rpm

Spindli ajam: otsene kiirus, rihmaajam

Spindli laagrite määrimine: õhu- ja õlisüst

Spindli jahutus: õhujahutus

Töölaua pikkus: 36,0 tolli / 914 mm

Laua laius: 12,0 tolli / 305 mm

T-soone laius: 0,626 tolli kuni 0,630 tolli / 15,90 mm kuni 16,00 mm

T-soonte keskvahe: 4,33 tolli / 110 mm

Standardseid T-pilusid: 3

Maksimaalne lõikekiirus: 833 ipm / 21,2 m/min

Kiirliikumine (X/Y/Z): 1200 ipm / 30,5 m/min

Maksimaalne tõukejõud (X/Y/Z): 2000 lbf / 8896 N

Tööriistavahetaja tüüp: külgpaigaldusega tööriistavahetaja (SMTC)

Tööriistavahetaja mahutavus: 30+1

Tööriista maksimaalne läbimõõt (täis): 2,5 in / 64 mm

Tööriista maksimaalne läbimõõt, suur (kõrval asuv tühi): 5,0 in / 127 mm

Tööriista maksimaalne pikkus (mõõtjoonest): 7,00 in / 178 mm

Tööriista vahetamise aeg (keskmine): 2,80 s

Laastust laastuni (keskmiselt): 4,20 s

Jahutusvedeliku maht: 45 gal / 170 L

Vajalik õhuvool: 4 scfm @ 100 psi / 113,0 L/min @ 5,5–6,9 bar

Ridaõhuvoolik ja ühendus: 3/8 tolli

Sisendpinge (3-faasiline) – madal / kõrge: 220 VAC (30 A) / 440 VAC (15 A)

Transpordimõõtmed: 90,0 tolli x 80,0 tolli x 99,0 tolli / 229 cm x 203 cm x 252 cm

Transpordikaal: 4650 naela / 2109,2 kg
