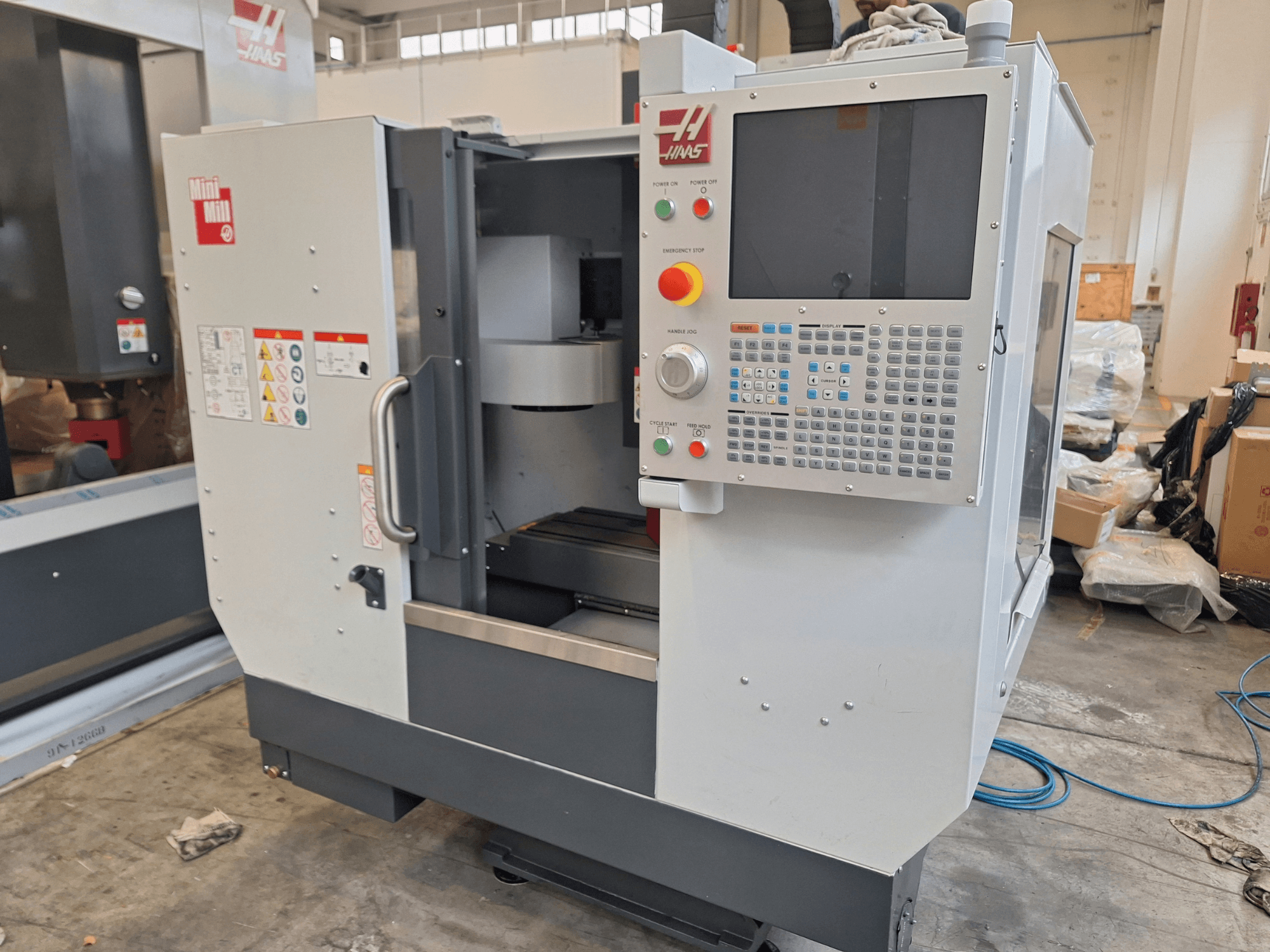

HAAS - Mini MillIT-MIL-HAA-2024-00003

• Tööaeg: 0

• Näitusesaali masin

• Spindli otsa kaugus lauast (~ maks): 19,0 tolli (483 mm)

• Spindli otsa kaugus lauast (~ min): 4,0 tolli (102 mm)

• Spindli maksimaalne võimsus: 10,0 hp (7,5 kW)

• Spindli maksimaalne pöördemoment: 45,0 ft-lbf @ 500 rpm (61,0 Nm @ 500 rpm)

• Spindli ajam: otsene kiirus, rihmaajam

• Laagrite määrimine: rasvaga täidetud

• Jahutus: õhujahutus

• T-pesa laius: 0,626 tolli kuni 0,630 tolli (15,90 mm kuni 16,00 mm)

• T-soonte keskvahe: 4,33 tolli (110 mm)

• Standardse T-soone arv: 3

• Maksimaalne lõikekiirus: 650 ipm (6,5 m/min)

• Kiirliikumine telgedel X / Y / Z: 800 ipm (20,3 m/min)

• Telgede mootorite maksimaalne tõukejõud (X, Y, Z): 2000 lbf (8896 N)

• Tööriistavahetaja tüüp: karussell

• Tööriista maksimaalne läbimõõt (täis): 3,5 in (89 mm)

• Tööriista maksimaalne pikkus (mõõtjoonest): 12,00 tolli (305 mm)

• Tööriista vahetamise aeg (keskmine): 4,20 s

• Laastust laastuni (keskmine): 5,00 s

• Jahutusvedeliku mahutavus: 45 gal (170 L)

• Vajalik õhuvool: 4 scfm @ 100 psi (113,0 L/min @ 6,9 bar)

• Ridaõhuvoolik: 3/8 tolli

• Ühendus (õhk): 3/8 tolli

• Õhurõhu miinimum: 80 psi (5,5 bar)

• Sisendpinge (1 faas): 220 VAC, voolutugevus täiskoormusel: 40 A

• Sisendpinge (3-faasiline, madal): 220 VAC, vool koormuse juures: 25 A

• Sisendpinge (3-faasiline, kõrge): 440 VAC, voolutugevus täiskoormusel: 13 A

• Siseriikliku / ekspordi kaubaaluse mõõtmed: 90,0 tolli x 80,0 tolli x 92,0 tolli (229 cm x 203 cm x 234 cm)

• Transpordikaal: 4450 naela (2018,5 kg)

Lisavarustus

• Renishaw traadita intuitiivne mõõtesüsteem (WIPS) koos paigaldatud OTS-lauaanduriga

• Paindlik jahutusvedeliku pihusti komplekt
