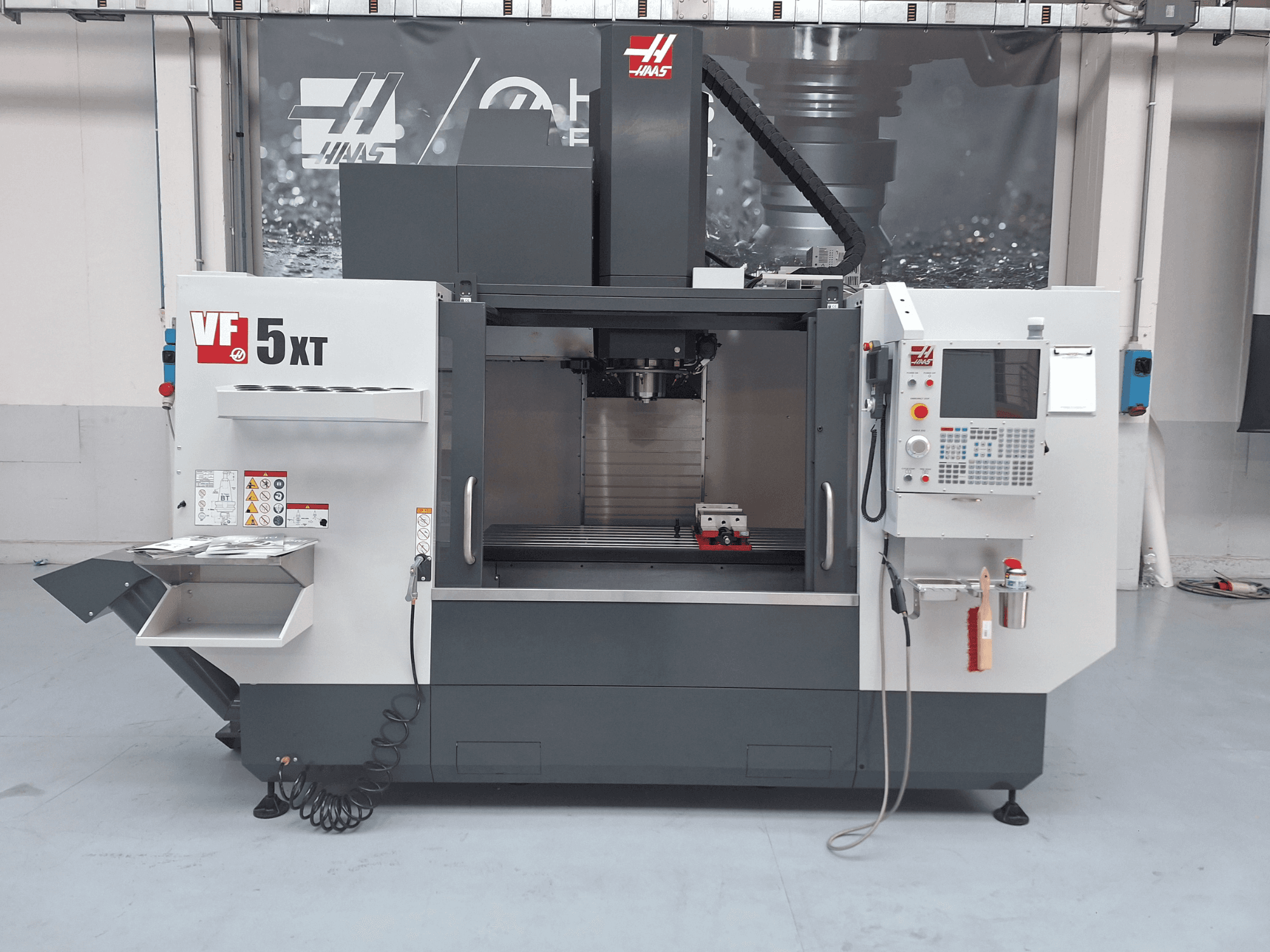

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Tööaeg: 0 (näitusesaali masin)

• Spindli otsa kaugus lauast (maks.): 32,9 tolli / 836 mm

• Spindli otsa kaugus lauast (min): 7,9 tolli / 201 mm

• Spindli maksimaalne pöördemoment: 340,0 ft-lbf @ 700 rpm / 460,0 Nm @ 700 rpm

• Spindli ajam: 2-käiguline käigukast

• Töölaua pikkus: 62,0 tolli / 1575 mm

• Laua laius: 23,0 tolli / 584 mm

• T-pesa laius: 0,626 tolli kuni 0,630 tolli / 15,90 mm kuni 16,00 mm

• T-soone keskvahe: 3,15 tolli / 80 mm

• Standard-T-pilude arv: 7

• Laua maksimaalne kandevõime (ühtlaselt jaotatud koormuse korral): 4000 naela / 1814 kg

• Maksimaalne lõikekiirus: 500 ipm / 12,7 m/min

• Kiirliikumine (X, Y, Z): 710 ipm / 18,0 m/min

• Maksimaalne tõukejõud X-teljel: 3400 lbf / 15 124 N

• Maksimaalne tõukejõud Y-teljel: 4100 lbf / 18 238 N

• Maksimaalne tõukejõud Z-teljel: 5600 lbf / 24 910 N

• Tööriistavahetaja tüüp: SMTC (külgpaigaldusega tööriistavahetaja)

• Tööriistade mahutavus: 30+1

• Tööriista maksimaalne läbimõõt (täis): 4,0 in / 102 mm

• Tööriista maksimaalne läbimõõt, suur (kõrval asuv tühi): 7,0 in / 178 mm

• Tööriista maksimaalne pikkus (mõõtjoonest): 16,00 in / 406 mm

• Tööriista vahetamise aeg (keskmine): 4,20 s

• Laast-laast vaheline aeg (keskmine): 6,30 s

• Jahutusvedeliku mahutavus: 95 gal / 360 L

• Vajalik õhuvool: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

• Ridaõhuvoolik: 3/8 tolli

• Ühendus (õhk): 3/8 tolli

• Õhurõhk (min): 80 psi / 5,5 bar

• Sisendpinge (3-faasiline) – madal: 220 VAC (70 A täiskoormusel)

• Sisendpinge (3-faasiline) – kõrge: 440 VAC (35 A täiskoormusel)

• Siseriikliku transpordi kaubaaluse mõõtmed: 168,0 tolli x 102,0 tolli x 125,0 tolli / 427 cm x 260 cm x 318 cm

• Ekspordikasti mõõtmed: 168,0 tolli x 102,0 tolli x 130,0 tolli / 427 cm x 260 cm x 331 cm

• Transpordikaal: 16 250 naela / 7371,0 kg

Lisavarustus

• T-soonelise laua külge kinnitatud masinaklemm

• Õhupüstoli lisaseade

• Pihustik ja puhastusharja hoidik, mis on kinnitatud juhtimiskonsoolile
