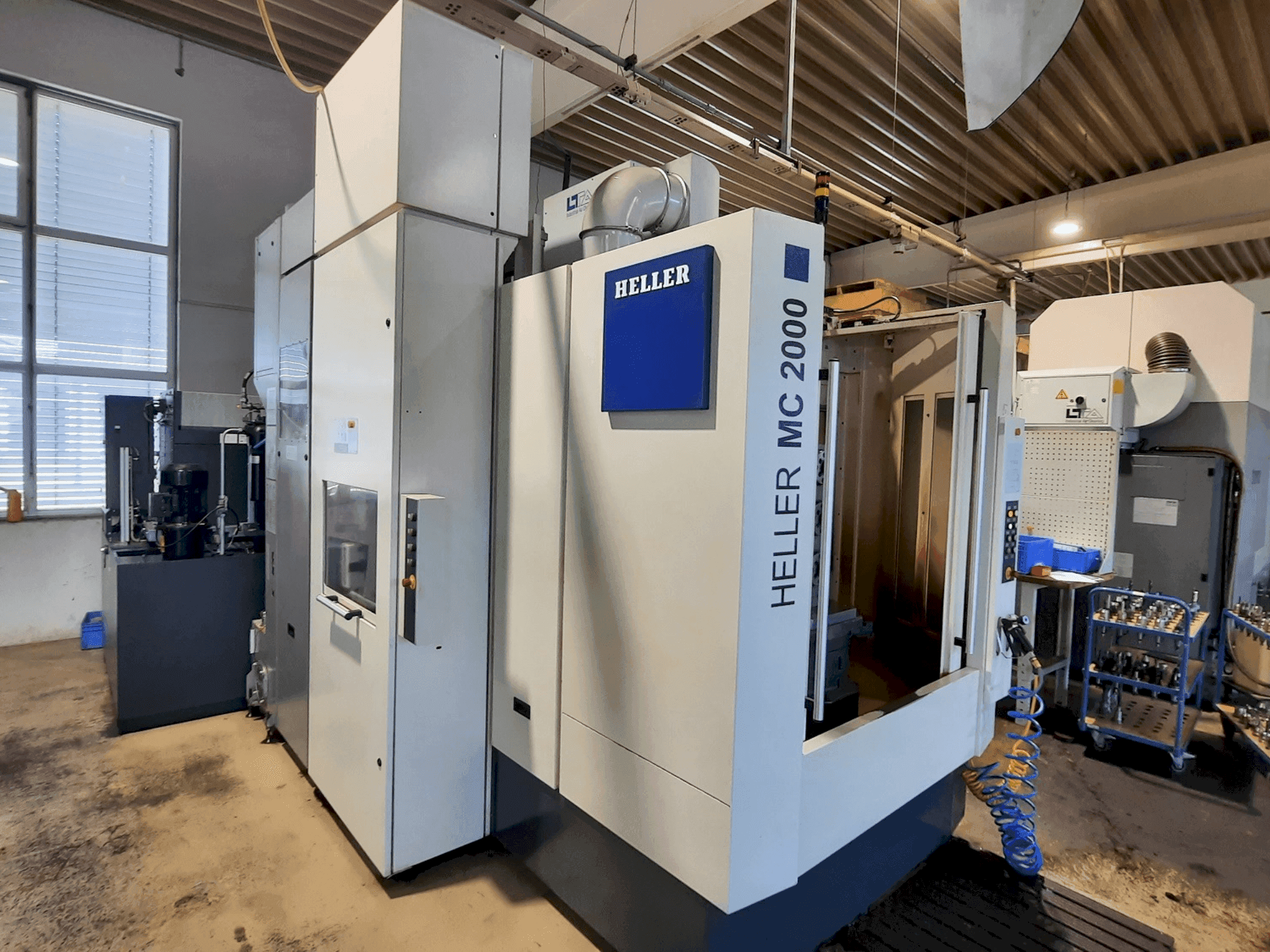

HELLER - MC 2000DE-MIL-HEL-2011-00001

Täiendav varustus

• Kraapimislintkonveier kuiva töötlemise jaoks
• Külm valgus tööpiirkonnas
• Mootori spindli ja juhtkapi keskne jahutusseade, CFC-vaba

Masina eelised

Masina tehnilised eelised

• Keskjahutusseade mootori spindlile ja juhtkapile, cfc-vaba
• Projekteerimine vastavalt ce standarditele
• Värviviimistlus: hallikasvalge / antratsiithall / tolmuhall / hellerpunane
• Juhtkapp integreeritud juhtimis-, reguleerimis- ja toiteplokiga
• Tööpinge 400v / 50hz, pingevahemik +/- 10% // juhtpinge 24v dc
• Suurem spindli võimsus 240 nm juures toimuva elektrilise lõikamise korral
• Telje dünaamiline võimsus
• Täielik masina korpus koos kaanega
• Automaatne keskmäärimine
• Hüdraulikasüsteem

Lisainformatsioon

Kasutusjuhend sisaldab: Kasutusjuhendit Juhtsüsteemiga seotud dokumente Hooldusjuhiseid Varuosade ja kuluosade loendit Tarnija juhiseid Vedelikuskeemid ja elektriskeemid Kolmefaasiline mootorspindlipakett õõnesvõllimootoriga, 17 kW 40% töötsükliga, 10000 p/min asünkroontehnoloogias, SK 40 tööriistahoidik vastavalt standardile DIN 69 871, vorm A, AD ja B, tõmbetappidele vastavalt standardile DIN 69872 vorm A ja B Reguleeritavaid, hooldusvabasid kolmefaasilisi etteandeajameid Otsese asendi mõõtmise süsteem X-, Y-, Z- ja B-telgedel Liikumine 2-teljeline servo-tööriistavahetaja Statsionaarne tööriistasalv 54 tööriistapositsiooni ja fikseeritud asendi kodeerimisega Juhtpaneel töödeldava detaili seadistusjaamas NC-pöördlaud 360000 x 0,001° sammuga Paletivahetusseade 2 paletipositsiooniga Tooriku seadistusjaam, käsitsi pööratav 4 x 90° Masin on mõõdetud.
