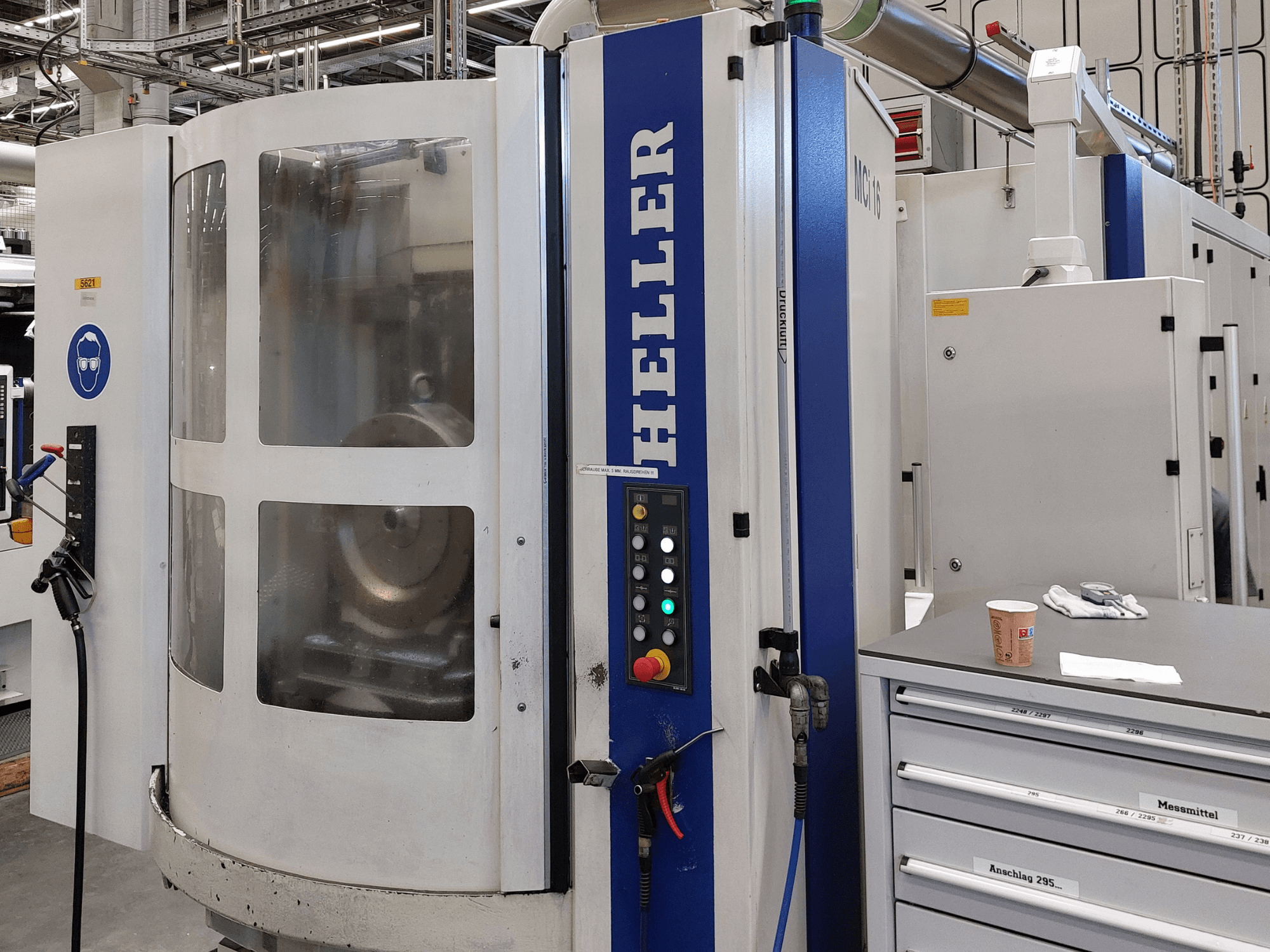

HELLER - MCI 16DE-MIL-HEL-2004-00003

- Pinge: 400 V

- Sagedus: 50 Hz

- Nimetisvool: 99 A

- Kogukoormus: umbes 69 kVA

- Liikumiskiirused (X, Y, Z): 1–60 000 mm/min

- Kiirliikumine (X, Y, Z): 60 000 mm/min

- Kiirendus (X, Y, Z): 10,0 m/s²

- Pöörlaua indekseerimistäpsus: 360 x 1°, täpsus 6"

- Pöörlaua maksimaalne kinnitusjõud: 500 daN

- Pöörlaua maksimaalne tangentsiaalne pöördemoment: 10 000 Nm

- Pöörlaua maksimaalne kallutusmoment: 8 000 Nm

- B-telje kiirus: 40 rpm

- Palettivahetaja mõõtmed: 400 x 500 mm, 61 x M12 kinnituskeermega

- Tööriistaketi hoidiku mahutavus: 40 tööriistakohat

- Tööriista maksimaalne läbimõõt: 72 mm (kui kõik pesad on hõivatud) / 150 mm (kui kõrvalasuvad pesad on vabad)

- Tööriista maksimaalne pikkus: 320 mm

- Tööriista maksimaalne kaal: 12 daN

- Spindli maksimaalne võimsus (S6-40%): 38 kW (alates 1500 p/min)

- Spindli maksimaalne pöördemoment (S6-40%): 240 Nm (kuni 1500 p/min)

- Mõõtesüsteem: otsene, lineaarskaaladega

- Positsioneerimistäpsus: 0,007 mm

- Jahutusvedeliku mahutavus: umbes 1500 L

- Lisavarustus / funktsioonid: spindli ja korpuse keskne jahutusseade, kõikumise kontrollseade RLE1, mehaaniline puuri purunemise kontroll, jahutusvedeliku määrdesüsteem koos laastutranspordiga, Renishaw-andur, käsitsi pööratav töödeldava detaili paigaldusjaam (4x90°)

- Komplektis sisalduvad komponendid: ilma kinnitusseadmeta, sh 2 masinapaletti
