HERMLE C22 with handling system IH30
HERMLE - C22 with handling system IH30
2017
218.000 €
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

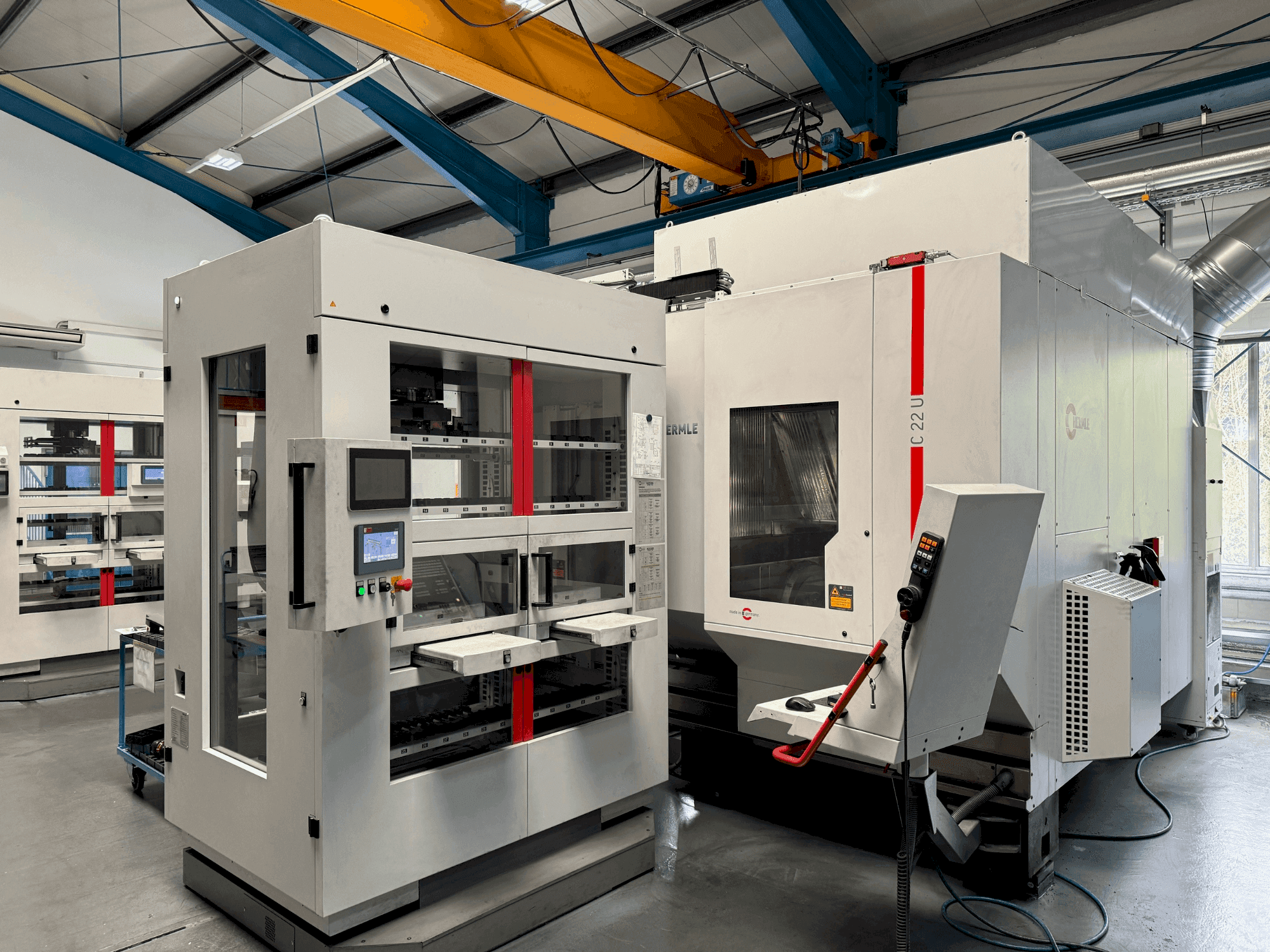

See 5-teljeline HERMLE C22 töötluskeskus toodeti 2017. aastal. See sisaldab integreeritud juhtimissüsteemi IH30, mis on loodud tootmise automatiseerimiseks ja tõhustamiseks. Selle masina kompaktne, kuid vastupidav konfiguratsioon võimaldab täpsuse ja töökindlusega mitmekülgseid freesirakendusi. Täiustatud juhtimissüsteem tagab optimaalse jõudluse ja toetab keerulisi ja kõrget täpsust nõudvaid freesimistoiminguid. Meil müügil olev HERMLE C22 masin on asjatundlikult valmistatud nii, et see vastaks rangetele tootmisnõuetele. Selle töötlemiskeskuse kohta lisateabe saamiseks võtke meiega ühendust. Saadaval on 2 masinat, teine samade võimalustega seade on aastast 2015, sama mudel Hermle C22 koos juhtimissüsteemiga IH30.
Ülevaade
- kaubamärk: HERMLE
- aasta: 2017
- MUDEL: C22 with handling system IH30
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Freesimismasin
- saadavus: Kohe
- juhtseadme tootemark: Heidenhain
- GINDUMACI ID: DE-MIL-HER-2017-00003
Tehniline teave
Üldandmed
- Mõõtmislaius: 1740 mm
- Mõõtmissügavus: 1700 mm
- Mõõtmiskõrgus: 2400 mm
- Masina kaal: 9000 kg
Juhtseade
- Kaubamärk: Heidenhain
- Mudel: TNC 640
Põhiajam
- Spindlite arv: 1
- Spindli kiirusvahemik: 42000 1/MIN
- Telgede arv: 5
Liikumine
- X-TELG Liikumine: 450 mm
- Y-TELG Liikumine: 600 mm
- Z-TELG Liikumine: 330 mm
Tööriistad
- Indeksi number: 65
Klammerdusüksus
- Klammerdusjõud: 4500 N KN
Täiendav varustus
- - Pööratav pöördlaud STP Ø 320
- - Ühepoolne ajam A-teljel Ø 320 // Spindel 42 000 1/min HSK E40
- - 6-suunaline pöörlev liitmik
- - Lauaplaadi Ø 320 eemaldamine
- - KinematicOpt – riistvara
- - IH30 juhtimissüsteem: max. käsitsemiskaal 30kg salve mahutavus 50 kaubaalust
Lisainformatsioon
- Masina tehnilised eelised:
- - Välimised mms
- - Puhumisseade // puhuge õhk läbi spindli keskpunkti
- - Kaalude tihendusõhk
- - Juhtimistarkvara: kuhnke plc
- - Max käsitsemiskaal: 30 kg
- - Magasini mahutavus: 50 kaubaalust
- - Sisse- ja väljastusjaam: 2-kordne
- - Standardne haarats: 30 kg kahvli haaratsil itp 178x135 või itp 192x98 koos pneumaatiliste kinnitustihvtidega
- - Juhttarkvara: kuhnke plc // ih30 hacsi juhtpaneel
- - Koonuse suurus: hsk e40
- Kvalitatiivsed eelised masinale:
- - Emulsioonudu eemaldamine sh. Sekundaarne filter
- - Automaatne kabiini uks // automaatne kabiini katus
- - Heidenhain elektriline soojuskompensatsioon // elektriline käsitsijuhtimismoodul heidenhain
- - Mõõtesond heidenhain
- - Blumi tööriista purunemine/ mõõtmine a1
- - Katteplaat töötlemiseks amms / mod. Kaabits
- - Käsitsemisliides ih30/60 tnc640hacs
- - Padruni 3-r jõuvarre süsteemilaual
- - Pneu. Vabastage 1x 1:2
- - Välise grafiidiimemise ettevalmistamine jäänud
- - IH30 riiul ITS50 kaubaalused ja ITS78: paralleelne haarats: sisaldab spetsiaalset haaratsi sõrmekomplekti. Max Transpordi kaal: 20 kg. Vahetatav haarats: 3R haaratsi sõrmekomplekt. Meil on saadaval identse mudeli teine seade aastast 2015.
Masina eelised
Lisainformatsioon
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
