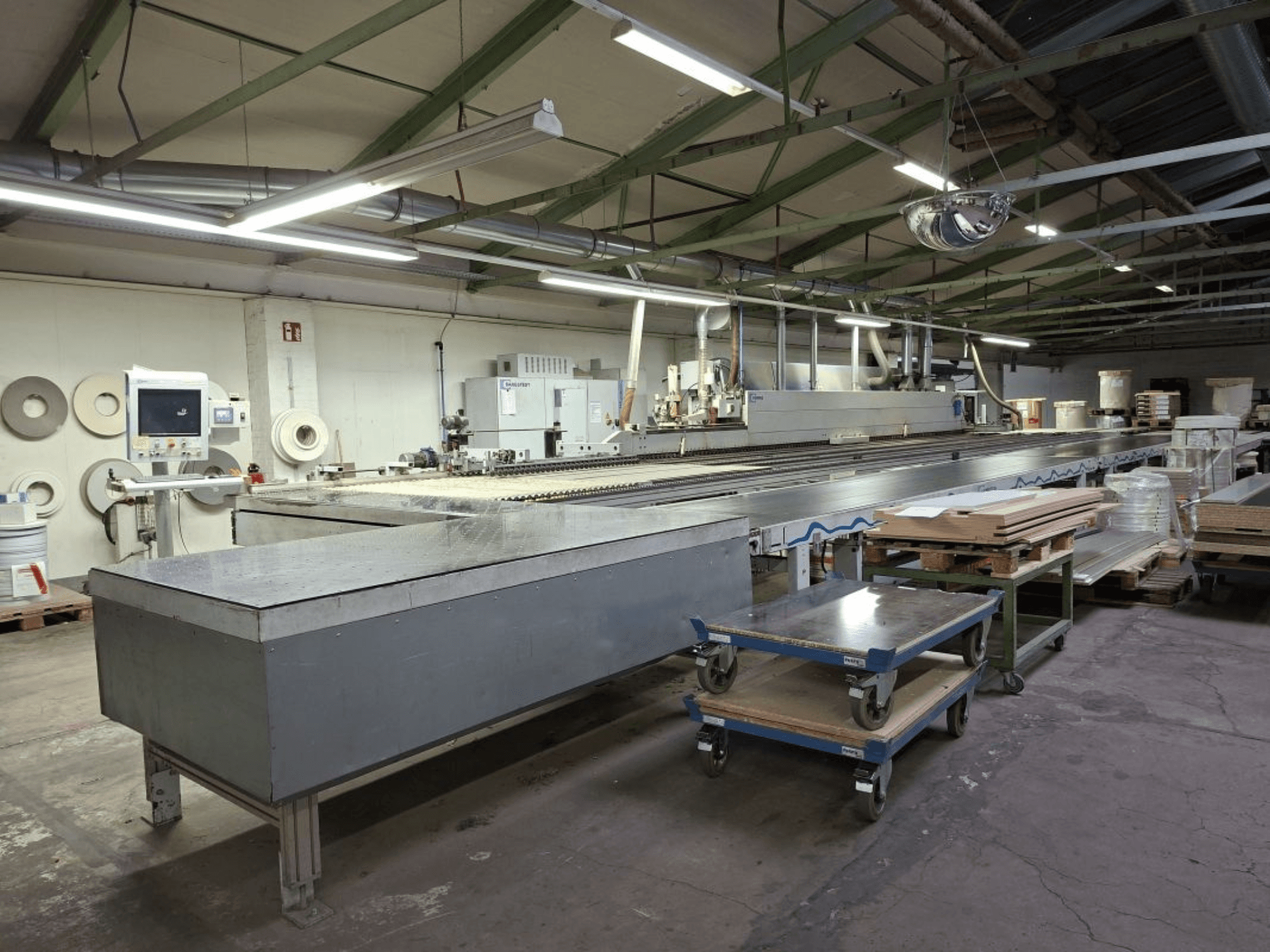

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Tööriistade liinimahutavus:

  • Pikkus 250-3000 mm

  • Laius 120-1200 mm

  • Paksus 8-60 mm

• Servakandur (KAL 330) - alus ja transport

  • Pidev masinapõhi; töödeldava detaili tugi koos pikendatava rullvarrega ~800 mm

  • Transpordikett 80 mm laiune kummipinnaga; täpsusjuhtimine, karastatud pinnad

  • Ülemine surve: veorihm

  • Tehnilised andmed:

    • Söötmiskiirus 18-25 m/min

    • Töökõrgus 950 mm

    • Minimaalne töölaius: 55 mm 22 mm paksuse korral; 100 mm 60 mm paksuse korral (sõltuvalt tooriku pikkusest)

    • Töödetaili üleulatuvus/üleulatuvus 30 mm

    • Tooriku paksus 12-60 mm

    • Servamaterjal ribast: 0,4-20 mm (maksimaalne ristlõige 900 mm²)

    • Serva materjal rullist: 0,3-3 mm (maksimaalne ristlõige: PVC 135 mm², spoon 100 mm²)

    • Maksimaalne spiraali läbimõõt 830 mm

    • Pneumaatiline ühendus 7-8 baari

• Sisselaskesüsteem ja juhtimisseadmed (integreeritud KAL 330-ga)

  • Paindlik töödeldavate detailide etteandesüsteem wz10 automaatseks etteandmiseks (piki- ja ristisuunas); täpse suurusega, kandiliste detailide jaoks.

  • Astmeline etteandmisjuhi reguleerimine (telg), kiiruse seadistamine sisendklemmil

  • Seadmete automaatne külgmine reguleerimine (tooriku üleulatuvus 30-80 mm) liimimiseks ja järeltöötluseks

  • Sisendterminal; lahusti aplikaator ülevalt/alla

• Servade ettevalmistamine ja liimimine

  • Eelfreesimisseade: 2 mootorit, kumbki 4 kW, 150 Hz, 9000 p/min; elektropneumaatiline juhtimine

  • Astmeta vertikaaltelg SF20 automaatseks tsentreerimiseks vastavalt plaadi paksusele

  • eelsulatusseade koos graanulite ladustamisega

  • QA/QE-rakendusüksuse kiirlukustussüsteem; QA eesmine liimihoidla värvi muutmiseks

  • Põhiline liimimisseade A20; hoidiku kõrguse reguleerimine ±5 mm (manuaalne spindel)

  • Laiendatud hoidik A6/A-E12/A20 2 rullile (max Ø 830 mm); eelsoojendusjaam QA/QE jaoks

  • Automaatne survevööndi reguleerimine

• Trimmimine ja freesimine

  • Kärpimisseade HL84 koos seisva kärpimispeatusega tundlike servade jaoks

  • Pneumaatiline trimmimootori reguleerimine (2 asendit: tasane/tasane ja üleulatuv kontuurfreesimine)

  • Pneumaatiline faseerimise/ sirge ümberlülitamine; serva paksuse muutumisel käsitsi külgmise trimmimispeatusega reguleerimine

  • Jämedate freeside seade: 2 mootorit korraga, kumbki 1,5 kW, 200 Hz, 12 000 p/min; kõrguse reguleerimine ülemise rõhu abil

  • Pneumaatiline 2-positsiooniline seadistus: jämedafreesimine ~0,2 mm üleulatusega / ilma üleulatuseta

  • Reserveeritud vaba ruum peenfreesimise seadme jaoks

  • Kontuurfreesimisüksus Servo FK13 automaat:

    • 2 mootorit kumbki 0,4 kW, 200 Hz, 12 000 p/min

    • Servojuhtimisega liigutused; automaatne 8-kordne tööriistavahetaja

    • Söötmiskiirus max 20 m/min; minimaalne vahekaugus töödeldavate detailide vahel 500 mm

    • Tooriku paksus 12-60 mm

    • Automaatne FK reguleerimine identsete raadiuste jaoks erinevate servapaksuste puhul; automaatne tagasitõmbamine

    • FK töödeldava detaili juhtimine koos lisakinnitusega min 120 mm pikkusele detailile (ühepoolne)

• Viimistlemine ja puhastamine

  • Multipuhastusüksus MN21 automaatne:

    • Kuni 3 profiili; jälgimine ülevalt/alalt/küljelt fasa ja ümardamine eelfreesitud PVC servadel

    • Elektropneumaatilised õhupihustid; automaatne fasa/raadiuse vahetus; ülemise/alumise tööriista automaatne tagasitõmbamine

    • Kõrguse reguleerimine ülemise rõhu abil

  • PVC-laastude eraldaja ülevalt/alalt

  • Viimistlusseade FA11 ülevalt/alla:

    • Puhastusseade karbiidist noaga; kõrguse reguleerimine ülemise rõhu abil

    • Puhastusvahendi pihustus; puhastusüksus; elektropneumaatiline lamekraapuri juhtimine

  • Universaalfreesimisseadmed: 2x UF11 juhitav

    • Pööratav kuni 90°; mootor 6 kW; 30 mm võll; mootoripositsioonid horisontaalne/vertikaalne

    • Iga UF11 astmeteta horisontaal- ja vertikaaltelgud

  • Vöölihvimisseade KS10 sirgete servade lihvimiseks; vöö kiirus 10 m/s; võnkumine

    • Automaatne reguleerimine vastavalt serva paksusele; automaatne tagasitõmbamine; astmeta pöördemomendi reguleerimine

  • Puhastusseade 08 ülevalt/alla: pöörlevad lineaarharjad pinna puhastamiseks

• Juhtimine: Power Control PC22


Lisavarustus

• Söötmislaud: HOMAG Optimat TBL 100/10/16, fikseeritud stop vasakule

  • Tehnilised andmed:

    • Töödetaili pikkus min 120 mm; pikkus max (TBL100/25/12 puhul) 2500 mm.

    • Tooriku laius min 195 mm; max 1200 mm

    • Rulli Ø 50 mm; rullvahe ~120 mm

    • Astmeline etteandmiskiirus 7-40 m/min

    • Ligikaudsed mõõtmed: pikkus ~1000 mm; laius 1800 mm

    • Astmeliselt reguleeritavate rullidega külgjuhtimine

    • 1 õhulaua 1700 × 650 mm

• Töödetaili tagastamine: LIGMATECH ZHR30 "Bumerang" (standardne tagastus suurte detailide jaoks): LIGMATECH ZHR30 "Bumerang" (standardne tagastus suurte detailide jaoks)

  • Võimaldab ühepoolse läbisöötmise masinate ühe inimese töödeldavust

  • Töödetailide mahutavus: pikkus 250-3000 mm; laius 250-1200 mm; paksus 8-60 mm; maksimaalne kaal 60 kg.

  • Tõsteseadeldis väljapoole etteandmisel, et tasandada detailid sisseandmise õhulauaga

  • Tihvtid väikeste detailide jaoks, anduriga juhitavad (automaatne positsioneerimine) lihtsaks pööramiseks

    • Tooriku mõõtmed treimiseks: pikkus 50-200 mm; laius 300-800 mm

  • Rihmapuhastus (ühekordne): fikseeritud harjajoon
