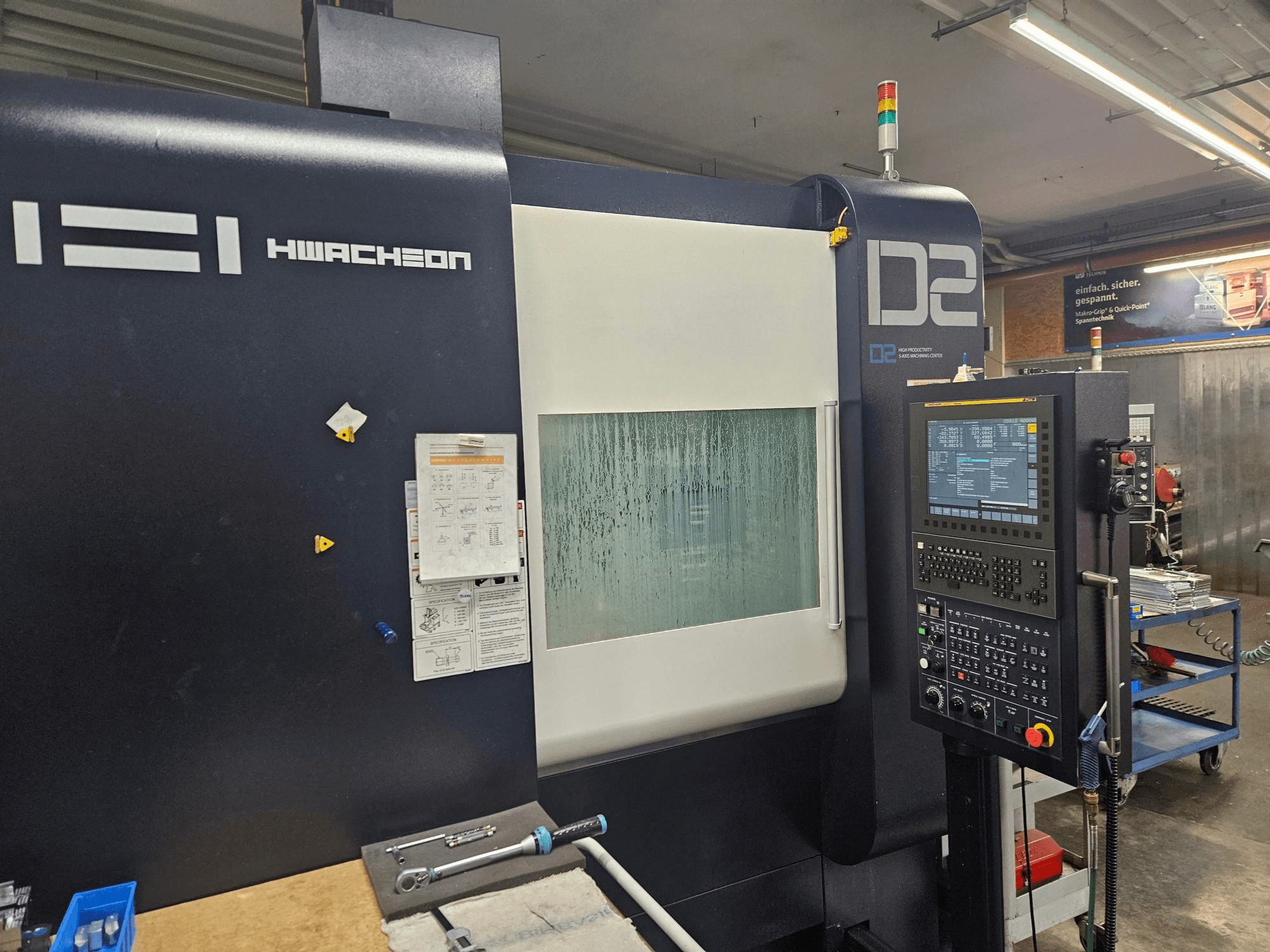

HWACHEON - D2-5AX 12kDE-MIL-HWA-2021-00001

- Juhtseade: Fanuc 0i-MF 15-tollise värviekraaniga, Manual Guide i / TWP, andmeserver 4 GB

- Maksimaalsed liikumiskiirused (X/Y/Z): 24 000 mm/min

- Kiirliikumise kiirus (X/Y/Z): 36 / 30 / 30 m/min

- Kiirliikumise kiirus (B/C): 25 U/min

- Laua läbimõõt: 600 mm

- Tööeseme maksimaalne kaal: 500 kg

- Laua kõrgus: 500 mm

- T-soonid: 14 × 100 mm

- Spindli pöörlemiskiirus: kuni 12 000 p/min (valikuliselt 14 000 p/min, 37/22 kW)

- Spindli ajamivõimsus: 37 / 18,5 kW

- Spindli pöördemoment: 250 Nm

- Spindli koonus: SK-40 DIN6359 / DIN69872A

- Tööriistamagasini kohad: 30 kohta (valikuliselt 40 kohta)

- Tööriista maksimaalne pikkus: 300 mm

- Tööriista maksimaalne läbimõõt: 80 mm (130 mm, kui kõrvalne koht on tühi)

- Tööriista maksimaalne kaal: 8 kg

- Tööriista vahetusaeg: 1,8 sek

- Sisemine jahutusvedeliku toide (IKZ): 30 bar, 13 l/min

- Jahutusvedeliku paagi maht: 250 l

- Mõõtesüsteemid: Renishaw OMP40-2 tööriista mõõtmine infrapunaülekandega, Blum tööriista seadistaja

- Tarkvaravõimalused: HTLD, HTDC, Optima, HAI 400 Block, Fanuc spiraalinterpolatsioon, programmi taaskäivitamine, HRCC

- Koguvõimsus: 70 kVA

- Nimetatud pinge: 3 / 220 V, 50 Hz

- Töökõrge rõhk: 0,5–0,7 MPa

- Juhtimise tööaeg: 16 460 h

- Tööaeg: 5 550 h

- Töötlemisaeg: 4 225 h
