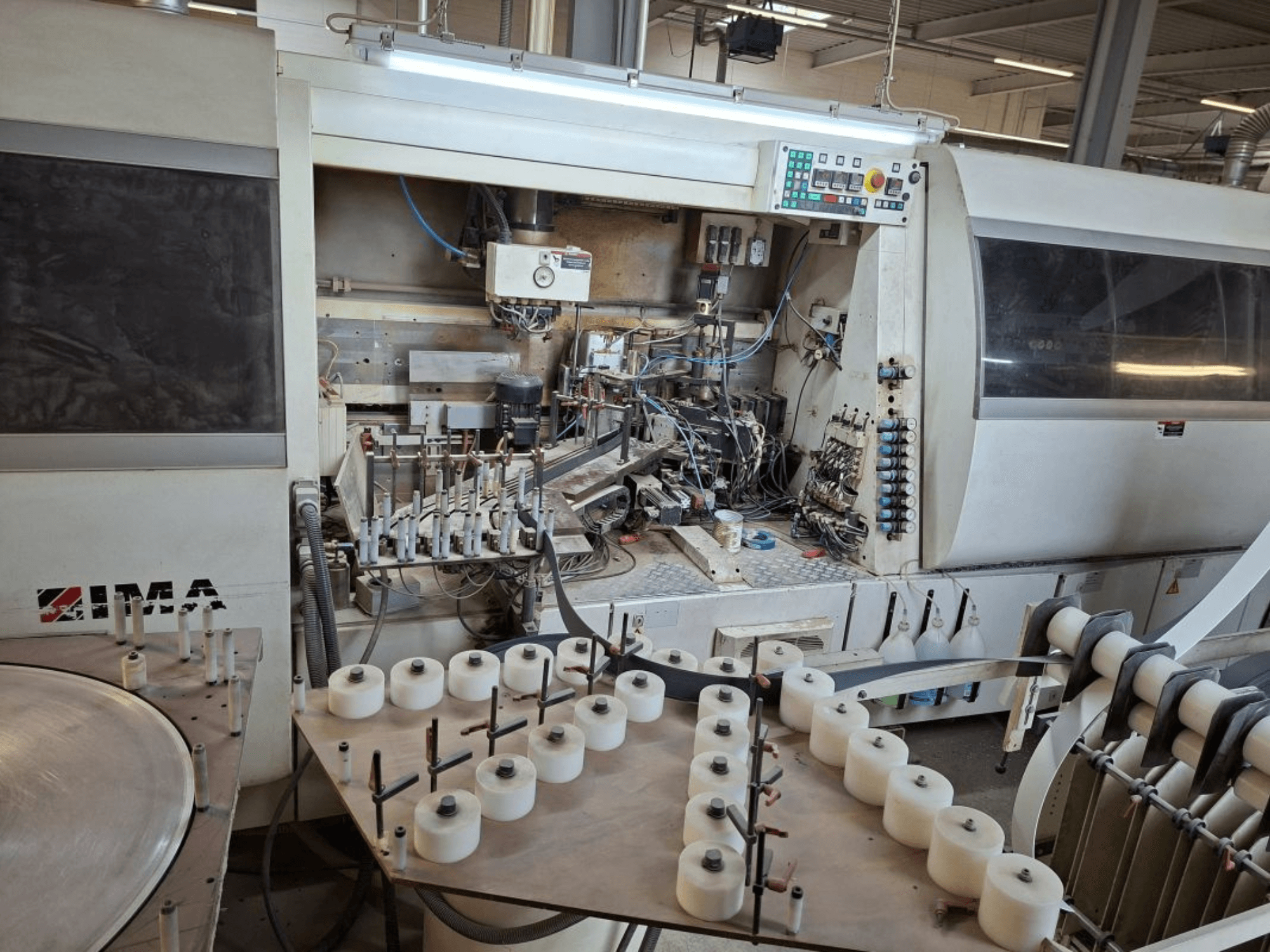

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Toorik (puitlaastplaat/MDF)

• Tooriku pikkus: 250-2800 mm

• Tooriku laius: 115-1300 mm

• Tooriku paksus: 8 mm (ainult formaat) kuni 40 mm

• Väikseim töödeldav detail: 144 × 250 × 8 mm

• Suurim töödeldav detail: 2800 × 1300 × 38 mm

• Tooriku kaal: max. 50 kg

• Tooriku kuju: ristkülikukujuline

• Pinna materjal: otsekate (melamiin), paber, foolium, spoon

• Pinnakattematerjali üleulatuvus külgedel: 10 mm

Toorik (kärgpaneel; minimaalne etteande pikkus 300 mm)

• Katte paksus: paksus: 3,0 / 4,0 / 8,0 mm

• Töötlemisvaru: servade paksus

• Tooriku pikkus: 300-2800 mm

• Tooriku laius: 300-1300 mm

• Tooriku paksus: 15-100 mm (3 mm tugiservaga ainult topeltplaadina)

• Väikseim töödeldav detail: 300 × 300 × 15 mm

• Suurim toorik: 2800 × 1300 × 100 mm

Toorik (raamipaneel; minimaalne etteande pikkus 300 mm)

• Katte paksus: 8,0 mm

• Töödeldavus: 5,0 mm

• Raamimaterjal: vertikaalselt paigutatud puitlaastplaat (vähendatud söötmine)

• Tooriku pikkus: 300-2800 mm

• Tooriku laius: 300-1300 mm

• Tooriku paksus: max. 50 mm

Servamaterjal ja profiilid

• Paber ja plastist servad: 0,3-3,0 mm

• Spooni servad: 0,5-1,3 mm

• Tugiserv: 3,0 mm

• Serva kõrgus: 19-104 mm (tugiserv 97 × 3 mm ainult topeltpaneelide puhul)

• Maksimaalne ülemine serva üleulatuvus: 2 mm

• Servaprofiilid:

  • 0,4 mm, kaldserva 15°.

  • Plastist serv: 3,0 mm, raadius 3 mm

• Servolõiketeraga (2 liimimisosa):

  • Maksimaalne serva ristlõige: 200 mm² (plast), 135 mm² (spoon).

Masina andmed

• Konstantne tooriku kaugus ketikonveierist: 38 mm (sh. serva paksus 0,3-3,0 mm)

• Läbilaske laius (38 mm vahega): min. 115 mm

• Tooriku pikkus etteande suunas: min. 150 mm

• Aluse kõrgus (ketikonveieri ülemine serv): 960 mm

• Söötmiskiirus: 6-30 m/min, sagedusjuhitav

Töötlusseadmed ja süsteemid

• Freesimise/profiilfreesimise/lihvimisseadmed:

  • 1 × 6,6 kW, 100 Hz, 6000 p/min

  • 1 × 8,0 kW, 100 Hz, 6000 p/min (topeltpingi ajam): 1 × 8,0 kW, 100 Hz, 6000 p/min (topeltpingi ajam)

  • 1 × 4,4 kW, 100 Hz, 6000 pööret minutis 1 × 4,4 kW, 100 Hz, 6000 pööret minutis

  • 1 × 4,4 kW, 100 Hz, 6000 pööret minutis 1 × 4,4 kW, 100 Hz, 6000 pööret minutis

  • 1 × 4,4 kW, 100 Hz, 6000 pööret minutis 1 × 4,4 kW, 100 Hz, 6000 pööret minutis

  • 1 × 8,0 kW, 100 Hz, 6000 pööret minutis 1 × 8,0 kW, 100 Hz, 6000 pööret minutis

• Kuumliimi aplikaator 2 liimihelmele

• 300 lg radiaator, 2 × 1,5 kW töödeldava detaili serva eelsoojendamiseks

• Liimimisseade sirgete servade jaoks; serva paksus kuni 3 mm (sõltuvalt ajakirjast)

• Automaatne PU-sulamissüsteem: Quickmelt

• 2-kordne servamagasin rullmaterjalile (0,3-3,0 mm)

• Servo nuga täpseks servalõikamiseks

• Servoservo servosööt (sh rullis olevate tugiservade jaoks)

• Liimi pealekandmine kuni 90 mm paksuse tooriku puhul

• Lõikeseadmed: 2 × 660 W, 200 Hz

• Freesimisüksus: 1 × 1000 W, 400 V, 200 Hz, 12 000 p/min, 30° pöörlemine

• Mitmekordne töötlemisüksus: 1 × 660 W, 400 V, 200 Hz, 12 000 p/min

• Mitmikprofiili kraapimisseade: Mitmikprofiili kraapimisseade

• Freesimisüksus: 1 × 1000 W, 400 V, 200 Hz, 12 000 p/min, 30° pöörlemine

• Mitmekordne töötlemisüksus: 1 × 660 W, 400 V, 200 Hz, 12 000 p/min

• Mitmeprofiili kraapimisseade

• Isejuhtiv kraapimisseade

• Puhastusseade

Lisaseadmed

• Kalduva rull-laua SFR 1450/2260/15° piki- ja põikisuunaline töö:

  • Töödetaili pikkus (manuaalne söötmine): 300-2800 mm

  • Tooriku laius: 190-1300 mm

  • Tooriku paksus: 13-60 mm

• Servo sisestussüsteem x20

• Servo stop süsteem x20
