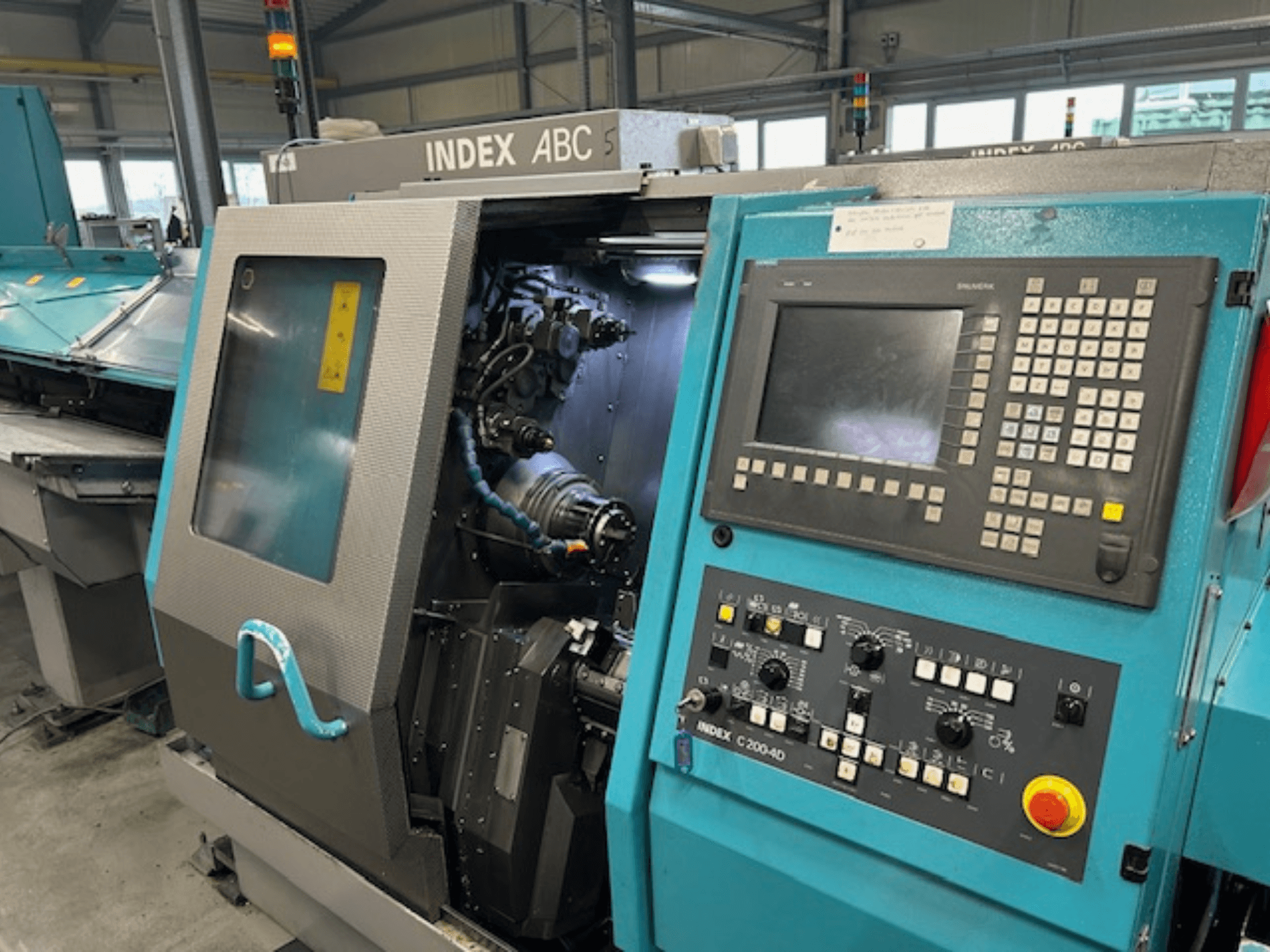

Index - ABCDE-TUR-IND-2007-00002

• Peaspindel

  • Võimsuse variandid (spindli vahekaugus):

    • 30 (25): (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Spindli läbimõõt eesmises laagris:

    • 75 mm (mudel 30)

    • 85 mm (mudel 42)

    • 100 mm (mudelid 60 ja 65)

  • Võimsus Pmax 100 % töökoormuse juures:

    • 7 / 10 / 13 kW (mudel 30)

    • 7,5 / 13 / 20 kW (mudel 42)

    • 7,5 / 13 / 20 kW (mudel 60)

    • 13 / 20 kW (mudel 65)

  • Võimsus Pmax 40 % koormuse juures:

    • 10 / 15 / 21 kW (mudel 30)

    • 13,3 / 21 / 29 kW (mudelid 42 ja 60)

    • 21 / 29 kW (mudel 65)

  • Pöördemoment Mdmax 100 % koormuse juures:

    • 33 / 48 / 62 Nm (mudel 30)

    • 35 / 62 / 95 Nm (mudelid 42 ja 60)

    • 62 / 95 Nm (mudel 65)

  • Pöördemoment Mdmax 40 % koormuse juures:

    • 48 / 69 / 102 Nm (mudel 30)

    • 64 / 102 / 140 Nm (mudelid 42 ja 60)

    • 102 / 140 Nm (mudel 65)

  • Maksimaalne kiirus:

    • 7500 p/min (mudel 30)

    • 7000 p/min (mudel 42)

    • 6000 p/min (mudelid 60 ja 65)

  • Silindri sisselöögi pikkus:

    • Kinnitussilindri kinnitus: 7 mm

    • Keermestus ja kinnitushülss: 20 mm

  • Kinnitusraja jälgimine: 140 mm (koos Rev. 2) / 160 mm (ilma Rev. 2).

  • Laiendusastmed:

    • C-telje eraldusvõime: 0.001°

    • Joondus/vahetusüksus (indekseerimisnurk): 2.5°

    • Töödetaili stopper ja väljapaiskamisüksus: D 42 / D 60

• Tööriistakandja: Revolutsioonitool 1

  • Liuguri liikumine: X 90 mm, Z 280 mm

  • Söötmisjõud: 5500 N (X ja Z)

  • Kiirliikumine: X 27 m/min, Z 36 m/min

  • Eraldusvõime: X 0,5 µm, Z 1,0 µm

  • Tööriistade arv: 7 + sünkroonspindel

  • Tööriistasüsteem: Tööriistasüsteem: DIN 69 880 (25 x 48 mm).

  • Vahetusaeg (üks jaam): 0.3 s

  • Tööriista ajam (kõik jaamad): 4,2 kW, 7,5 Nm, 6000 p/min (Pmax/Mdmax 25 % koormuse juures).

• Tööriistakandja: Torni 2

  • Liuguri liikumine: X 81 mm, Z 80 mm

  • Söötmisjõud: X 8300 N, Z 5500 N

  • Kiirliikumine: X 27 m/min, Z 36 m/min

  • Eraldusvõime: X 0,5 µm, Z 1,0 µm

  • Tööriistade arv: 6

  • Tööriistade süsteem: Tööriistad: Lühikeses sabaga kinnitus silindrilise varrega (25 x 40,3 mm).

  • Vahetusaeg (üks jaam): 0.3 s

  • Tööriistakäik (kõik jaamad): 6,5 kW, 14 Nm, 4500 p/min (Pmax/Mdmax 25 % töökoormuse juures).

  • Keermeviske- ja hulknurkade treimisüksus: max 6000 pööret minutis (max 2 jaama korraga)

• Tagumine tööriistakandur (tagantitöötlus)

  • Liuguri liikumine: X 280 mm, Z 280 mm

  • Maksimaalne tööriistade arv: 6

  • Tööriistasüsteem: Tööriistad: Lühikeses sabasüsteem: Dovetail kinnitus

• Tagantjärele puurimise seade (lisavarustus)

  • Maksimaalne fikseeritud tööriistade arv: 5

  • Maksimaalselt juhitavad tööriistad: 2

  • Ajatavate tööriistade jõudlus (25 % koormuse juures): 4,5 kW, 8 Nm, 6000 pööret minutis

  • Tööriistahoidja puur: 25 mm (DIN 69 880) / 1 tolli

• Materjali käitlemine (integreeritud materjali etteandmisseade)

  • Riba läbimõõt max: 52 mm

  • Reguleeritav etteandmisrada max: 80 mm

  • Söötmisjõud: 3000 N

• Vedelikud ja süsteemid

  • Jahutusvedeliku süsteem: 60 (80) l/min, 5,5 (8) bar, paak 220 l; lülitatav pump max 18 bar, 20 l/min

  • Hüdraulikasüsteem: 19 l/min, 90 baari, paak 50 l

• Mõõtmed (ilma laadimismahuti ja laastukonveierita)

  • Põrandapindala: 2.4 m²

  • Spindli keskkoha kõrgus (põrandast): 1010 mm

Lisavarustus

• Varraste laadimisseade (varraste söötja), mudelid LM3200 / LM3700 / LM4200

  • Varda pikkus max: 3,2 m / 3,7 m / 4,2 m

  • Varda läbimõõdu vahemik: 6-52 mm

• Laastukonveier

  • Tüüp: Liigutusvöö või kraapimisvöö

  • Väljalaskekõrgus: 840 mm
