KIHEUNG - RIGITRAX X 8000DE-MIL-KIH-2011-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

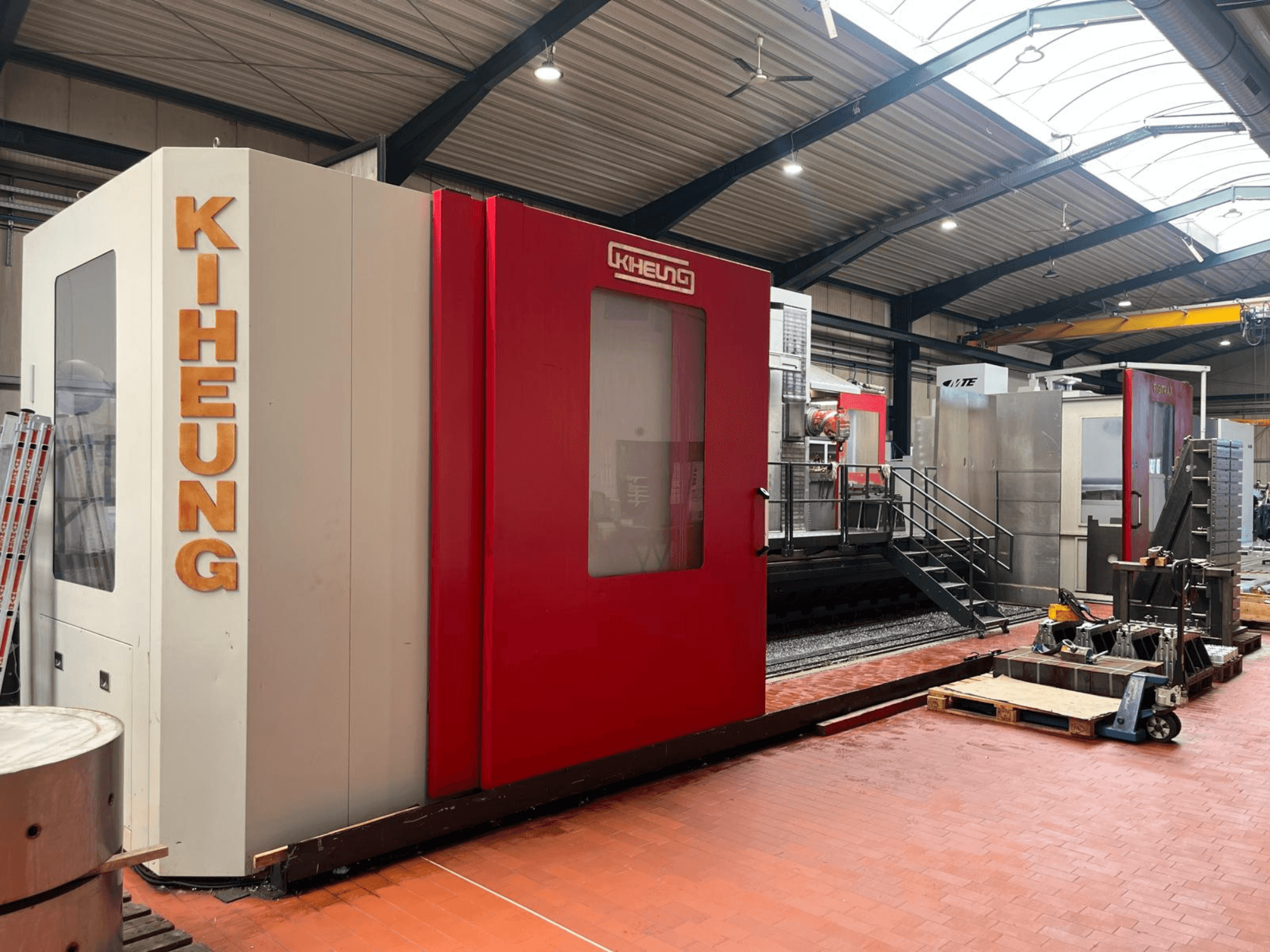

See 5-teljeline KIHEUNG RIGITRAX X 8000 on valmistatud 2011. aastal. Selle muljetavaldav X-telje liikumisulatus on 8000 mm, Y-telje liikumisulatus 1350 mm ja Z-telje liikumisulatus 2000 mm. Masin on varustatud võimsa 28 kW spindlimootoriga ja 40-kohalise tööriistavahetajaga, mis tagab tõhusa töö. Kui soovite omandada kõrgekvaliteedilisi freesimisvõimalusi, kaaluge meie müügis oleva KIHEUNG RIGITRAX X 8000 alusega freesmasina ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: KIHEUNG
- aasta: 2011
- MUDEL: RIGITRAX X 8000
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vooditüüpi freespink
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - KIHEUNG RIGITRAX X 8000
Kontrollseade
- Juhtimismärk: HEIDENHAIN
- Juhtimismudel: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Mõõtmed
- Masina kaal: 45000 kg
- Laua pikkus: 9950 mm
- Laua laius: 1150 mm
Liikumine
- Telgede arv: 5
- X-telje liikumine: 8000 mm
- Y-telje liikumine: 1350 mm
- Z-telje liikumine: 2000 mm
Tehnilised andmed
- Pöörleva jõud: 28 kW
- Pöörlev kiirus: 4000 RPM
Lisainformatsioon
- Põhikompuuter: MC 422 C koos tarkvarapakettidega 1 ja 2
- Laua pikkus: 9950 mm
- Laua laius: 1150 mm
- T-soonte pind: 9 x 22 / 10 x 22 nr. x mm
- T-soonte vahekaugus: 125 mm
- T-soonide esipind: 2 x 22 mm
- Laua maksimaalne koormus: 3500 kg/m²
- Liikumiskiirus (kõik 3 telge): 10 000 mm/min
- Kiirliikumine (X-, Y-, Z-teljed): 16 000 mm/min
- X-telje edasiliikumisjõud: 70 Nm
- Y-telje edasiliikumisvõimsus: 27 Nm
- Z-telje edasiliikumisvõimsus: 50 Nm
- Spindli koonus: ISO 50, DIN 69871
- Spindli pöörlemiskiiruse vahemik (2 astet):
- 1. aste: 0–1000 p/min
- 2. aste: 1001–4000 p/min
- Peavõlli mootori võimsus (100% / 60%): 28 / 38 kW (SIEMENS peavõlli mootor)
- Teljeajamid: SIEMENSi vahelduvvooluajamid
- Jahutusvedeliku mahuti maht: 500 l (ilma spindli läbivjahutuseta) / 1500 l (spindli läbivjahutusega – 2 pumpa)
- Lineaarne mõõtesüsteem: HEIDENHAINi mõõteskaalad koos DA 300 suruõhusüsteemiga
- Spindli reduktor: ZF reduktor, 2-kiiruseline (1–1000 / 1001–4000 p/min), jahutatav
- Freesipea: universaalne automaatne freesipea A 4 Plus, „HURON“ süsteem, jahutatav, kahepoolne pöörlemine 2,5° x 2,5°, programmeeritav ja automaatne positsioneerimine 2,5° täpsusega 45° ja 90° tasanditel (5-teljeline samaaegne / indekseerimisvalmistus)
- Tööriistavahetaja: 40-positsiooniline vertikaalne/horisontaalne kett-tüüpi süsteem, servomootoriga ajendatud, HEIDENHAIN-kooderi jälgimisega
- Spindli läbiv jahutusvedelik (CTS / IKZ): 16 baari kõrgjõudlusega jahutussüsteem paberfiltriga (DEUBLIN pöörlev liitmik, 16 baari spindlile, 8 baari 6 jahutusdüüsile spindli otsas)
- Jahutusvedeliku mahutid: 2 mahutit (1200 l puhta vedeliku mahuti ja 500 l eelmahuti) paberlindfiltrisüsteemiga (paberi laius 500 mm, filtreerimistäpsus 10 mikronit)
- Laastutranspordilint: lai hingedega lintkonveier X 8000 tagaküljel, kõrgendatud väljalaskeava
- Mõõteseadmed: ettevalmistatud TS 220 töödeldava detaili puuteproovi ja TT 140 tööriista puuteproovi jaoks
- Lisafunktsioonid: hüdrauliline vastukaal Z-teljel, spindli orientatsioon jäigaks keermestamiseks, PLC ettevalmistus 4. teljeks, automaatne koonuse puhastusseade (A2 + A4 pea), automaatne keskmäärimine, elektrooniline kaasaskantav käsiratas HEIDENHAIN HR-410, Etherneti liides, automaatne väljalülitamine
- Masina kaitsekorpus: osaline kaitsekorpus 2 esiuksiga mudelitel X 4000 või 4 esiuksiga mudelitel X 6000 – X 8000
- Värv: helehall RAL 7035, karmiinpunane RAL 3002
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
