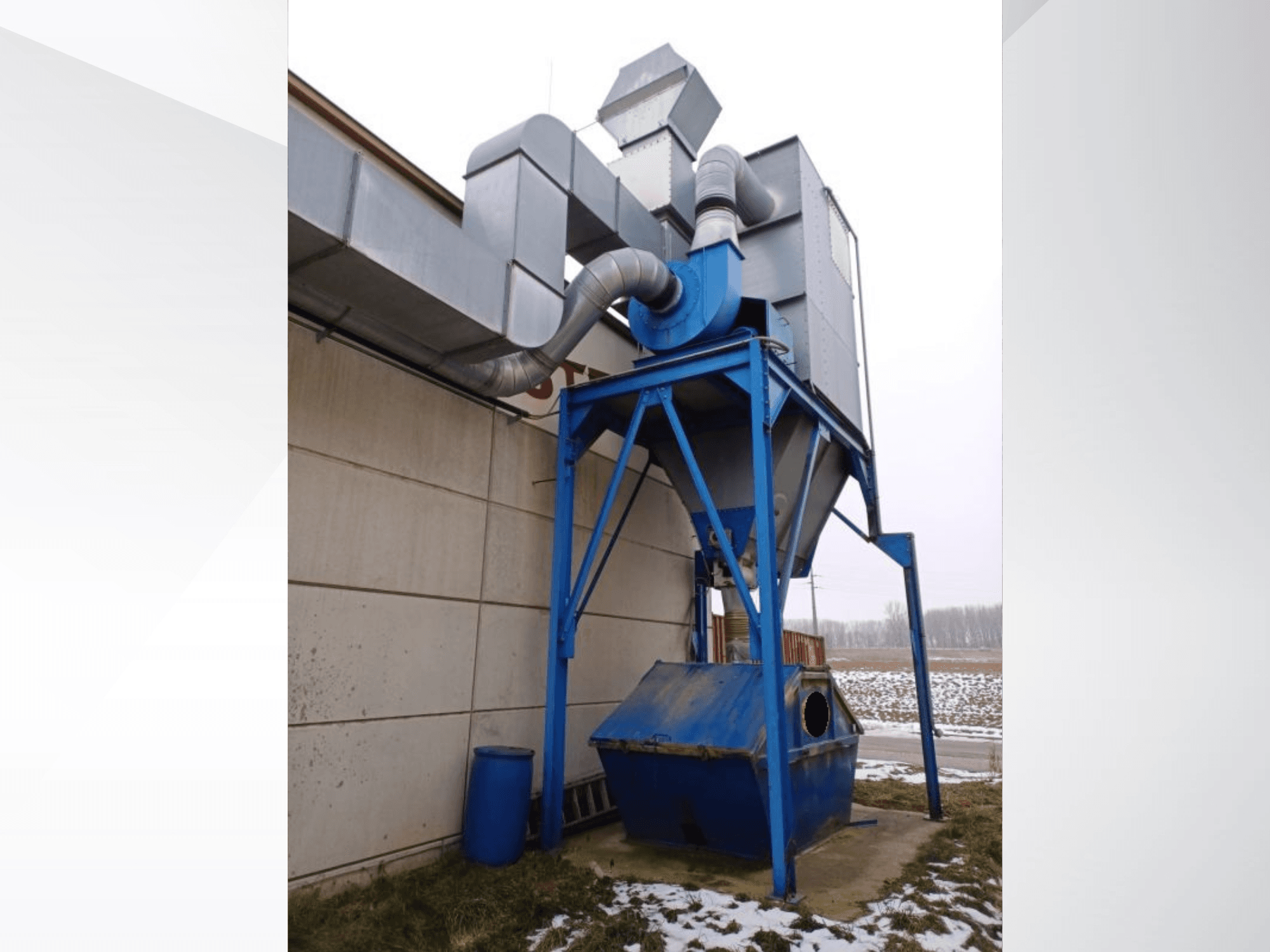

LBH - Suction systemAT-OTH-LBH-2002-00001

• Tagasivool/väljavool (tehnilised andmed):

  • kanalite ristlõige: 700 x 700 mm

  • Tagasivoolukiirus: 7,5 m/s

  • Väljatõmbeõhu kiirus töökojas: <0,5 m/s

  • Mürarõhk 3 m kaugusel väljalaskeavast (suvine töö): 55 dB(A)

• Väljatõmbeventilaator:

  • Konstruktsioon: Rihmamootoriga radiaalventilaator (tiivik on staatiliselt/dünaamiliselt tasakaalustatud).

  • Tüüp: VSR-080-0450-K

  • Mootori võimsus: 22 kW

  • Õhuvool: 13 750 m³/h

  • Kogurõhk: 3000 Pa

  • Peatoru läbimõõt (ventilaatori pool): 450 mm

  • Väljatõmbamiskiirus: 24 m/s

  • Helirõhk 3 m kaugusel: 78 dB(A)

• Vahepealne filtrisüsteem:

  • Filtrivahend: Polüestrist nõelavildist voolikud

  • Puhastamine: 2 vibratsioonimootorit, igaüks 180 W / 3000 min-1

  • Filtri pindala: 155 m²

  • Filtri pindala koormus: 88 m³/h m² kohta

  • Puhta õhu tolmujääk: <0,2 mg/m³.

  • Kasutuskategooriad: U, S, G

  • Paigaldamine: Välitingimustes koos tsingitud ilmastikukaitsekattega

  • Ajamid: 0,55 kW; 0,55 kW; 0,55 kW; 0,55 kW; 0,55 kW.

• Torusüsteem (tehnilised andmed):

  • Peamine laastu väljatõmbetoru: Ø459 mm

  • Õhukiirus väljatõmbepunktides: 22-26 m/s

Lisaseadmed

• Kanalisatsioon ja ohutus:

  • Tsingitud tagasivoolu-/väljatõmbekanalid

  • Katsetatud K90 tuletõkkeklapp seina läbilaskmisel

• Juhtimisseadmed/automaatika:

  • Sagedusmuundur (VFD) lülitus/juhtimiskapis muutuva õhuhulga reguleerimiseks

• Vibratsiooni/müra isoleerimine:

  • Ventilaator on paigaldatud vibratsiooniklappidele

  • Imu- ja survepoolsed kompensaatorid

• Filtri väljavool ja käitlemine:

  • Kruvikonveier (väljastusruvi) koos tigukonveieriga.

  • Kummitihendiga pöördventiil (lüüs); ketas/ahelaajamiga.

  • Laastude kogumiskonteiner (filtri väljalaske all)

• Kaitse- ja ohutussüsteemid:

  • Väljaspool ja allapoole suunatud, C-liitmikuga lõppev kustutusliin koos puhuripihustitega.

  • lõhkeseadmed (plahvatuskaitse) vastavalt VDI 3673.

• Torustik ja ühendusdetailid:

  • Tsingitud torustikuvõrk koos torude, põlvedega, hargnemiskohtadega, klambritega.

  • Üleminekud/muhvid masinatele

  • Paindlikud väljavooluvoolikud koos voolikuklambritega

  • Tsingitud sulgeventiilid kasutamata väljatõmbepunktide jaoks
