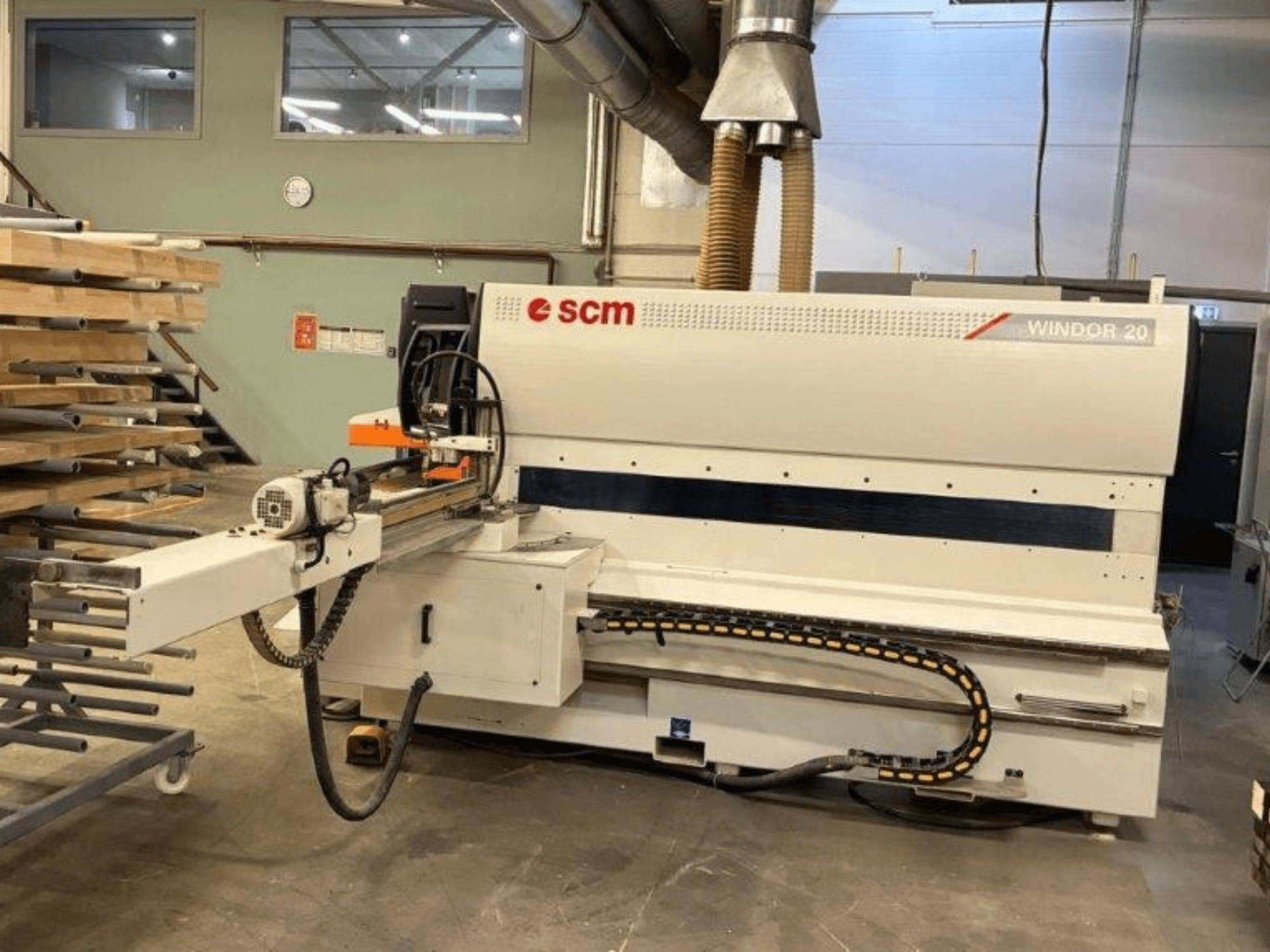

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Seadme kirjeldus: Nurkseadmete töötlemiskeskus puidust akna- ja uksekomponentide ühepoolseks rist- ja pikisuunalise töötlemiseks

• Seisund/töökorras: Töökorras, voolu all; võimalik kohapeal üle vaadata ja proovida

• Seerianumber: 1088

• Töödeldava detaili pikkus: 200–2 800 mm

• Töödeldava detaili laius: 40–200 mm

• Töödeldava detaili paksus: 30–140 mm

• Otsalõike-/põiksaagimisseadme mootor: 4 kW

• Põiksaagimise saeketera läbimõõt: 400 mm

• Põiksaagimise spindli pikkus: 620 mm

• Põiksaagimise spindli läbimõõt: 50 mm

• Tööriista maksimaalne välisläbimõõt (põiksaagimine): 320 mm

• Maksimaalne tapimisläbimõõt: 370 mm

• Profiililõikespindlid: vähemalt 2 spindlit (võlli läbimõõt 50 mm, pikkus 320 mm)

• Tööriista maksimaalne välisläbimõõt (profiilimine): 240 mm

• Profiilimisvõimsus: tavaliselt 10 HP (7,5 kW)

• Abiseadmed: spetsiaalne võll liistude soonte freesimiseks; integreeritud klaasiliistude kogumis-/lõikamisseadmete rühm

• Põiksaagimise liuguri kiirus: 4–25 m/min (elektrooniliselt juhitav automaatne kahekiiruseline liugur)

• Profiililõikamise etteandekiirus: 3–15 m/min

• Nurga reguleerimine: elektrooniline kallutusreegel ±60° automaatse SCM „Rotaten” süsteemi abil

• Juhtimine ja käitamine: CNC-telgede kaudu juhitavad mitme töötsükli spindlid; CNC-pikkuspiirik; mootoriga rihma töödeldava detaili tagasitoimetamissüsteem ühe operaatori tööks

• Üldmõõtmed (P × L × K): 6 700–9 500 mm × 4 200–4 500 mm × 2 000 mm

• Kogukaal: umbes 4 500–5 500 kg

• Toitepinge: 380 V

Lisavarustus

• Täielik Euro tööriistakomplekt (2009), väga heas seisukorras
