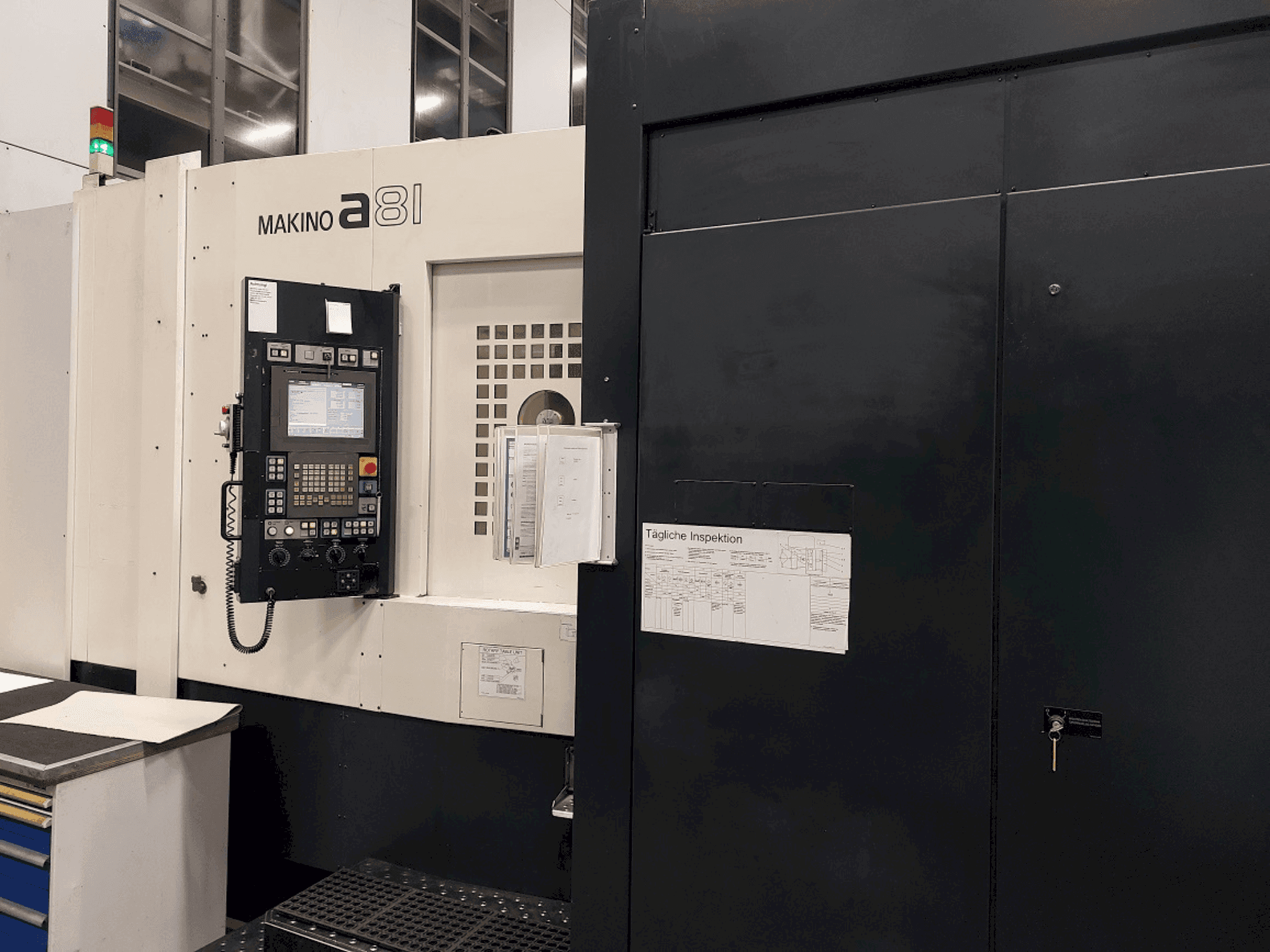

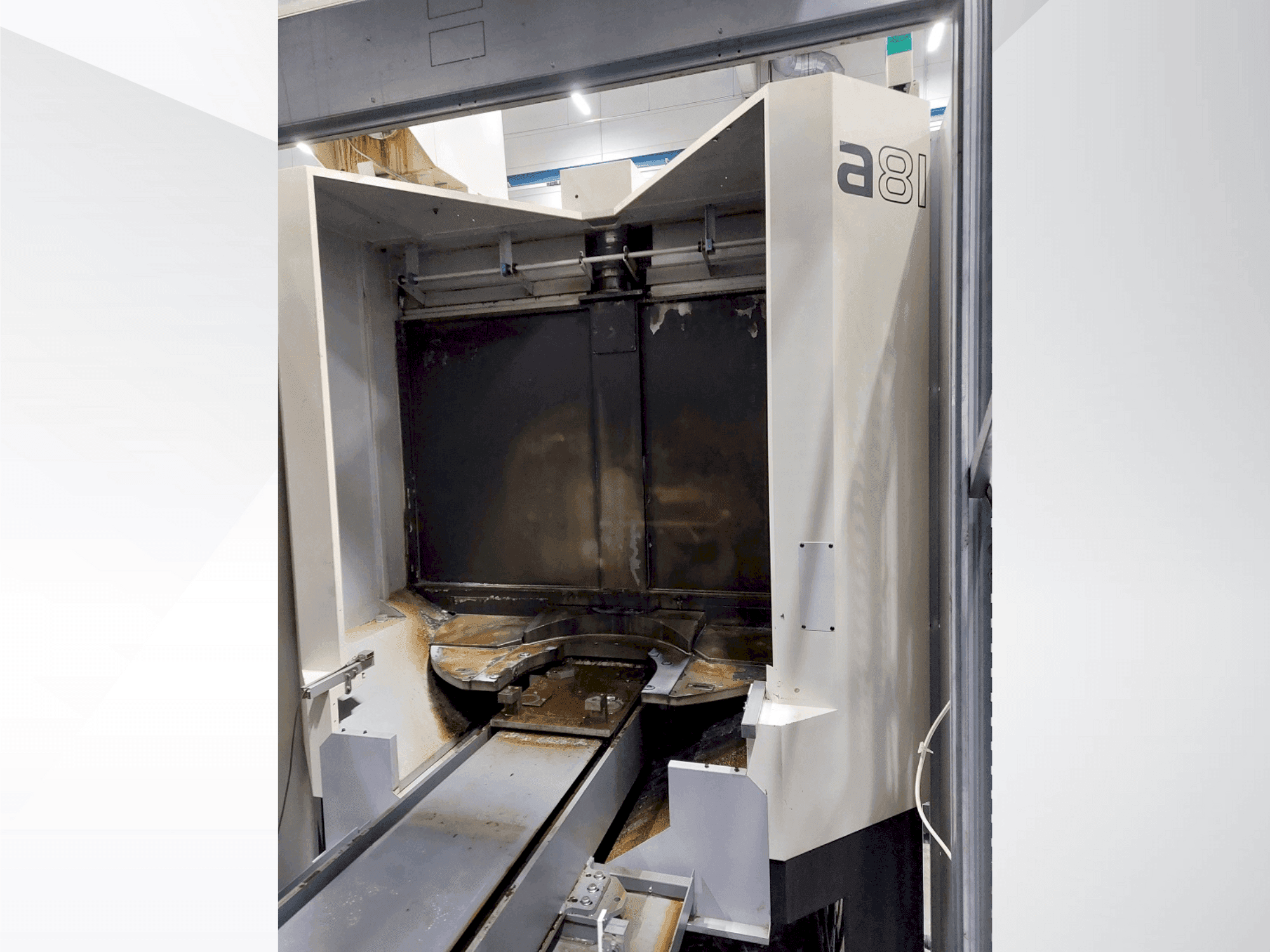

Makino - a81DE-MIL-MAK-2008-00002

Lisavarustus

• Spindli jahutus

• Paagisüsteem Knolli kompaktsete ribafiltritega, 3200 liitrit

• Jahutusvedelikuga varustamine läbi spindli

• Õliudu väljatõmbamine

• Kraapimislindi konveier

• Ümberehituskomplekt eraldiseisvaks tööks (praegu kasutatakse süsteemimasinana)

Masina eelised

Masinate tehnilised eelised

• Kolonni põikisuunaline liikumine (x-telg): 900 mm

• Spindliseadme kõrguse reguleerimine (y-telg): 800 mm

• Laua pikisuunaline liikumine (z-telg): 1020 mm

• Lubatud pöörlemisläbimõõt tööpiirkonnas: 1000 mm

• Max. Pöördekõrgus kaubaaluse pinnast: 1300 mm

• Kaubaaluse suurus: 630 x 630 mm

• Palett - nc - pöörlev laud 4. nc-teljega

• Sisendlahutus: 0. 001°

• Positsioneerimistäpsus: ± 3 kaaresekundit

• Tööriistamahuti 242 hoiukohta

• Valgustus ja filtreerimine:

  • Korpuse valgustus (tagantjärele paigaldatud).

  • Pump ja jämedafiltreerimine voodi ja tööpiirkonna loputamiseks.

  • 100 µm filtrivill.

• Jahutussüsteemid:

  • Sisemine jahutus spindli kaudu (IKZ).

  • Rõhuastmed kuni 50 baari.

  • 40 µm topeltsiduriga filter.

  • Välise jahutuspumba jaoks ettevalmistatud paigaldus.

• Tarkvara ja juhtimine:

  • Fanuc Macro B.

  • HD-Skip-funktsioon.

Valikuline

• Ladustamine ja kaubaalused:

  • Kaasa kaks kaubaalust.

  • Tööriistahoidja mahutavus: 241 tükki.

Täiendav teave

Toiteallikas 400 V, 3-faasiline vahelduvvool, 50 Hz Võimsus: 72 kVA Juhtimissüsteem Valikud 48 nullpunkti ja kohandatud makro B Tööriista eluea jälgimine Tööriista purunemise tuvastamine Adaptive feed control Suruõhk läbi spindli Knoll kompaktne lintfilter, 3200 liitrit Magnetseparaator Topeltlülitusega filter IKZ jaoks Jahutusvedeliku juurdevool läbi spindli Suruõhk läbi spindli Õliudu väljatõmbamine Kraapimislindi konveier Juhtimissüsteem: Makino Pro5 Valikud 48 nullpunktile ja kohandatud makro B Tööriista eluea jälgimine Tööriista purunemise tuvastamine (paralleelselt põhitööga) Adaptive feed control Conversion Kit for Stand-Alone Operation (praegu kasutatakse süsteemimasinana (FFS/FMS)) Kaubaaluste vahetamise seade, mis paigutab 2 kaubaalust vahelduvate tsüklitega väljaspool tööala asetsevale jaamale Kaubaaluste hoidja pööratav, indekseeritud 90° intervallidega, 0-positsioon elektrooniliselt jälgitav Kodeerimine automaatse programmikõne jaoks kaubaaluse sisestamisel Kaubaaluste hoidmise jaam on kaitstud kaitseseadme ja elektrilise blokeeringuga.
