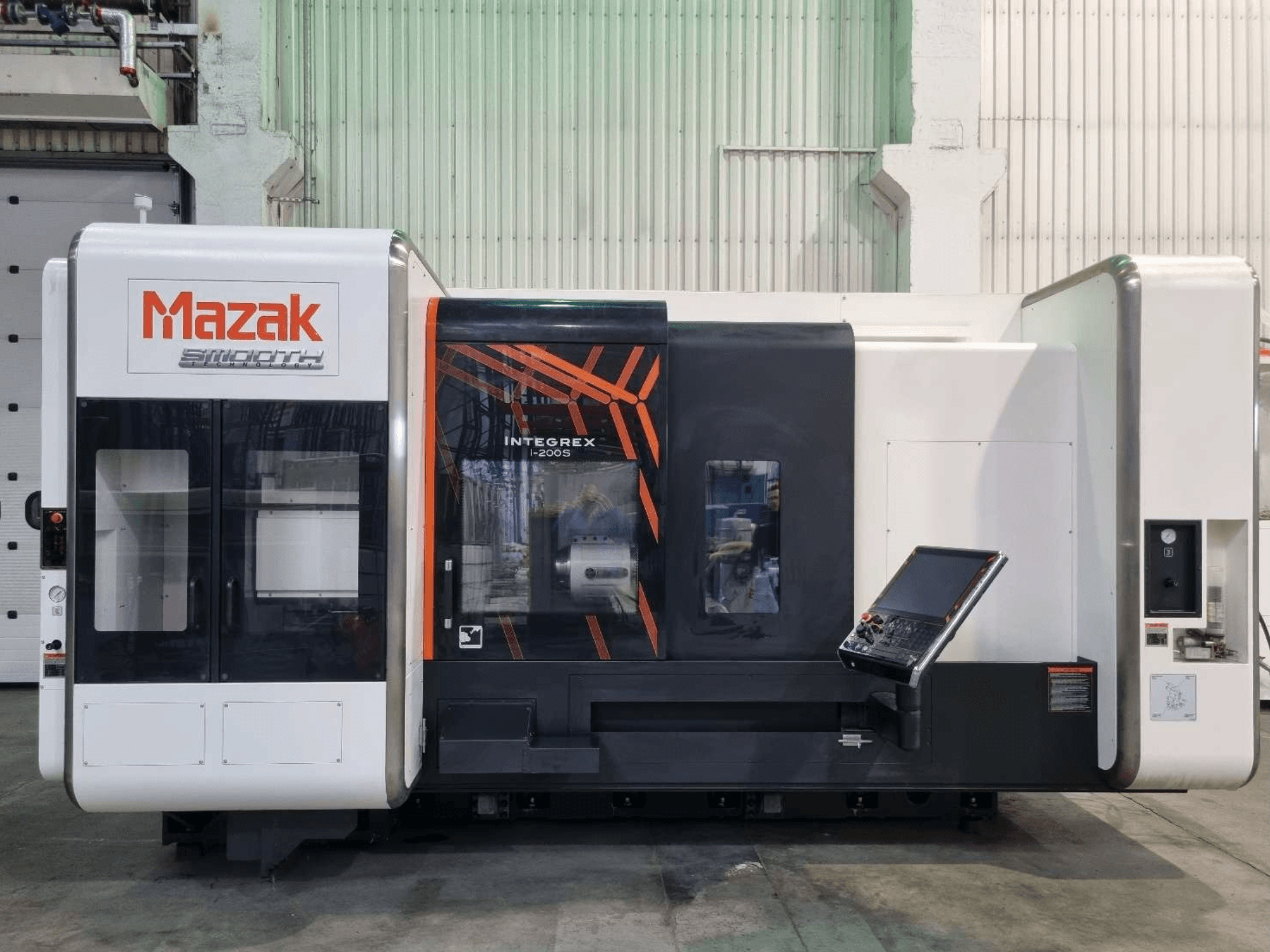

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Tööaeg: 68 tundi

• Saadavus: .

• Peamised võimalused:

  • Täielik 5-teljeline samaaegne töötlemine

  • Põhispindel + teine spindel

  • Freespindel automaatse tööriistavahetaja abil

  • Täielik treimine ja freesimine ühes seadistuses

• Võimsus ja tööpiirkond

  • Maksimaalne õõtsumine: Ø658 mm

  • Pöördumine üle ristliuguri: Ø658 mm

  • Maksimaalne töötlemisläbimõõt: Ø658 mm

  • Maksimaalne töötlemispikkus: 1519 mm

  • Tangede võimsus (põhispindel): Ø102 mm

  • Tangede mahutavus (teine spindel): Ø65 mm

  • Maksimaalne kandemass (põhispindel): 650 kg

  • Maksimaalne kandemass (teine spindel): 300 kg

• Põhispindel (HD1)

  • Tooriku suurus: 12"

  • Spindli puur: Ø112 mm

  • Mootori väljund: 22 / 18,5 kW

  • Pöördemoment: 883,3 / 716,2 Nm

  • Kiirendusaeg: 4.9 s

  • Õhupuhastussüsteem: Kaasas:

  • Täiendav konfiguratsioon: HD1 spindel; standardse spindli silindri ja pingi eemaldamine.

• Teine spindel (HD2)

  • Tooriku suurus: 8"

  • Maksimaalne kiirus: 5000 pööret minutis

  • Spindli puur: Ø76 mm

  • Mootori väljund: 18,5 / 15 kW

  • Pöördemoment: 325 / 238 Nm

  • Kiirendusaeg: 4.5 s

  • Tehase lisavarustus: HD2 spindli sünkroonimisfunktsioon

• Freespindel

  • Maksimaalne pöörlemiskiirus: 12 000 p/min

  • Mootori väljund: 24 kW

  • Jahutus: Õli ja õhk

  • Tööriistaliides: HSK-A63 (T63)

  • 90° indekseerimise aeg: 0,5 s

  • Kiirendus: 1.27 s

  • Määrimine: Õli ja õhk

  • Tööriista maht:

    • Tööriistad: Välisõõte: treipingi tööriistad: □25 mm

    • I.D. treipingid: Ø40 mm

    • Freesimistööriistad: Max Ø125 × 400 mm

• Telgede liikumisteed

  • W: 1574 mm

  • Kiirliikumine: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Tööriistasüsteem ja hoidik

  • Tööriistasüsteem: CAPTO C6

  • Tööriistamahuti mahutavus: 72 positsiooni

  • Automaatne tööriistavahetaja: Komplektis

  • Funktsioonid: Tööriista purunemise tuvastamine hoidikus; ülekoormuse tuvastamine

• CNC-funktsioonid ja tarkvara

  • 5-teljelise töötlemise funktsioonipakett

  • Tööriista raadiuse kompenseerimine 5-teljelise töötlemise puhul

  • Silindriline interpolatsioon

  • polaarkoordinaatide interpolatsioon

  • Sünkroonne keermestamine koos freespindliga

• Jahutus ja ettevalmistus

  • Läbi tööriista jahutusvedeliku: 7 MPa

  • Ettevalmistus õliudu ekstraheerimise süsteemiks

• Tähtsündmused

  • Praktiliselt uues seisukorras, ainult ~68 töötunniga

  • Väga rikkalik tehasekonfiguratsioon

  • Täielik 5-teljeline samaaegne töötlemine

  • Pea- ja allspindlikonfiguratsioon

  • 72 tööriista CAPTO-magasin

  • Tootmisvalmis, märkimisväärne kokkuhoid võrreldes uue masinaga

Täiendavad seadmed

• Laastude ja detailide käitlemine

  • Külgmine laastukonveier - Consep-tüüpi

  • Rihmtüüpi detailide konveier

• Varraste söötmine ja detailide käitlemine

  • LNS QLS II vardasöötur

  • Tangosööturi liidesekomplekt

  • Automaatne detailide püüdja

• Filtreerimine

  • SEI FILTRATION seade

    • Seeria: JT040

    • Mudel: 40/70-V-I-R-FM

    • Aasta: 2018

• Muud tarvikud

  • Masinate kinnitusankrud

  • 3-värviline masina oleku signaallamp
