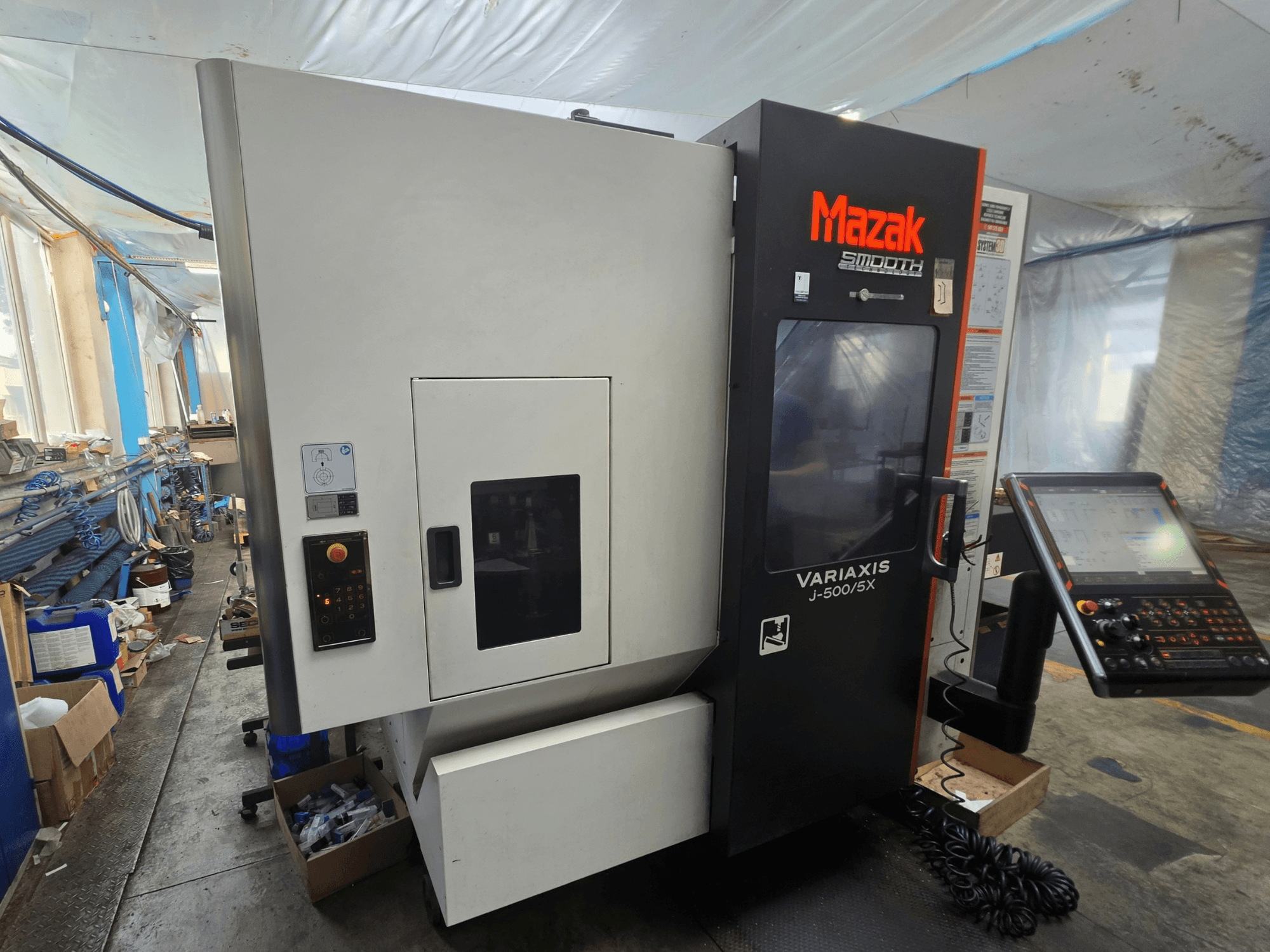

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Lõikamisaeg („ainult lõikamine”): 14 396 tundi 54 minutit

• Töömaht ja liikumisulatus

  • Tööeseme maksimaalne läbimõõt: 500 mm; kõrgus: 350 mm

  • A-telje kaldenurk: -120° kuni +30°; C-telje pöördenurk: ±360°

  • A/C-telje indekseerimissamm: 0,0001°

  • Kiirliikumine X/Y/Z: 30 000 mm/min

  • Maksimaalne lõiketoit X/Y/Z: 30 000 mm/min

  • A-telje indekseerimisaeg: 0,6 s 90° kohta

  • C-telje indekseerimisaeg: 0,55 s 90° kohta / 1,05 s 180° kohta

  • Juhikud: rull-lineaarsed juhikud

• Lauad ja vabadused

  • Kallutatav/pöörlev laud A- ja C-telgedega

  • Laua mõõtmed: 500 × 400 mm

  • T-soonega laud (vastavalt lõplikule konfiguratsioonile)

  • Spindli ots lauapinnast, laud horisontaalselt: 50–560 mm

  • Spindli otsa kaugus lauast, kui laud on vertikaalasendis: 40–550 mm

• Spindel

  • Spindli jahuti; spindli jahutusõli paak: 16 L

  • Programmeeritav spindli suund 1° sammuga

• Tööriistavahetaja ja magasiin

  • ATC taastamisfunktsiooniga; digitaalne salvekuvar; salve välispaneel

  • Tööriista valik: fikseeritud hoidiku aadressid koos automaatse lühima tee valikuga

  • Tööriista maksimaalne pikkus: 300 mm

  • Tööriista maksimaalne läbimõõt, kui kõrval asuvad tööriistad on paigas: 90 mm; kui kõrval asuvad pesad on tühjad: 130 mm

  • Töötsükli aeg: 6,20 s

• Mõõtmine ja sondimine

  • Tööriista pikkuse automaatne mõõtmine ja tööriista purunemise tuvastamine

  • G37 automaatne tööriista pikkuse mõõtmise funktsioon

  • Absoluutne positsioneerimissüsteem

  • MAZA-CHECK süsteem

  • RMP600 töödeldava detaili sondi ettevalmistus

• Jahutusvedeliku ja soojuse juhtimine

  • Kõrgsurve jahutusvedeliku läbivool tööriista kaudu (~15 kgf/cm² ≈ 14,7 bar), voolukiirus ~35 L/min

  • Jahutusvedeliku paak: 300 L

  • Jahutusvedeliku loputussüsteem

  • X/Y/Z-telgede kuulkruvide jahutus

• Juhtimine ja tarkvara

  • MAZATROL dialoogipõhine ja EIA/ISO programmeerimine; samaaegne 5-teljeline juhtimine EIA/ISO-s

  • G00 kaldenurk; sujuv taaskäivitus; kaldu töötlemistasand; pöördajaotuse etteandmine

  • Laiendatud töönihete arv: 300 paari; muutujad makrodes: 600 muutujat

  • Polaarkoordinaatide programmeerimine; Tornado töötlemistsükkel

  • Kiirtootmine ja silumine; pöördetelgede geomeetriline kompenseerimine

  • Suurepärane nurgakontroll; muutuva kiirenduse kontroll

  • Liidesed: USB, LAN, SD-mälukaart

• Ohutus, kaitsekest, vastavus

  • Tööala täielik kaitsekest koos ülemise kaanega

  • Lukustatud operaatori uks; tööala valgustus

  • Intelligent Safety Shield (ISS)

  • CE-märgis

• Automatiseerimine/kasutamisabivahendid

  • Masina automaatne sisse- ja väljalülitamine ning soojendamine

Lisavarustus

• Paremal küljel hingedega rihmkonveier terase töötlemiseks

• Euroopa turule mõeldud toitetrafo

• Masina paigalduskomplekt

• Poolakeelsed kasutusjuhendid ja ohutusmärgised
