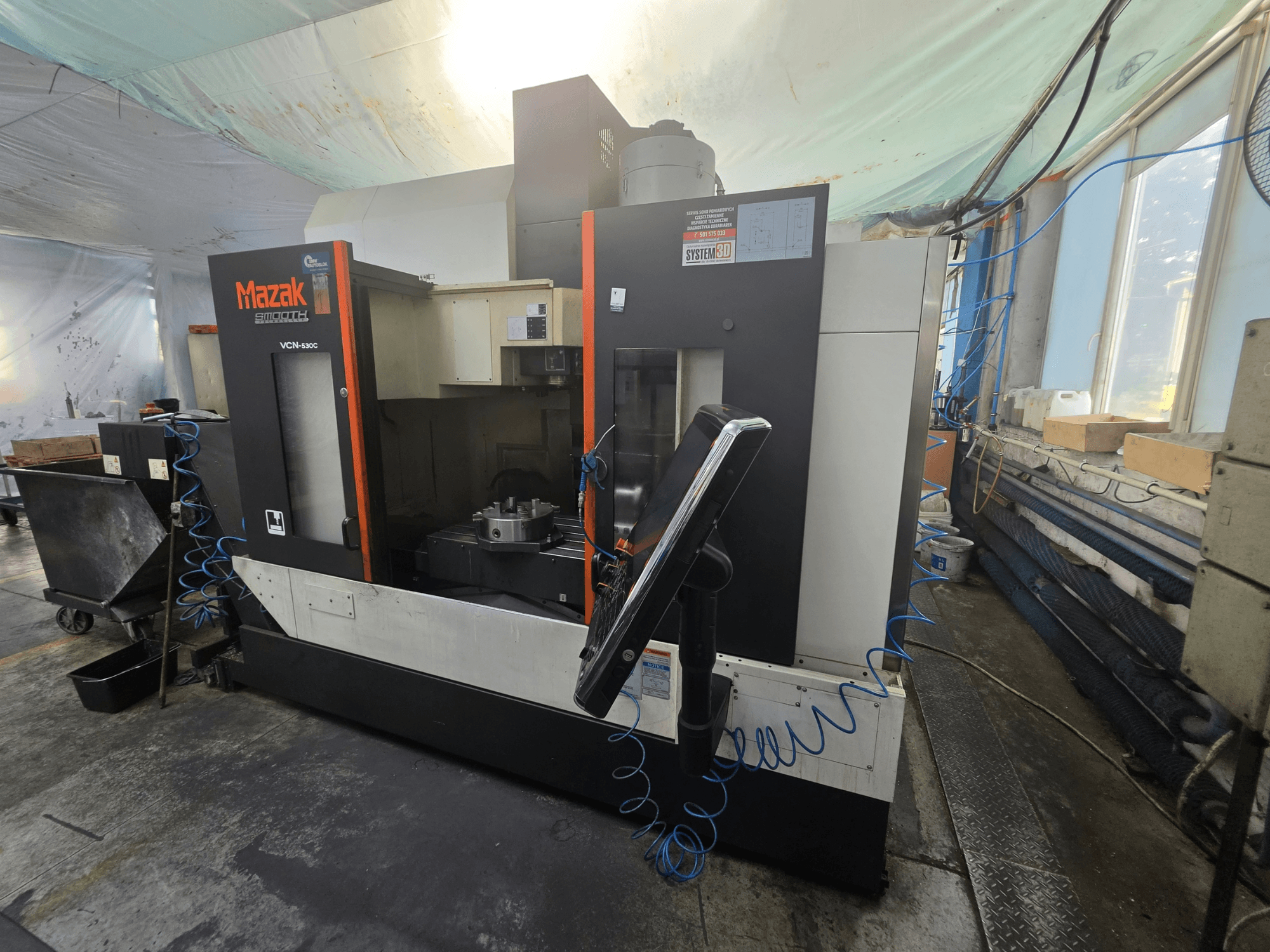

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Tööaeg (ainult lõikamine): 11 917 h

• Telgede liikumisulatus (standardne VCN 530C):

  • Lauapinna ja spindli otsa vaheline kaugus: 150–660 mm

  • Kaugus sambast spindli keskpunktini: 586 mm

• Töötamisala / võimsused:

  • Tööeseme maksimaalne pikkus: 1 300 mm

  • Tööeseme maksimaalne laius: 550 mm

  • Tööeseme maksimaalne kõrgus: 570 mm

  • Tööeseme maksimaalne kaal: 1 200 kg

• Töölaud:

  • Töölaua mõõtmed: 1 300 × 550 mm

  • T-soonid: 5; laius 18 mm; samm 100 mm

  • Märkus: Töölaua kandevõime ei vasta pöörleva laua kandevõimele

• Spindel:

  • Mootori võimsus: 18,5 / 11 / 7,5 kW (sõltuvalt töörežiimist)

• Tööriistad / ATC:

  • Tööriista maksimaalne pikkus: 350 mm

  • Tööriista maksimaalne läbimõõt: 80 mm (125 mm, kui kõrvalasuvad pesad on tühjad)

  • Tööriista vahetus: 1,3 s

• Toitekiirused:

  • Kiirliikumine X/Y/Z: 42 m/min

  • Lõiketoit: 1–42 000 mm/min

• Abiseadmed / mõõtmed:

  • Jahutusvedeliku mahuti maht: 250 l

  • Põrandapind (u.): 2 880 × 3 102 mm

  • Masina kõrgus (u.): 2 807 mm

• Masina komplektis sisalduvad funktsioonid (PD081 tootmispakett):

  • Tööeseme õhupuhastus

  • Kõrgsurve jahutusvedeliku läbivool spindli kaudu

  • Masina katted jahutusvedelikuga loputamine

  • Sünkroonne keermestamine

  • CNC-mälu: programmi maksimaalne suurus 8 MB

  • G00 kalle Pidev kiirliikumise optimeerimine

Lisavarustus

• Neljas telg:

  • Tsudakoma NC pöörlaud, mudel RNE-200L (Jaapan), 250 mm kinnitusplaadiga

  • Neljanda telje ettevalmistus masinal

• Laastude eemaldamine:

  • Vasakul küljel asuv Crowtheri liigendrihmaga laastutransportöör

  • Vasakpoolse laastutranspordööri ettevalmistus

• Mõõtmine:

  • Renishaw OMP60 töödeldava detaili sond

  • OMP60 paigaldamine masinale

• Eemaldamine:

  • Filtermist FX6002 õliudu eemaldusseade

• Muu:

  • Töödetaili kinnitussüsteem

  • Pneumaatiline jahutusvedeliku pesupüstol
