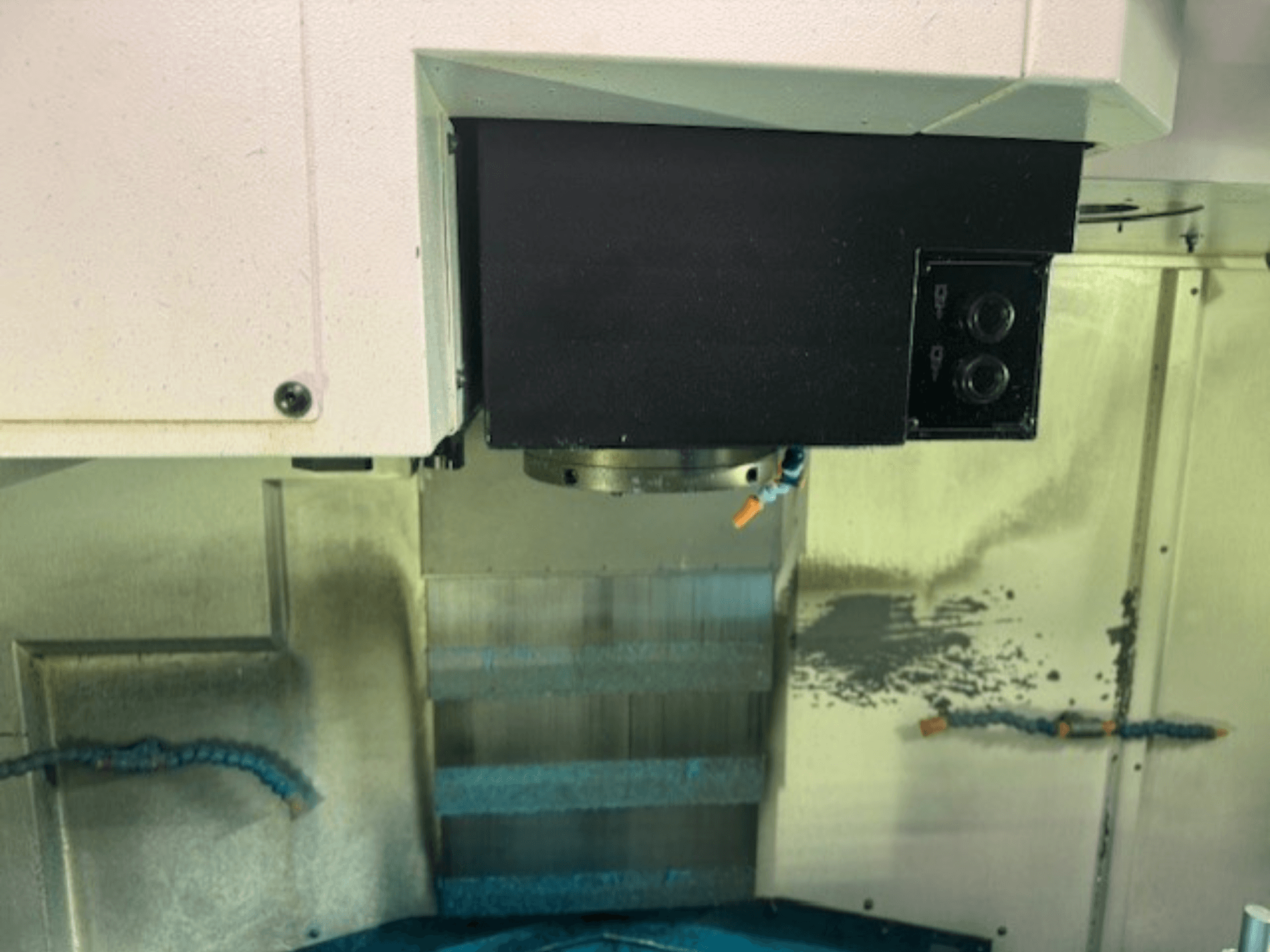

CNC-freespingi juhtpaneeli ja tööriistahoidiku lähivaade, mis näitab kaubamärgi üksikasju, nuppe ja tööpinda.
CNC-freespingi juhtpaneeli ja tööriistahoidiku lähivaade, mis näitab kaubamärgi üksikasju, nuppe ja tööpinda.

Mazak - VCS 530CHU-MIL-MAZ-2014-00002

72.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 3-teljeline Mazak VCS 530C vertikaalne töötlemiskeskus on toodetud 2014. aastal. Selle laua suurus on 1300x550 mm, X/Y/Z-nihikud 1050/530/510 mm ja maksimaalne spindli kiirus 12000 min-¹. Masin toetab laua koormust kuni 1200 kg ja sisaldab 30 tööriista hoidikut, mille kiire tööriistade vahetamise aeg on 2,8 sekundit. Kaaluge võimalust osta see Mazak VCS 530C vertikaalne töötlemiskeskus. Võtke meiega ühendust, kui soovite selle masina kohta lisateavet.

Ülevaade

  • kaubamärk: Mazak
  • aasta: 2014
  • MUDEL: VCS 530C
  • rakenduse tüüp: Freesimine
  • Asukoht: Ungari
  • seadme tüüp: Vertikaalne töötlemiskeskus

Tehniline teave - Mazak VCS 530C

Mõõtmed

  • Masina kõrgus: 2808 mm
  • Masina pikkus: 2929 mm
  • Masina kaal: 6800 kg
  • Laua koormus: 1200 kg

Liikumine

  • Telgede arv: 3
  • X-telje liikumine: 1050 mm
  • Y-telje liikumine: 530 mm
  • Z-telje liikumine: 510 mm

Tehnilised andmed

  • Maks. tööriista kaal: 8 kg
  • Spindli võimsus: 18.5 kW
  • Spindli kiirus: 12000 RPM

Lisainformatsioon

  • Tabel

    • Suurus (X): 1300 mm

    • Suurus (Y): 550 mm

    • T-pesad: 5 tk; laius 18 mm; samm 100 mm

  • Teekonnad ja vahemaad

    • Kaugus spindli nina ja laua vahel: 150-660 mm

    • Kaugus spindli ja samba vahel: 586 mm

  • Spindel

    • Koonus: 7/24 koonus nr.40

    • Mootori võimsus: 18,5 kW (5 min), 15 kW (10 min), 7,5 kW (pidevalt)

    • Maksimaalne pöördemoment: 95,5 Nm

  • Söötmise kiirus

    • Kiirliikumine (X/Y/Z): 42 m/min

    • Kiirendus/aeglustus: 0.6 G

    • Maksimaalne lõikesööt (X/Y/Z): 8 m/min

  • Täpsus

    • Positsioneerimistäpsus (X/Y/Z): 0,012 mm

    • Korratavus (X/Y/Z): 0,008 mm

  • Tööriistamahuti

    • Maht: 30 tööriista

    • Tööriistade liides: ISO 40

    • Maksimaalne tööriistade läbimõõt: 80 mm (125 mm, kui kõrvalolevad taskud on tühjad)

    • Maksimaalne tööriistade kaal: 8 kg (kokku 120 kg)

    • Tööriista maksimaalne pikkus: 350 mm

    • Tööriista vahetamise aeg (tööriistade vahel): 2.8 s

  • Masina mõõtmed

    • Laius: 2950 mm

  • Utiliidid

    • Toiteallikas: 3-faasiline vahelduvvool 400 V ±10%, 50-60 Hz

    • Kogu/jooksev energiavajadus: 29,96 kVA

    • Suruõhk: 5-9 baari; 200 l/min

    • Jahutusvedeliku mahutavus: 250 liitrit

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
