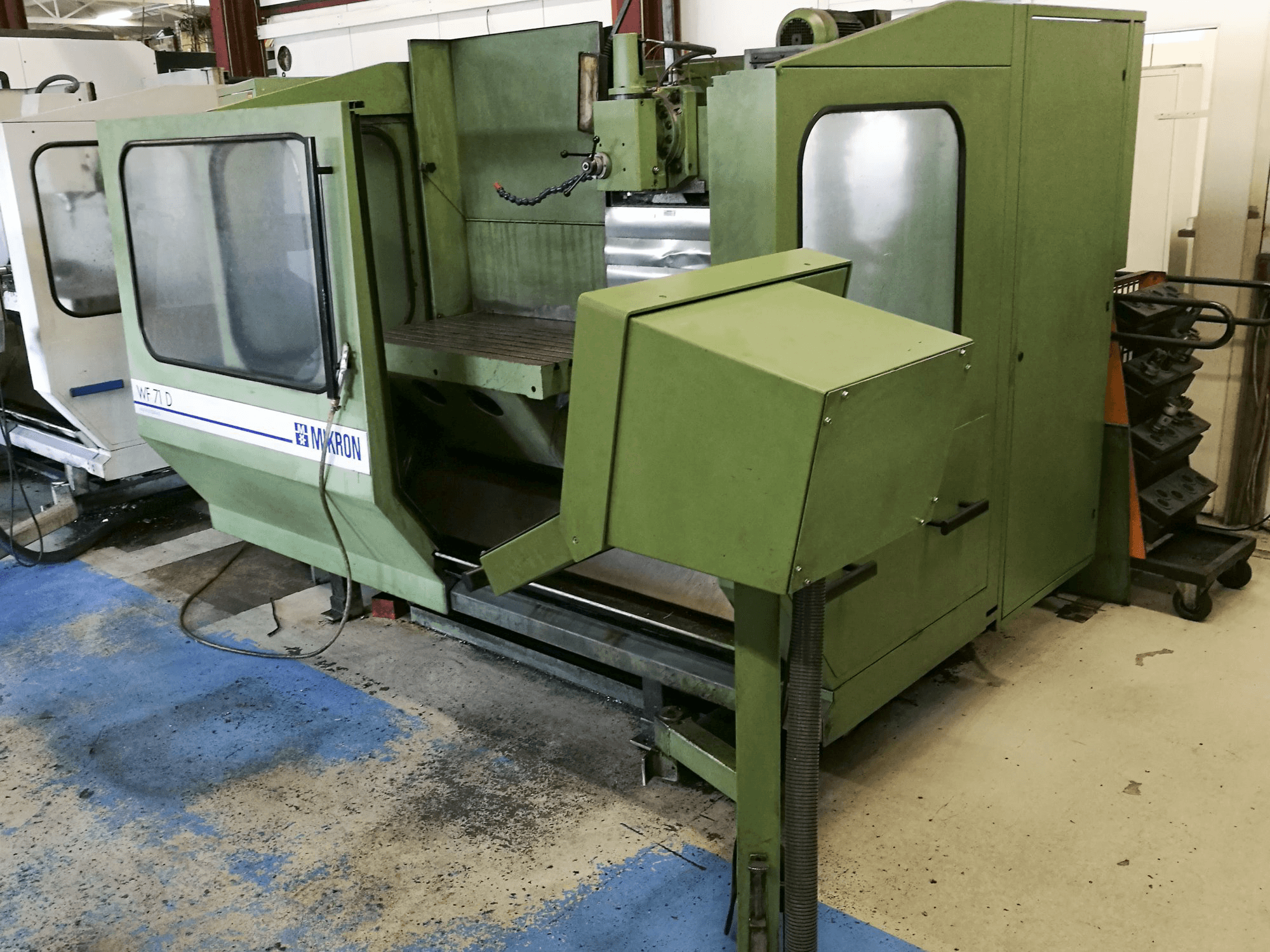

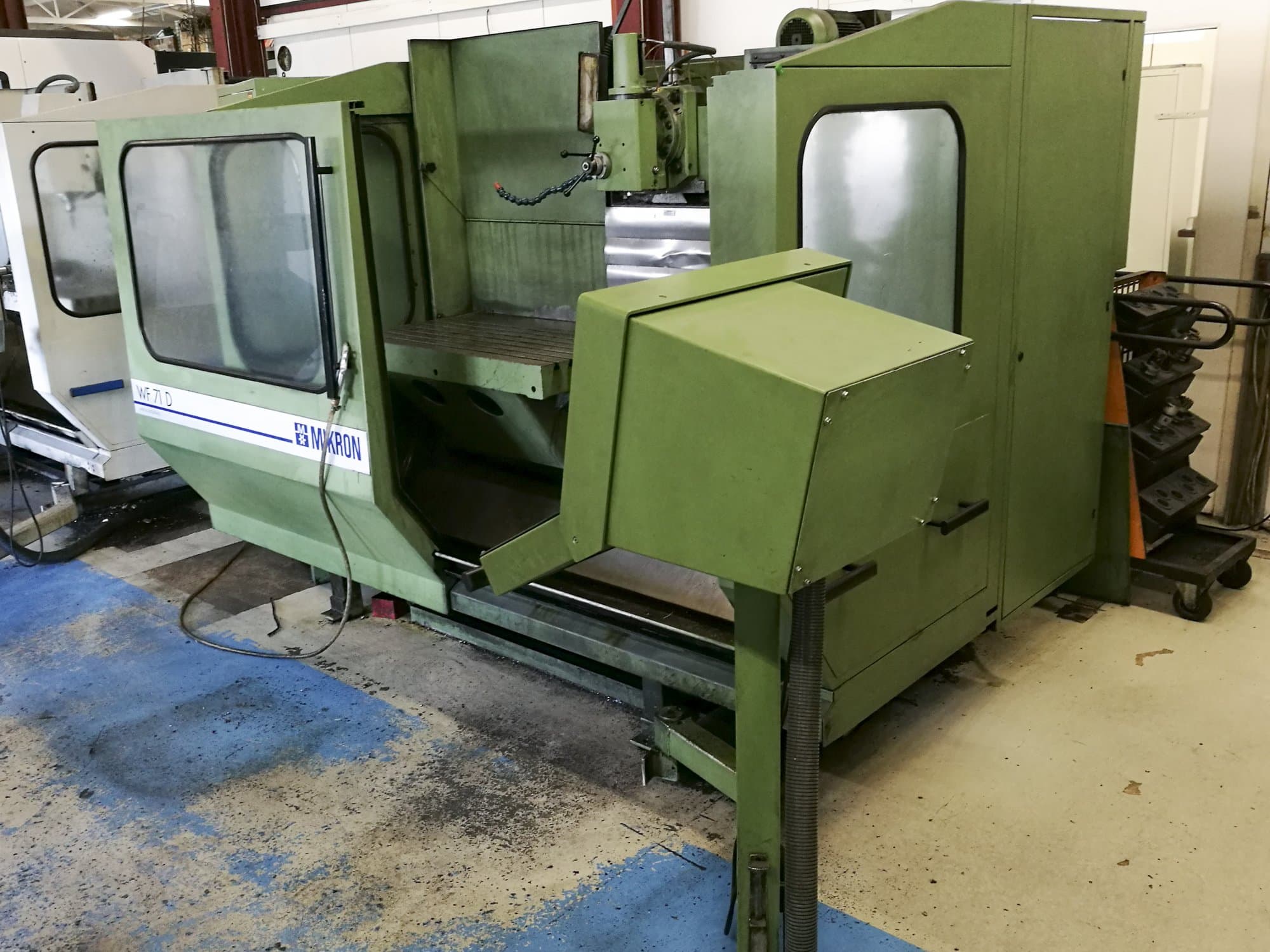

MIKRON - WF-71 DDE-MIL-MIK-1992-00001

Üldandmed

• Mõõtmislaius: 3304 mm
• Mõõtmissügavus: 2456 mm
• Mõõtmiskõrgus: 1990 mm
• Masina kaal: 3500 kg

Juhtseade

• Mudel: TNC 415
• Kaubamärk: HEIDENHAIN

Põhiajam

• Spindlite arv: 1
• Spindli kiirusvahemik: 40-4000 1/min
• Spindli mootori võimsus: 6 kW
• Tööriista koonus: SK40

Liikumine

• X-TELG Liikumine: 900 mm
• X-TELG Töökanal: 2-3000 mm/min
• X-TELG Kiire traavers: 6 m/min
• X-TELG Tagasilöök: 0.05
• Y-TELG Liikumine: 500 mm
• Y-TELG Töökanal: 2-3000 mm/min
• Y-TELG Kiire traavers: 6 m/min
• Y-TELG Tagasilöök: 0.03
• Z-TELG Liikumine: 500 mm
• Z-TELG Töökanal: 2-3000 mm/min
• Z-TELG Kiire traavers: 4 m/min

Toorik

• Tooriku kaal: 500 kg

Laud

• Välipikkus: 1000 mm
• Välilaius: 500 mm
• T-kujuliste süvendite arv: 7

Tööriistad

• Ladustatud avad: 12
• Maksimaalne kaal: 6 kg
• Tööriista maksimaalne läbimõõt: 80 mm
• Tööriista maksimaalne pikkus: 200 mm

Keskmine

• Peamine elektrooniline ühendus: 3x380 V / 50 Hz
• Voolutarve: 15.4 kVA
