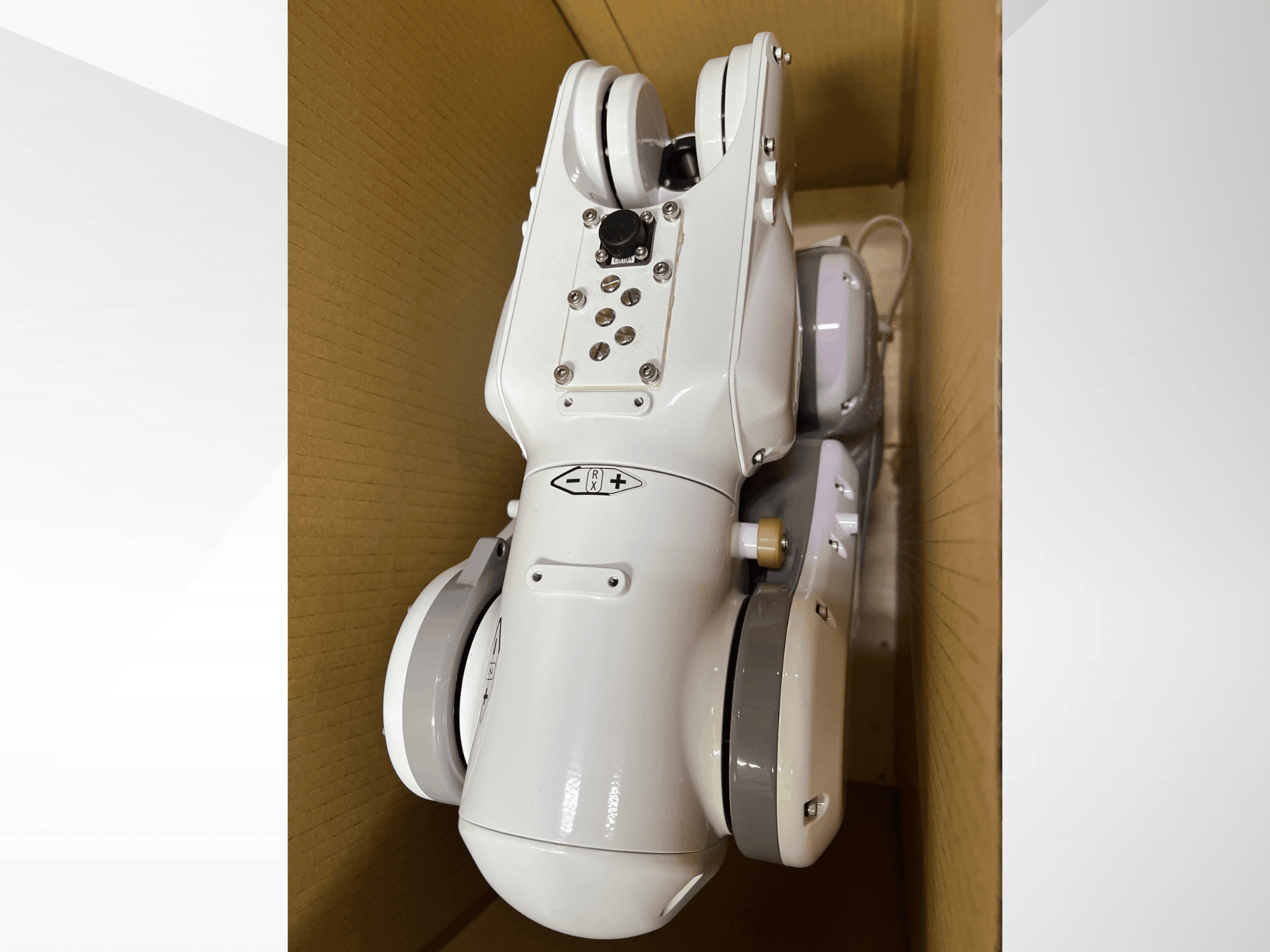

NACHI MZ04D robotkäsi ülalt vaadatuna, näidates selle elegantset valget disaini ning juhtpaneeli koos nuppude ja näidikutega.
NACHI MZ04D robotkäsi ülalt vaadatuna, näidates selle elegantset valget disaini ning juhtpaneeli koos nuppude ja näidikutega.

NACHI - MZ04DSI-ROB-NAC-2022-00001

17.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 6-teljeline robotkäsi NACHI MZ04D on toodetud 2022. aastal. Selle maksimaalne ulatus on 541 mm ja kandevõime 4 kg, mistõttu see sobib erinevateks rakendusteks. Robot on konstrueeritud vahelduvvoolu servoajamiga ning on tolmu- ja tilgakindluse kaitseastmega IP67. Kui otsite kvaliteetseid automatiseerimisvõimalusi, kaaluge meie müügil olevat NACHI MZ04D robotkätt. Võtke meiega ühendust, et saada lisateavet.

Ülevaade

  • kaubamärk: NACHI
  • aasta: 2022
  • MUDEL: MZ04D
  • rakenduse tüüp: Robootika
  • Asukoht: Sloveenia
  • seadme tüüp: Roboti käsi

Tehniline teave - NACHI MZ04D

Mõõtmed

  • Masina kõrgus: 173 mm
  • Masina pikkus: 490 mm
  • Masina kaal: 17 kg
  • Masina laius: 369 mm

Liikumine

  • Telgede arv: 6

Lisainformatsioon

  • Ajami süsteem: AC servo

  • Maksimaalsed liigendikiirused:

    • J1 (pöörlev): (200°/s): 3,49 rad/s (200°/s)

    • J2 (edasi/tagasi): 2,62 rad/s (150°/s)

    • J3 (üles/alla): 3,32 rad/s (190°/s)

    • J4/J5 (randme pööramine/kõverdamine): 9,77 rad/s (560°/s)

    • J6 (pöörlemine): 15,71 rad/s (900°/s)

  • Maksimaalne kasulik koormus: 4 kg

  • Lubatud staatiline koormusmoment:

    • J4/J5 (pööramine/paindumine): 8,86 N-m

    • J6 (pööramine): 4,9 N-m

  • Asendi korratavus: ±0,02 mm

  • Maksimaalne ulatus: 541 mm

  • Keskkonnatemperatuur (robot): 0 kuni 45 °C

  • Paigaldusvõimalused: MZ04E puhul: põrandale / seinale / kallutatud / ümberpööratud paigaldus; MZ04E puhul: põrandale / ümberpööratud paigaldus.

  • Roboti mass: 25 kg

    • Märkus: Seinakinnituse alumine ühendusviis +4 kg; alumise ühendusviisi puhul +6 kg.

  • Kaitseklass: IP40 samaväärne (MZ04E/MZ04 on IP40; MZ04D/MZ04DE on IP67).

  • Märkused:

    • MZ04E/MZ04DE kasutab kõigil telgedel 80 W või väiksemaid mootoreid.

Kontrolleri spetsifikatsioonid

  • Juhitavad teljed: 6 (maksimaalne juhitav telg: 7)

  • Programmimaht: 9999 programmi

  • Mälu: 256 MB (umbes 2 560 000 programmi sammu)

  • Mäluseade: USB-port

  • Esmane toiteallikas: 3-faasiline vahelduvvool 200-230 V ±10% või ühefaasiline vahelduvvool 200-230 V ±10%.

  • Energiatarbimine: 0,4 kVA

  • Kaitseklass: IP20

  • Keskkonnatingimused: 0 kuni 40 °C; 20-85% RH (mittekondenseeruv)

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
