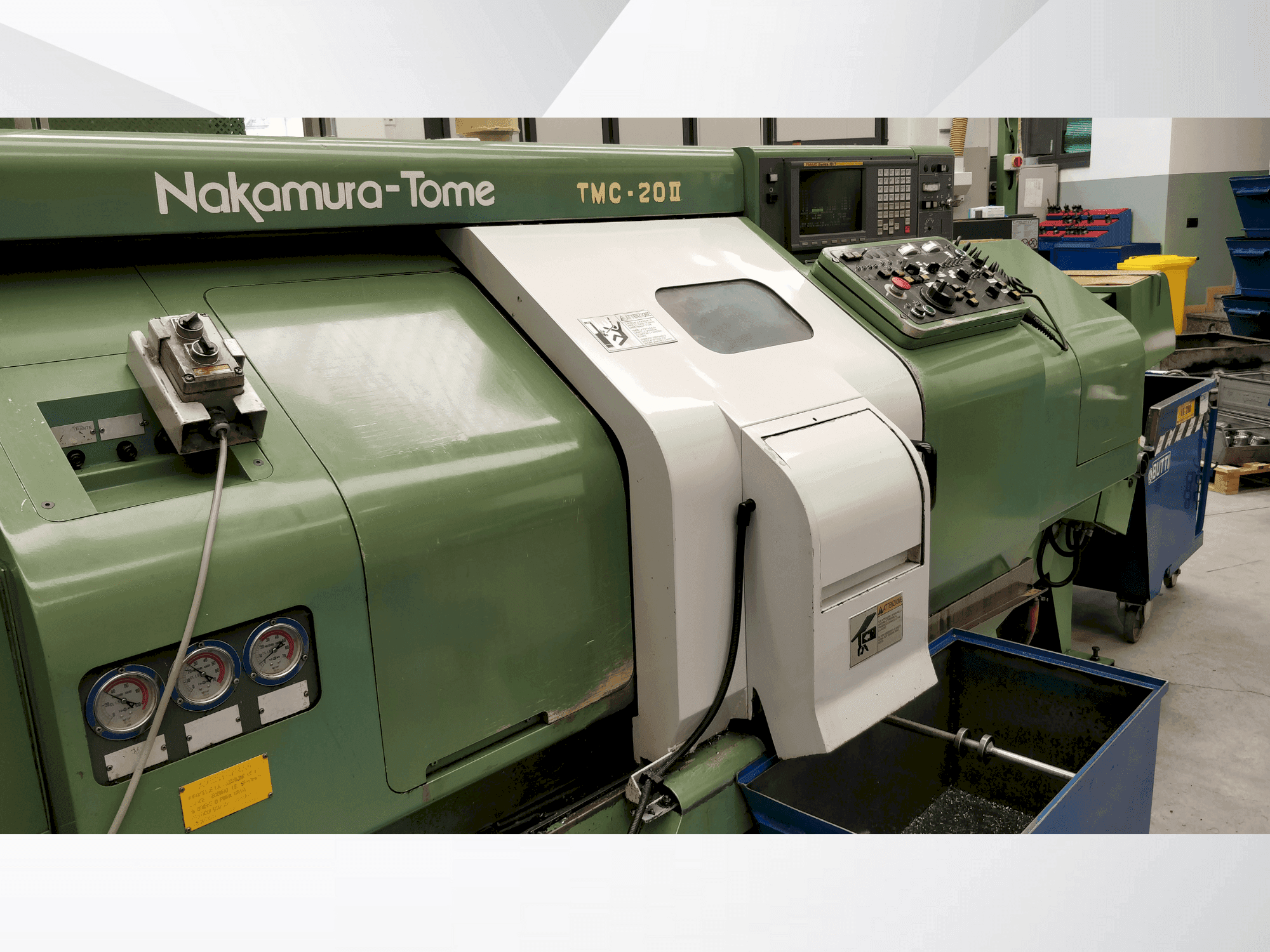

NAKAMURA-TOME - TMC20-IIIT-TUR-NAK-1995-00001

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Juhtimistüüp: fanuc 18ta / juhitavate telgede arv: 3 telge (x, z, c) tmc-20iim jaoks; 2 telge (x, z) tmc-20ii jaoks / programmi salvestusmaht: 20 m (lindi pikkus) standardne / registreeritud programmide arv: 63 programmi / crt-ekraan: 9" crt (monokroomne) / sisend-/väljundfunktsioon: rs232c
  • - Spindli nina tüüp: a2-5 / padruni suurus: b / spindli ava: 62 mm / peaspindli mootor: ac 11/7. 5 kw / spindli kiirused: 45-4500 min⁻¹ / õõnes padruni silinder on standardne / esilaagri siseläbimõõt: 90 mm / tõmbetoru ava: 52 mm
  • - Revolverpea tüüp: trummelrevolver / tööriistade arv: 10 / tööriista suurus kandiline: 25 mm x 20 mm / tööriista suurus ümar: 32 mm, 25 mm / täpne indekseerimine: 0,2 sekundit/jaam / pöörlevate tööriistade arv: 10 / pöörleva tööriista kiirused: 30–3600 min⁻¹ / freesmootor: vahelduvvool 2,2/1,5 kw / 10 valikulist frees-/puurimisjaama juhitakse eraldi 2,2 kw mootoriga
  • - X- ja z-telje ajamimootor: vahelduvvool 0,9 kw (x), vahelduvvool 1,8 kw (z) / x- ja z-telje liikumine: 162,5 mm (x), 340 mm (z) / x- ja z-telje kiirliikumiskiirus: 16 m/min (x), 24 m/min (z) / harjadeta kiire reageerimisega vahelduvvoolu servomootorid x- ja z-telgede jaoks
  • - Esiosa liikumine: 350 mm / esiosa kiirliikumiskiirus: 24 m/min / spindli nina tüüp: a2-5 / padruni suurus: 6" padrun / spindli ava: 47 mm / teine spindlimootor: ac 5,5/3,7 kw / spindli kiirused: 45–4500 min⁻¹
  • - Kogumõõtmed (p x l x k): 1933 mm × 1450 mm × 1825 mm / kogumõõtmed koos teise spindliga (p x l x k): 2905 mm × 1665 mm × 1825 mm / masina kaal: 2700 kg; 3000 kg koos teise spindliga / toiteallikas: 26,5 kva
  • - Lati läbimõõt: 10–45 mm / lati pikkus: 2,5 m, 3,0 m või 4,0 m / spindli kiirus: 10000–3500 p/min / etteandekiirus: 220 mm/s / max. Etteandejõud: 50 kg / jäägi väljastus: tagumine või eesmine väljastus
