Netstal - Elion 800-270DE-INJ-NET-2021-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Tooted
- Plastitöötlusseadmed
- ➤ Kasutatud Netstal Elion 800-270 müügiks | gindumac.com

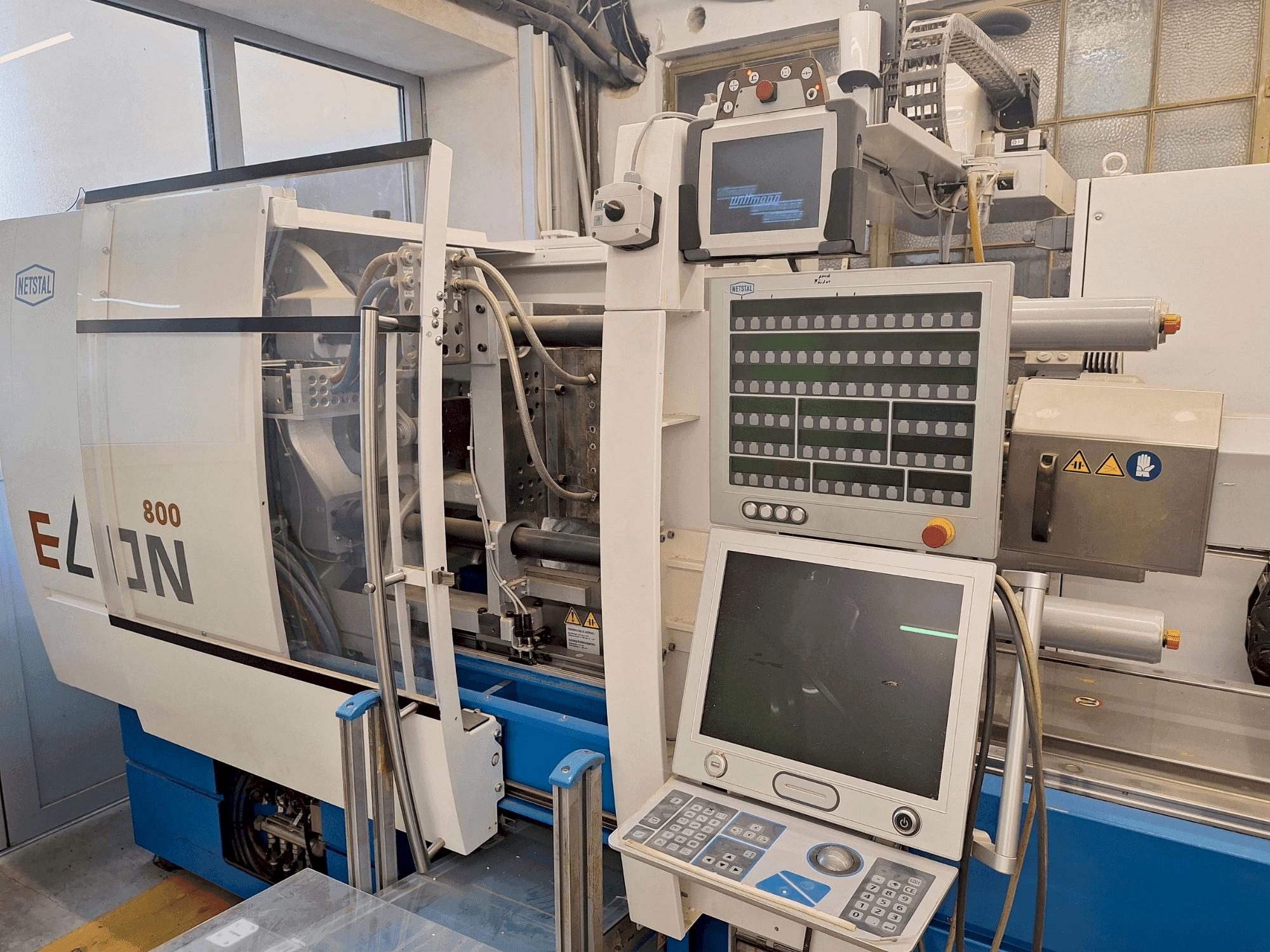

See Netstal Elion 800-270 on toodetud 2021. aastal. Sellel on töökindel AXOS-juhtimissüsteem ja kiire sissepritseüksus, mis on võimeline 450 mm/s. Masin sisaldab 40 mm läbimõõduga kruvi ja täielikult integreeritud 9 kW hüdraulikaseadet. See toetab tööriista paigalduskõrgusvahemikku 200-500 mm ja on varustatud Euromap 67 robotiliidesega. Kui otsite kvaliteetset survevalu võimekust, kaaluge Netstal Elion 800-270 masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Netstal
- aasta: 2021
- MUDEL: Elion 800-270
- tootmistunnid: 5797
- rakenduse tüüp: Survevalu
- Asukoht: Saksamaa
- seadme tüüp: Hüdrauliline survevalu masin
- juhtseadme tootemark:
Tehniline teave - Netstal Elion 800-270
Mõõtmed
- Masina kõrgus: 1711 mm
- Masina pikkus: 4545 mm
- Masina kaal: 8200 kg
- Masina laius: 2042 mm
Tehnilised andmed
- Klemmijõud: 800 kN
- Kruvi läbimõõt: 40 mm
Lisainformatsioon
Täiendav teave
kaasa arvatud Wittmann Primus 16T robot
Liikumisulatused: Z: 1250 mm, Y: 800 mm, X: 590 mm.
5 kg kandevõime
Juhtimissüsteem: Wittmann CNC8, Primus R8.3 tarkvara
R8 Teachbox Touch
Vaakumkontuur koos täiendava 5/2-tee ventiiliga
Süstimisseade: 270 Powermaster süstekiirusega kuni 450 mm/s
Kruvi läbimõõt: 40 mm, tüüp B, 3-tsooniline kruvi
Düüsi tüüp: Pneumaatiliselt juhitav nõelklapiga düüs koos täiendava kuumutustsooniga
Minimaalne paigalduskõrgus: 200 mm
Maksimaalne paigalduskõrgus: 500 mm
Kinnitusjõud: 800 kN
Minimaalne paigalduskõrgus: 200 mm
Maksimaalne paigalduskõrgus: 500 mm
Hüdrauliline seade: Täielikult integreeritud hüdrauliline seade 9 kW ja 140 baari töörõhk.
Pneumaatika: 1 õhuklapp kuni 890 liitrini, 1 täiendav õhuklapp kuni 890 liitrini
Turvakate teostus: Lukustatud uksed, ülemine osa
Operaatori identifitseerimine: Kasutaja tuvastamine PIN-koodi abil
EUROMAP 67: Standard + dünaamiline sissetõmbamine
Liidesed: DIO: 4x väljund/2x sisend: 4x väljund/2x sisendTööriistaseire: Kättesaadav DFP-l.
Pinge kõikumise kompenseerimine: UPS olemas
Lisad
Pistikupesa 1:
X2510, Cekon, 16A /400V, 3P-N-PE HS kaudu.
X2511, Cekon, 16A /400V, 3P-N-PE HS kaudu.
X2512, Cekon, 16A /400V, 3P-N-PE HS kaudu
X2513, Cekon, 16A /400V, 3P-N-PE pistikupesa kontakti kaudu
(Funktsioon 0060)
Pistikupesad värvidosaatori jaoks:
1X2507 / 1W7145, Schuko 10A / 230V, 1P-N-PE, HS kaudu.
pluss 1X9507 / 1W9507, Schuko 10A / 230V, 1P-N-PE, HS kaudu.
Pistikupesade ja aluskorpuste paigaldamine klambrisse 110.180.6902
(funktsioon 0060)
1X3123, Zone 12 HAN 4A kruvitav, ainult toide
1X9123, Zone 12 HAN 4A kruvitav, ainult andur, 1X9123, Zone 12 HAN 4A kruvitav, ainult andur.
(funktsioon 0110)
Pneumaatika 1, 1x3/2WV 890L, paigaldatud DAP-le, W2008
(funktsioon 0470)
Pneumaatika 9, 1x3/2WV 890L, paigaldatud BAP-le, W2016
(funktsioon 0470)
Jahutusvesi 1:
X4051 W9088 Voolumõõtmine B1135 - B1138 (tagasivool),
Rõhu mõõtmine B1211 (voolu)
X4060 W9260 HAN16E Temperatuuri mõõtmine
B0801 (läbivool), B0832 (tagasivool)
(Funktsioon 0490)
Jahutusvesi 2:
X4050 W9086 Voolu mõõtmine B1147 - B1150 (tagasivool),
Rõhu mõõtmine B1212 (voolu)
X4059 W9259 HAN16E Temperatuuri mõõtmine
B08813 (läbivool), B0814 (tagasivool)
(Funktsioon 0490)
Doseerimine 1C:
1x imukonveier ja 1x värvi doseerimine
1X2018/1W7146, HAN 4A värvi doseerimiseks
1X9191/1W9946, HAN 3A imukonveieri jaoks.
paigaldada pistikupesad ja aluskorpused hoidikule 110.180.6902
(funktsioon 0550)
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
