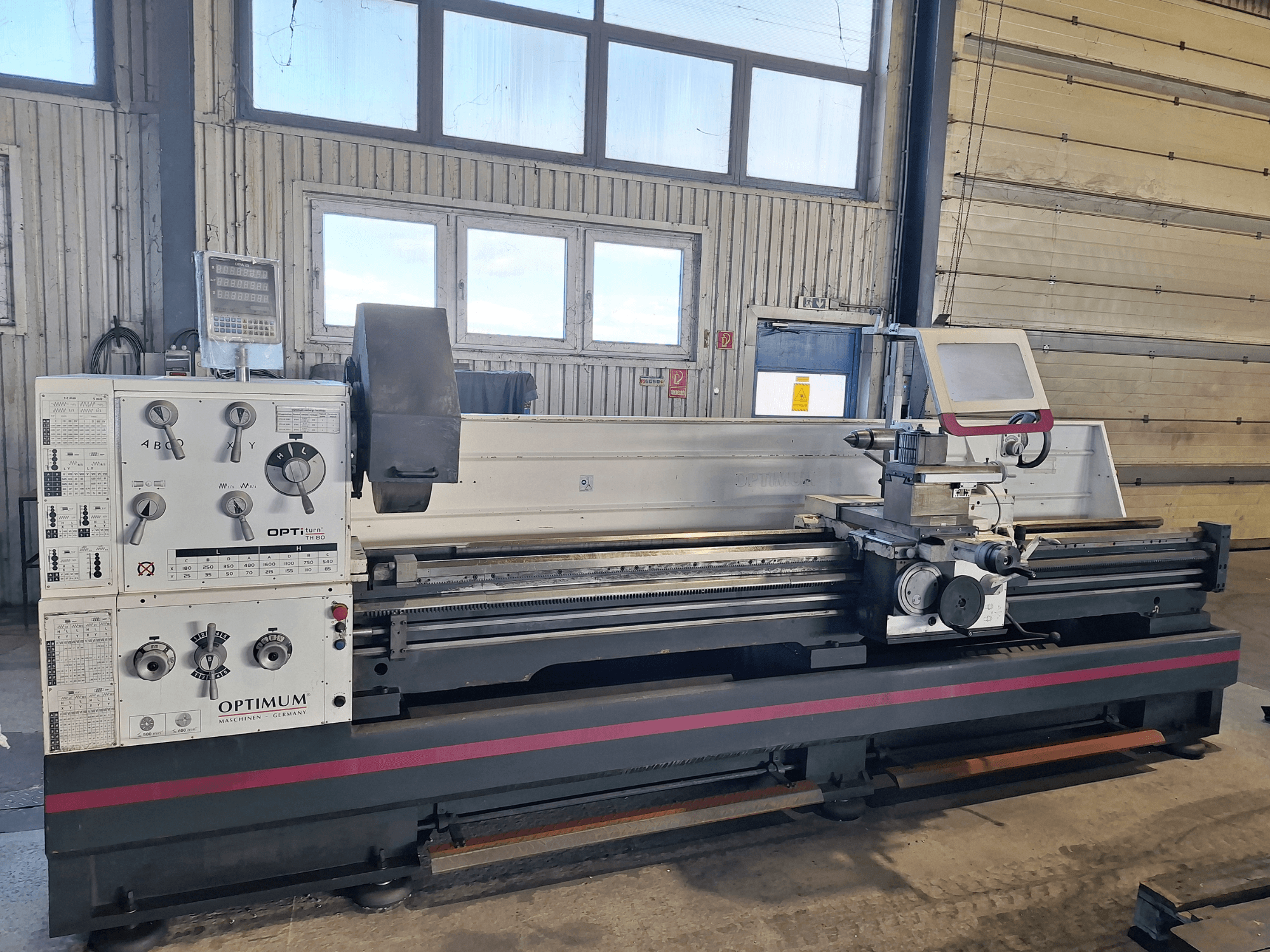

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Tüüp ja esiletõstmised

  • Juhtiv- ja veospiraaliga treipingi, kõrge paindlikkus, täpsus ja kuluefektiivsus

  • Ettevalmistatud digitaalse positsiooninäidikuga (vt lisavarustus) ja kiirvahetusega terasehoidikuga (vt lisavarustus)

• Laevade saatmisega seotud teave

  • Pakendimõõdikud: Pikkus 4770 mm, laius 1150 mm, kõrgus 1840 mm

  • Kaalud: Bruto 4480 kg, neto 3870 kg

• Tehnilised andmed

  • Kandevõime 1,4 t/m

  • Tööpiirkonnad:

    • Maksimaalne kõrgus 400 mm

    • Kiikede läbimõõt masina aluse kohal 800 mm

    • Höövellaua läbimõõt höövelliuguri kohal 570 mm

    • Voodi laius 400 m

    • Maksimaalne laius 3050 mm

    • Kiikede läbimõõt voodisillal 1035 mm

    • Pöördepikkus voodisillas 250 mm

  • Kiiruse vahemik:

    • Käikude arv 16

  • Kiire liikumiskiirus:

    • Kiirliikumise kiirus 3800 mm/min

    • Selgitused kiirliikumise kohta max. 5 min (30 min. paus)

  • Elektrilised andmed:

    • Ajamimootori võimsus 11 kW

    • Toitepinge 400 V

    • Võrgu sagedus 50 Hz

    • Elektrilised ühendused: Nimiväärtus kokku 12 kW

  • Jahutus- ja määrdeainesüsteem:

    • Jahutusvedeliku pumba võimsus 150 W

  • Spindel:

    • DIN ISO 702-2 nr. 8

    • Spindli puur/varraste läbimõõt 105 mm

    • Spindli koonus Ø113 (koonus 1:20) mm

    • Tööriistahoidja maksimaalne kõrgus 32 mm

  • Tailstock:

    • MK 5

    • Tailstocki püstiku löök 235 mm

    • Tööstushoidiku läbimõõt 90 m

  • Pitsid:

    • Metriline samm 0,45 - 120 mm/rev (54 sammu)

    • Imperial samm 80 - 7/16 Gg/1" (60 sammu)

    • diameetriline samm 7/8 - 160 (42 sammu)

    • Moodulkeermete samm 0,25 - 60 mm/rev (46 sammu)

  • Liikumine:

    • Liikumine ülemine liug 230 mm

    • Liigutussadul 2900 mm

    • Liikumine ristliug 368 mm

  • Söötmine:

    • Pikisuunaline söötmisvahemik 0,044 - 1,48 mm/rev (25 söötmist)

    • Tasasöötmise vahemik 0,022 - 0,74 mm/rev (25 söötmist)

• Konstruktsiooniomadused ja ohutus

  • Karastatud ja lihvitud Z-telje juhtsiin

  • Spindli kinnitus Camlock DIN ISO 702-2 nr. 8

  • Täpselt töödeldud kelk; kõik juhikud reguleeritavad kiilrihmade abil

  • Reguleerimisvahemik ülemine liug ± 90°

  • Spindli nina tagatud kontsentrilisus parem kui 0,015 mm

  • Laine, rattad ja põhispindel töötavad õlivannis

  • Hammasrattad siledad, karastatud ja lihvitud, 2 reguleeritava täpsusega koonusrull-laagritega

  • Selge valikukang etteandekiiruste ümberlülitamiseks

  • Kiirsöötmise hammasratta suletud konstruktsioon

  • Õlivannis karastatud ja lihvitud hammasrattad ja võllid täppislaagrites

  • Käsirattad lahti ühendatud ja katsetatud vastavalt standardile EN 23125

  • Kahe kanaliga paremale-vasakule lüliti, mis on testitud vastavalt standardile EN 23125

  • Elutsükliarvutusega lüliti, mis on katsetatud vastavalt standardile EN ISO 13849.

  • Voodikäru paremale/vasakule pöörlemine lülitusspindli kaudu lülitataval voodikärul

  • Keskne määrimine voodilihas

  • Jahutusvedeliku seade eraldi jahutusvedeliku paagiga koos tasemenäidiku ja õli eraldajaga; lihtne ja täielik tühjendamine ja puhastamine vastavalt DIN-le

  • Juhtiv spindel

  • Hädaseiskamise puhumislüliti, mootorikaitselüliti, lukustatav pealüliti

  • Hädaseiskamisseadis koos jalgjuhtimispuldiga

  • X-telje vabastamisfunktsiooniga turvakäterattad

  • Reguleeritava peenskaalaga käsirattad 0,04 / 0,02 mm

  • Tailstock koonilise treimise jaoks ± 10 mm reguleeritav

  • Reguleeritava peensusskaalaga sabapuks ja käsirattad

  • Tailstocki vänt positsiooni muutmiseks

  • Kahe reguleeritava vahekorraga 1/4 või 1/1 pöörde pikkusega sabapuks

  • Kiirsöötmine: surunupp ja valikukang kiirkäigu aktiveerimiseks tasapinnalises ja pikisuunalises suunas; ei lülita kogu masinat välja, kui taandub lõpplülitisse

  • Ohutuspiirangulüliti positiivsete avanemiskontaktidega

  • Elektriline mootoripidur koos kiire hädaseiskamisega; kiirpeatus ilma veermikita tavapärastes tööolukordades

  • Siemens'i komponentidega elektrisüsteem

  • Energiakett õrnaks liinide ja voolikute suunamiseks

Lisavarustus

• Digitaalne asendiindikaator DPA 21 koos klaasskaalaga

• Kiirvahetatav terashoidik SWH 9-D

• Terashoidik 41 x 180 tüüp D kandiliste tikkide jaoks (maksimaalne tööriistakõrgus 32 mm)

• Fikseeritud raam (kindel tugi) läbipääs max. Ø 150 mm

• Jooksva raamiga (püsiv/jälgitav tugi) läbipääs max. Ø 130 mm

• Masina valgustus / LED-masinavalgusti

• Reduktsioonimuhv MK 5 / MK 7

• Fikseeritud tsentreerimispunkt MK 5

• Fikseeritud keskpunkt MK 5, legeeritud

• Peenreguleerimisega positsioonipidur

• Vahetuskäigukomplekt

• Kvaliteetne õli ümbritsetud

• Tööriistad
