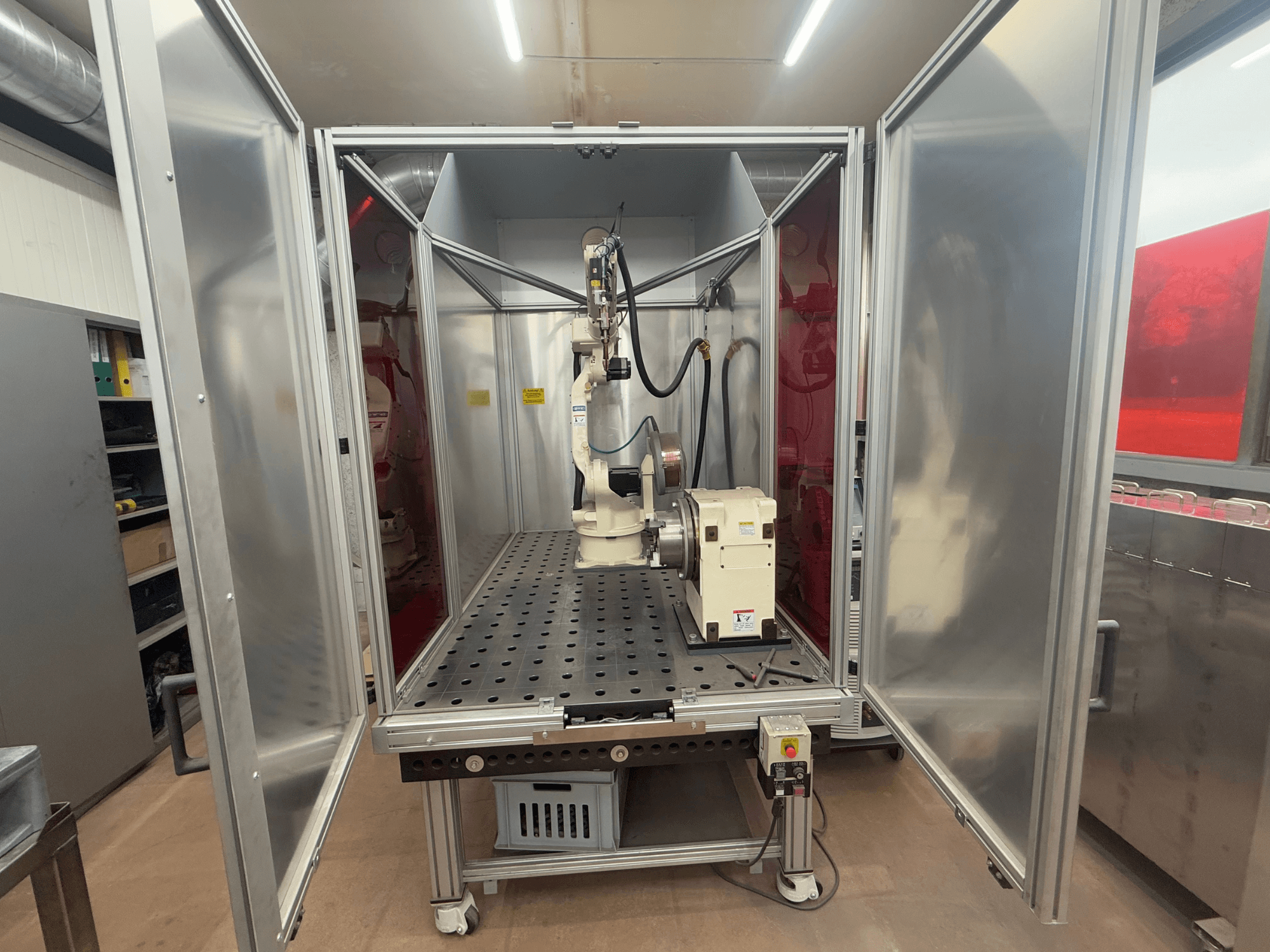

OTC Daihen - EASY ARC V02.04CH-WEL-OTC-2019-00001

- Süsteemi tüüp: Mobiilne robotkeevitusseade (EasyArc): Mobiilne robotkeevitusseade (EasyArc)

- Roboti kinemaatika: 6-teljeline vertikaalne liigendatud robot

- Roboti kasulik koormus: (ülemise käe maksimaalne koormus: 10 kg).

- Roboti tööpiirkond (P-punkt): raadius 1,445 mm

- Roboti korratavus: ±0,08 mm (teekond), ±0,2 mm (punkt).

- Roboti ajami süsteem: AC servomootor

- Roboti kaal: 145 kg

- Keevitusallika mudel: OTC Daihen Welbee Inverter P400 (MIG/MAG, gaasijahutusega).

- Toiteallika võrgupinge: 3 x 400 V / 50 Hz (+/- 15%)

- Jõuallika nimivõimsus: 18,2 kVA

- Keevitusvoolu vahemik: 30 - 400 A

- Keevituspinge vahemik: 12 - 34 V

- Toiteallika töötsükkel: 400 A 30% juures

- Roboti kontroller: OTC Daihen FD11 (mudel: EAFDB6-S000, nimisisend: 3,1 kVA, faasid: Pinge: 400 V, sagedus: 50/60 Hz, mass: 50/60 Hz: 60 kg)

- Ohutuskate: Kerge kaitsekorpus koos elektriliste ohutuslülititega varustatud seadistus- ja laadimisukse.

- Keevituslaud: Integreeritud augumustrilise keevitusplaadi laud, mis on ette valmistatud kinnituselementide jaoks (mõõtmed: laius ~2 200 mm x sügavus 1100 mm, kaal: ~600 kg, kandevõime: ~1 000 kg).

- Laua liikuvus: Jalad on varustatud pöörlevate juhtrullidega ja lukustuspiduritega

- Horisontaalne pöörlev positsioneerija: (Maksimaalne kandevõime 250 kg, pöörlemiskiirus 26°/s, pöördemoment 205 Nm, korratavus ±0,1 mm, kaal 110 kg, keskne ava äärikplaadis meediumi läbivooluks).

- Keskkonnatingimused: 0-45 °C, õhuniiskus 20-80% (mittekondenseeruv).

- max. 100 töötundi

- 1 elektrooniline telg on defektne ja vajab remonti.
