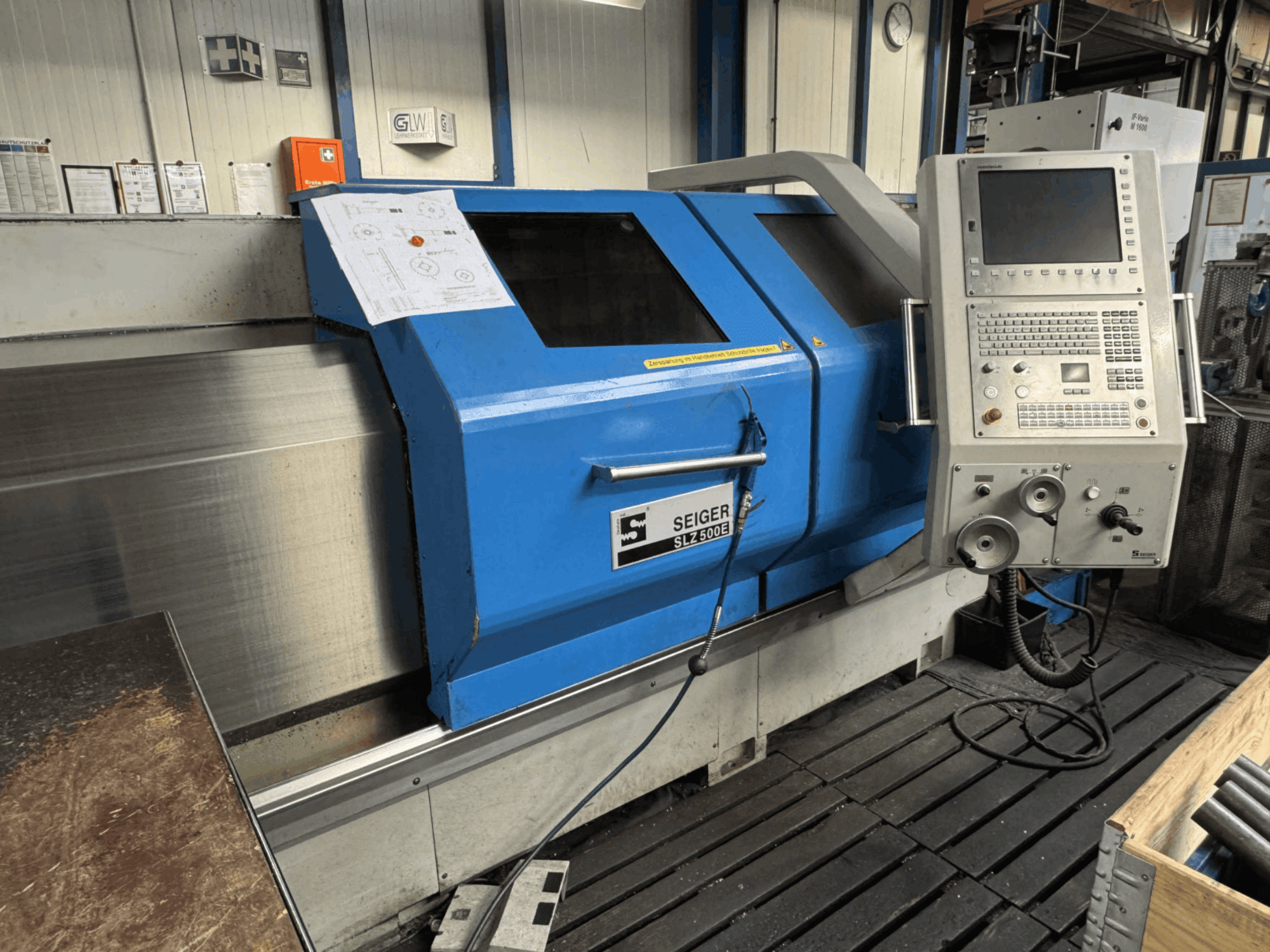

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Spindli pöörlemiskiirus: 1–3 000 p/min (1. aste: 1–750 p/min, 2. aste: 1–3 000 p/min)

- Spindli võimsus (100/60% ED): 20 / 25 kW

- Koonuse suurus: DIN 55027 suurus 8 (peavõlli ots) / MT 5 (tagapink)

- Tööriistakohtad: 8-kohaline Sauter ketasrevolver + Parat 4-suunaline kiirvahetushoidik suurus 3

- Spindli läbiv jahutusvedelik: puudub

- Vastuspindel: puudub

- Maksimaalne varraste läbimõõt: 78 mm (Schunk-padruni kaudu) / 93 mm (spindli ava)

- Tööeseme maksimaalne läbimõõt: 500 mm (pöördeulatus aluse kohal) / 280 mm (pöördeulatus ristliuguri kohal)

- Tööriista maksimaalne kaal: andmed puuduvad

- Ajamiga tööriistad: Jah (Sauter 8-positsiooniline ketasrevolver ajamiga tööriistadele, VDI-võll D=30 mm koos digitaalse servomootoriga)

- Positsioneerimistäpsus: vastavalt standardile DIN 8605

- X-telje liikumisulatus: 260 mm

- Z-telje liikumisulatus: 1500 mm (keskkaugus)

- C-telje spetsifikatsioon: pneumaatiline sisselülitamine koos digitaalmootori ja hammasülekandega peavõlli juures (võlli pöörlemiskiirus kuni 15 p/min, pöördemoment umbes 420 Nm)

- Töölaua laius: 350 mm

- Pöörlev tööriista ristlõige (K x L): 25 x 25 mm

- Spindli läbimõõt esilaagris: 130 mm

- Peavõlli sisemine koonus: meetriline 100

- Spindli maksimaalne pöördemoment: umbes 1400 Nm

- Z-telje etteandejõud: 10 000 N

- X-telje etteandmisjõud: 7 000 N

- Söötmisvahemik (pikisuunas/tasapinnaliselt): 0,001–6000 mm/pöörde kohta

- Kiirliikumise kiirus X/Z-teljel: 10 / 7 m/min

- Tagapinkide hülsi läbimõõt: 90 mm

- Tagapinkide varraste liigutusulatus: 180 mm

- Tööeseme maksimaalne kaal (keskpunktide vahel): 1 000 kg (1 250 kg tugipukiga)

- Tööeseme maksimaalne kaal (kinnitusklambris): 300 kg (raskuskeskme kaugus 200 mm)

- Toitepinge: 400 V / 50 Hz

- Juhtpinge: 24 V DC

- Ühendatud koormus: 41 kVA

- Nimivool: 60 A

- Peakaitsme vool: 63 A

- Lisavarustus:

- Laastude kaitsesein, 2 liikuvaid akendega lükandust, masina valgustus, kiirvahetusega tööriistahoidja suurusega C, jahutusvedeliku seade, pöörlev kesktapp MT 5, operaatori tööriistakomplekt, lineaarskaala X-teljel, ohutuskupplung X- ja Z-teljel

- Laastutranspordor: väljastuskõrgus 1000 mm, pikkus 535 mm, kalle 60 kraadi, pidev toitmine, võimsus umbes 250 dm³/h, kiirus umbes 2 m/min

- Kahekiiruseline planeetülekandekast: tootenumber 6054375, automaatne käiguvahetus, äärikuga kinnitatud peavõlli mootorile

- Parat 4-positsiooniline revolverpea kiirvahetushoidja: suurus 3, käsitsi juhitav, paigaldatud nullpunkti kinnitussüsteemile

- Sauter 8-positsiooniline ketasrevolver ajamiga tööriistadele: VDI-võll D=30 mm koos digitaalse servomootoriga, paigaldatud treimiskeskuse taha

- Puurplokk: VDI 50 kinnitusega ja sisemise jahutusvedeliku toitega, paigaldatud nullpunkti kinnitussüsteemile treimiskeskuse ette

- Nullpunkti kinnitussüsteem: alusosa on paigaldatud ristliugurile

- Hüdrauliline õõneskinnitusseade: Schunk ROTA THW pluss D=315 mm 3-lõuaga padrun, kinnitusega DIN 55027 suurus 8 ja 78 mm läbimõõduga avaga

- Tugevdatud jahutusvedeliku pump: (2,5 bar voolukiirusel 40 l/min, maksimaalselt 5,4 bar voolukiirusel 8 l/min), juhitav sagedusmuunduri ja potentsiomeetri abil

- Käsipihusti: ühendatud jahutusvedeliku süsteemiga

- Korpuse laiendus: tagapinkide poolne suletav laiendus pöörduva uksega

- Tagapinkide ajam: tootenumber 6061611, paigaldatud alusplaadi liugurile tagapinkide nihutamiseks

- Masina paigalduselemendid: tootenumber 6054102, 10 tk masina jalgu koos kruvide ja ankurdustega

- Paigaldatud õhupuhastusseade: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (mudel M 1600, valmistamiskuupäev 04-2020, kaal 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
