Masina Soraluce TA-35A   eestvaade

Soraluce TA-35A

Soraluce - TA-35A

2015

295.000 €

gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

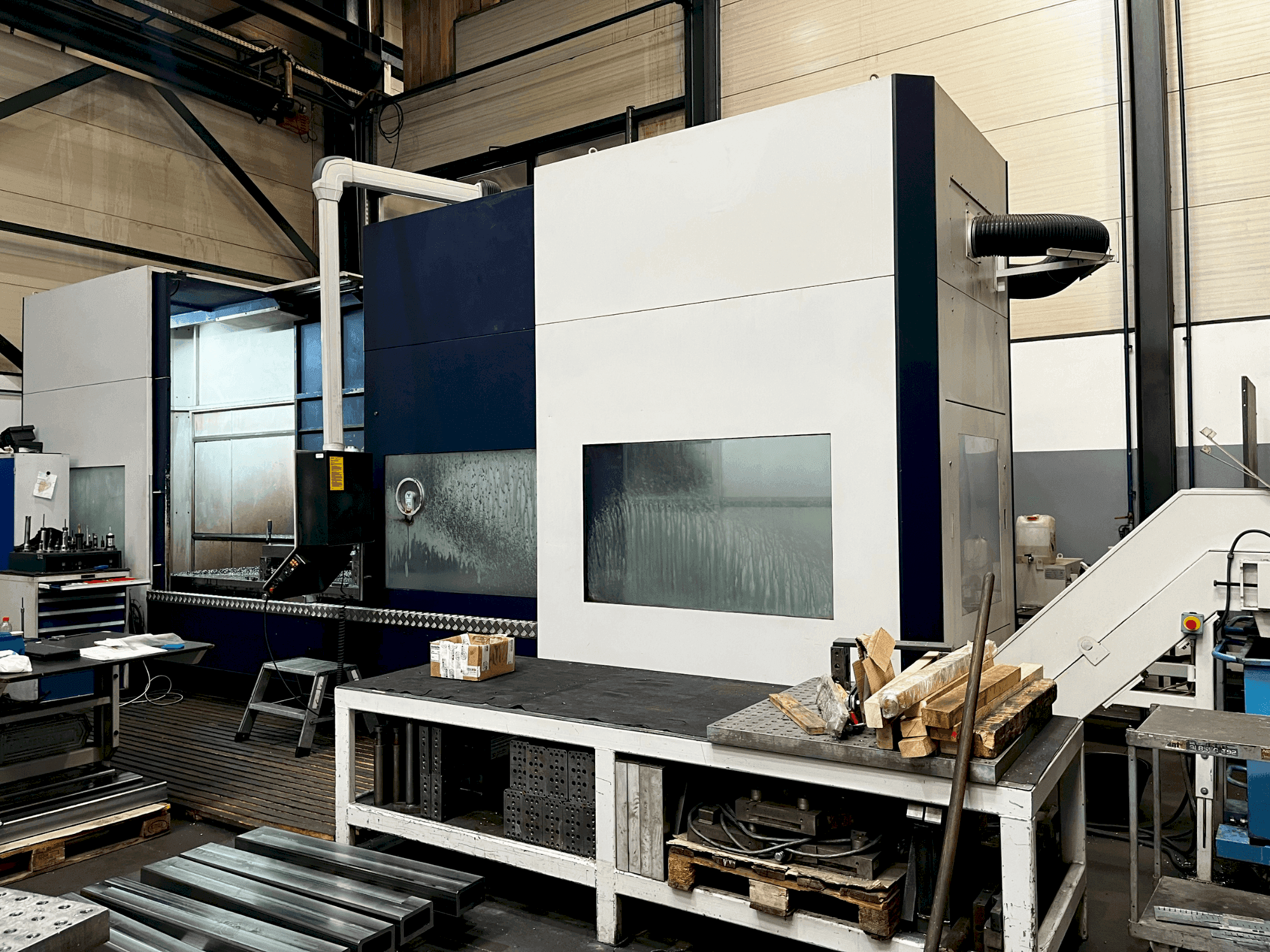

See freespink SORALUCE TA-35A on toodetud 2015. aastal Hispaanias. See on varustatud HEIDENHAIN iTNC 530 HSCI (3 telge + spindel) pööratava liigendiga kaugjuhtimisripatsiga. Sisaldab 19" lameekraani, metallist klaviatuuri integreeritud hiirega ja USB-liidest juhtpaneelil. Kaasas ka protsessori kiirus 0,5 ms. Interpolatsioonitreimine HEIDENHAIN iTNC 530-ga, mis koosneb CAM-süsteemist, HEIDENHAIN-i järelprotsessorist, tarkvara adaptatsioonist C-teljel. Masinal on 3 m spiraalkaabliga kaasaskantav elektrooniline käsiratas HEIDENHAIN HR 410. Kõrvaldage 2,5° x 2,5° jaotusega ja kiirustega kuni 4000 min-1, 28 kW, 479 Nm, sh õhkjahutus/õliudu. määrimine, tööriista kinnitusjõud 20 000 N, tööriistahoidik ISO 50 - DIN 69871 A (H200), freespea valimisel pole vajalik H210. Sisaldab täielikku pritsmekaitse korpust kõrgusega 2600 mm Koosneb kahest esiuksest ja ühest tagauksest masina juhtimiseks eest ja tagant.Kõik uksed ja seinad on varustatud kokku 7 aknaga Hüdrauliline kaal kompenseeritakse otse vertikaalsele liugurile mõjuvaga.Sisaldab Masinalauda 5 x T-piluga 22 H12 ( 6 x T-pilu laua laiusele 1000 mm) ja üks võrdluspilu 22 H8, T-pilu vahe 140 mm.

Ülevaade

  • kaubamärk: Soraluce
  • aasta: 2015
  • MUDEL: TA-35A
  • rakenduse tüüp: Freesimine
  • Asukoht: Horvaatia
  • seadme tüüp: Freesimismasin
  • saadavus: Kohe
  • juhtseadme tootemark: HEIDENHAIN
  • GINDUMACI ID: HR-MIL-SOR-2015-00002

Tehniline teave

Üldandmed

  • Masina kaal: 18500 KG

Juhtseade

  • Kaubamärk: HEIDENHAIN
  • Mudel: iTNC 530 HSCI
  • Kaugjuhtimine: Jah

Põhiajam

  • Spindlite arv: 1
  • Spindli kiirusvahemik: 20-4000 1/MIN
  • Spindli mootori võimsus: 28 kW
  • Telgede arv: 3

Liikumine

  • X-TELG Liikumine: 3500 mm
  • Y-TELG Liikumine: 1250 mm
  • Z-TELG Liikumine: 1200 mm

Laud

  • Välipikkus: 2700 mm
  • Välilaius: 1000 mm
  • T-kujuliste süvendite arv: 6 x 22 H12

Lisainformatsioon

    Masina eelised

    • Masina tehnilised eelised:
      • - T-pilud 6 x 22 h12 // võrdluspilu 1 x 22 // h8 t-pilu vahe 140 mm
      • - Tööriistahoidja (lisavarustus) iso 50, din 69871 kuulutus
      • - Ettenihke vahemik: x-, y-, z-telg 10 - 10000 mm/min // max. Ettenihke kiirus: x-, y-, z-telg 25000 mm/min // max. Toitejõud: x-, y-, z-telg 10000 n // keskmine kiirendus 2 m/s2
      • - Juhtige heidenhain itnc 530 hsci (3 telge + spindel), sealhulgas 19" lameekraan, metallist klaviatuur integreeritud hiirega ja usb-liides juhtpaneelil. Protsessori kiirus 0,5 ms, sealhulgas heidenhain smart. Nc // pööratav juhtripats koos ühendusega // pöördemoment 479 nm
      • - Interpolatsiooni treimine koos heidenhain itnc 530-ga, mis koosneb nukksüsteemist, heidenhaini järelprotsessorist, tarkvara kohandamisest c-teljel (spindel)
      • - Kaasaskantav elektrooniline käsiratas heidenhain hr 410 3 m spiraalkaabliga
      • - Automaatselt indekseeriv freespea 2. 5° x 2. 5° jaotusega ja kiirustega kuni 4000 min-1, 28 kw, 479 nm, sh õhkjahutus/õliudu määrimine, tööriista kinnitusjõud 20 000 n, tööriistahoidik iso 50 - din 69871 a (h200), freespea h210 valimisel pole vajalik.
      • - Jahutusmäärdesüsteem välisjahutus (kv 1 / standard) 250 l paagi mahuga, toiterõhk 5 bar, väljastuskiirus 50 l/min, kambrifiltrisüsteem mikroventilaatori ja õlirihm-skimmeriga integreeritud taimeritega, väljalaskeava freespeas läbi duši ring (d9)
      • - Täielik fiksaatorite komplekt (lühikesed ankrukruvid).
      • - Kaugteenus (tel10): kaugdiagnostika kaugjuhtimistarkvara (internet) või vpn-tarkvara/ruuteri (internet) kaudu.
    • Kvalitatiivsed eelised masinale:
      • - Hüdrauliline kaalukompensatsioon, mis toimib otse vertikaalsele liugurile.
      • - Täielik pritsmekaitse korpus kõrgusega 2600 mm. Koosneb kahest esiuksest ja ühest tagauksest masina juhtimiseks eest ja tagant. Kõik uksed ja seinad on varustatud kokku 7 aknaga.
      • - Spindli orientatsioon ja keerme lõikamine ilma kompenseeriva padrunita.
      • - Heidenhaini vahelduvvoolumootorid kõigil telgedel digitaalse ajamitehnoloogiaga.
      • - Ina lineaarrulli juhtsüsteem rue45-el kõigil telgedel // automaatne tsentraliseeritud määrimine rõhu ja aja jälgimisega kõikidele telgedele ja liikumiskomponentidele // kuulkruviajamid (it5) kõikidel telgedel // heidenhaini otsene lineaarne mõõtesüsteem kõigil telgedel.
      • - Teleskoopkatted x-telje juhikutele.
      • - Siemensi elektriseadmed.
      • - Vickersi hüdraulikasüsteem.
      • - Tööruumi valgustus (ossbergeri järgi).
      • - Maal ral 5011 (terassinine), ral 7035 (helehall)

    Lisainformatsioon

    • - 2 komplekti dokumente (1 x paber ja 1 x CD-ROM) // Masina 3D-mudel .step või .iges formaadis.

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
