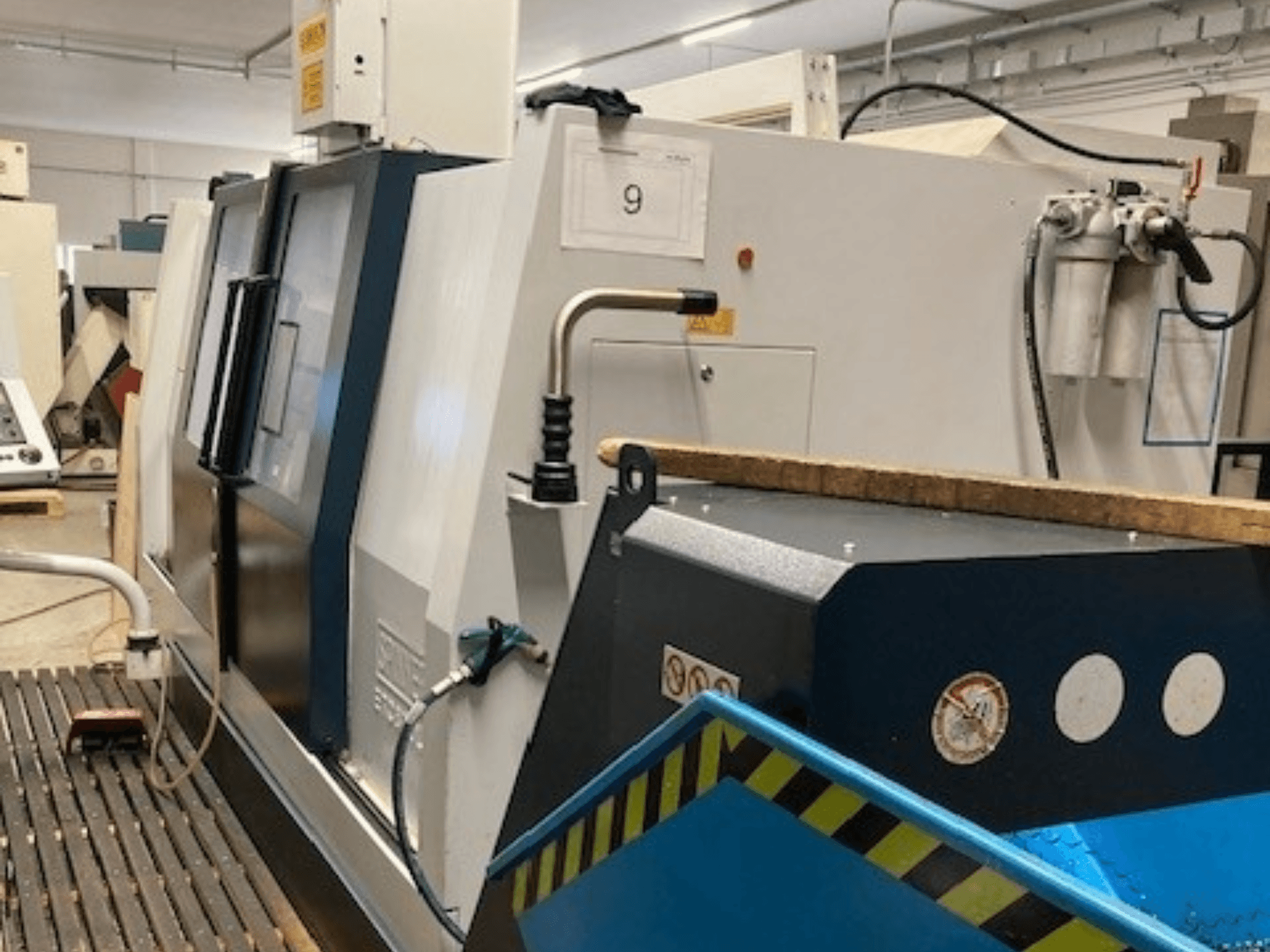

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Staatus/seisund

  • Masin on sisse lülitatud ja töötab

  • Täielikult töökorras; stabiilne ülejäänud vajab anduri paugutamist ja asendamist

• Konfiguratsioon ja võimsus

  • Torn ilma AgW-ta (reguleeritav toiteallikas)

  • Tüüritüüp: aksiaalne/radiaalne

  • Tööriistade arv: 12x VDI50 (võimalus: 16x VDI40 või 12x BMT65)

  • Tööriistahoidja tüüp: VDI50 (lisavarustus: VDI40/BMT65)

  • Ajatavate tööriistade arv: 12 (lisavarustus)

  • Ajatava tööriista kiirus: 4000 pööret minutis

  • Ajatava tööriista võimsus (S1/S3): 2,2 / 5,5 kW

  • Ajami pöördemoment (S1/S3): 17,5 / 43 Nm (aksiaalne), 14 / 35 Nm (radiaalne).

  • Maksimaalne treimisläbimõõt: 500 mm

  • Maksimaalne pöördläbimõõt: 800 mm

  • Pööramise pikkus: 800 mm / 1580 mm (L-versioon)

  • Tsentrite vaheline kaugus: 800 mm / 1580 mm

  • Maksimaalne töödeldava detaili kaal: 800 kg

• Teljed

  • Kiirliikumine X/Z: 15 / 24 m/min

• Spindlid

  • Spindlite arv: 3

  • Põhispindel

    • Nina: A11

    • Raua võimsus: 110 mm

    • Pöördemoment (100% / 40%): 175 / 235 Nm

    • Pöördemoment käigu 2. järk: 700 / 939 Nm

  • Alamspindel (lisavarustus)

    • Nina: A6

    • Raua võimsus: 52 mm

    • Tooriku suurus: 210 mm

    • Võimsus (S1/S6): 15 / 19 kW

    • Pöördemoment (S1/S6): 95 / 121 Nm

• Tailstock (kui see on varustatud)

  • Pinole läbimõõt: 110 mm

  • Koonus: MK4

  • Löögi pikkus: 100 mm

  • Tõukejõud: 850 daN

• Vedelikud ja mahutid

  • Jahutusvedeliku mahutavus: ca 235 l (L-versioonis kuni 270 l)

  • Hüdrauliline paak: umbes 31 l

  • Keskne määrdepaak: umbes 2-3 l

• Elektrilised andmed

  • Elektriline ühendus: 3-faasiline 400 V + N + PE

  • Sagedus: 50/60 Hz (märgitud ka 50 Hz)

  • Nimivool: 44 A

  • Kaitsme kaitsevool: 50 A

  • Nimivoolukaitse: 63 A

  • Ühendatav koormus: umbes 40 kVA (kuni 50 kVA 2 spindliga)

  • Kaitseklass: BA 3 (peatükk 3.4.5)

  • Võrgu tüüp: TN-võrk maandatud neutraalpunktiga

  • Soovitatav kaitse: ilma FI-lülitita (soovitatav)

Lisaseadmed

• Püsipaik (märkus: vajalik on anduri bang-up asendamine)

• Tailstock

• Laastukonveier

• Õliudu väljatõmbesüsteem

• Võimalik taldriku ja tööriistahoidja (tuleb kinnitada)
