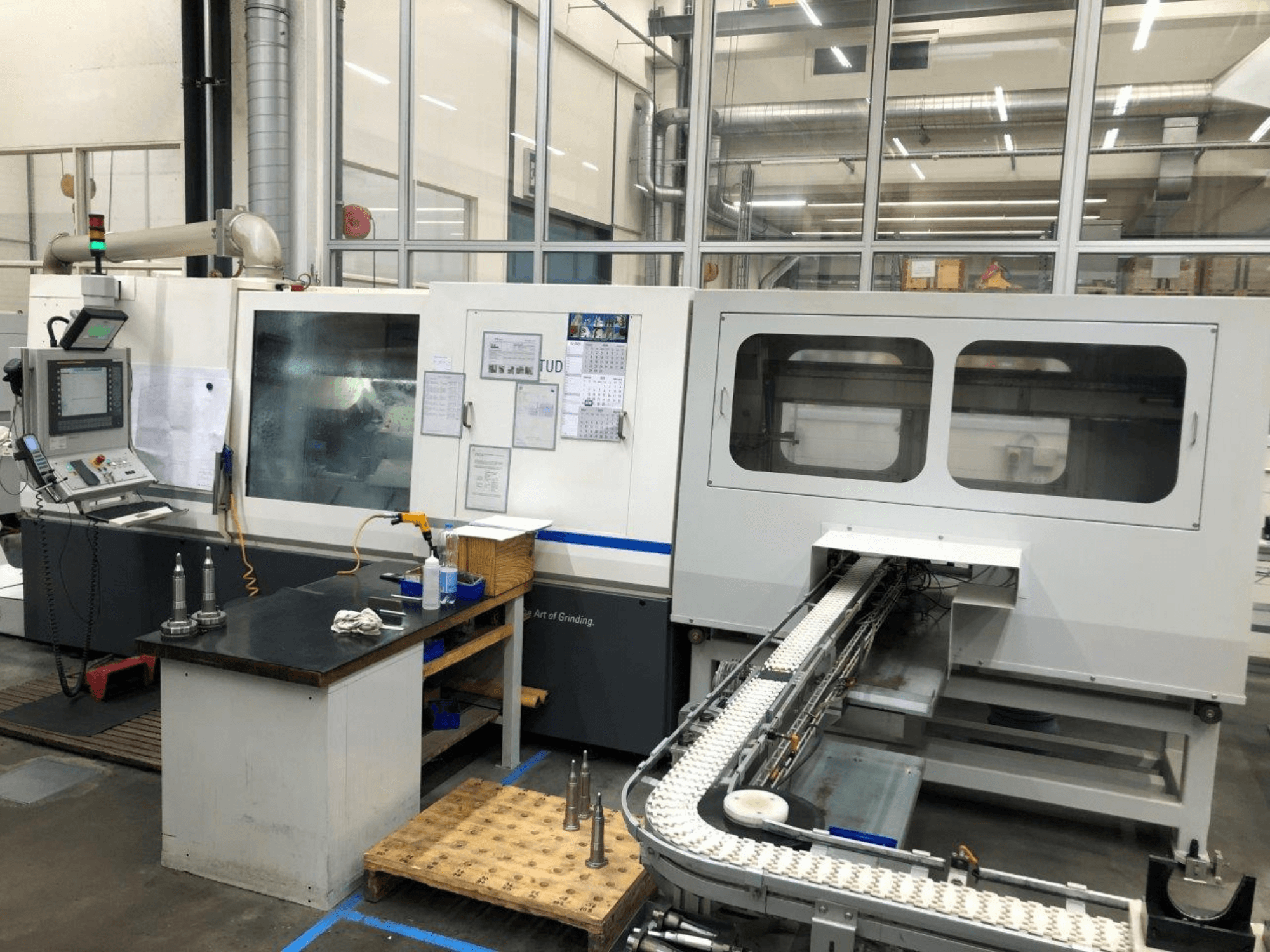

STUDER - S242CH-GRI-STU-2008-00001

• Keskkaugus: Pikk (2 ristkandaalid) 800 mm; Pikk (2 ristkandaalid) 800 mm; Pikk (3 ristkandaalid) 800 mm.

• Kiikede läbimõõt: 180 mm

• Tooriku maksimaalne kaal: 20 kg

• X-telg (ristliug)

  • Kiirus: 0,001-1,500 mm/min

  • Resolutsioon: 1: 0,00001 mm

• Z-telg (pikisuunaline liugur)

  • Maksimaalne liikumine: 850 / 1600 mm

  • Kiirus: 0,001-25 000 mm/min

  • Resolutsioon: 0,5 mm (0,5 mm): 0,00001 mm

• Pöördrevolver

  • 8-käiguline: Capto 6 fikseeritud

  • 12-kohaline: VDI 40 fikseeritud

  • 8-jaamiline: VDI 30 juhitav fikseeritud

  • Maksimaalne pöörlemiskiirus: 4000 pööret minutis

  • Ajami võimsus: 2,5 kW

  • Valikuvõimalus: (Capto või VDI): Aktiivne pikimõõtevarda revolvris (Capto või VDI)

• Lihvpinkli pea

  • Paigaldusnurk: -25° / +25°

  • Lihvimiskiirus: 50 m/s

  • Rataste suurus: Ø 400 x 50 (63) x 127 mm

• Sisemine lihvimiskinnitus

  • Spindli asendid pöörleval plaadil: 3

  • Spindli asend: 0° / +45°

  • Automaatne positsioneerimine 3 asendis

  • Sisemine lihvspindli vahemik: 1,200-120,000 rpm

  • Saadaolevad spindli pöörlemiskiirused: 24 000-120 000 p/min

• Tooriku spindlipea (fikseeritud)

  • Pöörlemiskiiruse vahemik: 1-7 500 min-¹

  • Ajami võimsus: 10,5 kW

  • Tööriistahoidja: MK4 / DIN 55026 A4

  • Koormus pindade lihvimisel: 500 Nm

  • Ümaruse täpsus: 0,0004 mm

• Tooriku spindlivarras (pööratav)

  • Pöördumisvahemik: 0-10°

  • Eraldusvõime: 0.0001°

  • Kiiruse vahemik: 1-4,000 min-¹

  • Ajami võimsus: 10,5 kW

  • Tööriistahoidja: MKS / DIN 55026 A6

  • Koormus pindade lihvimisel: 500 Nm

  • Ümaruse täpsus: 0,0004 mm

• W-telg / sabapulk

  • Maksimaalne liikumine: 450 / 1650 mm

  • Kiirus: 0,001-1,500 mm/min

  • Peenreguleerimine silindrilisuse korrigeerimiseks: ±0,01 mm

  • Valikuvõimalus: ±0,40 mm

  • Soola läbimõõt: 60 mm

  • Paigalduskoonus: MK4

  • Sulguri liikumine: 45 mm

  • Valikuline sünkroonvarras: 1-7 500 pööret minutis; võimsus 10,5 kW; koonus MK4 / DIN 55026 A4

• Töötlemine

  • Seisev treipingi, hoidik koos MK1 kinnitusega

  • Ühepunktiline teemant / lühendatud plaat

  • Pöörataval hoidikul asuv aksiaalajamiga apretseerimispint: Ø 58 / 89 / 100 mm max

  • Sidumispindel telgajamiga tagantjärele: Ø 100 mm max

• Ühendusväärtused

  • Ühendatud koormus kokku: 45 kVA

  • Minimaalne õhurõhk: 5,5 baari

  • Kogumass: 7 600 / 12 000 kg

• Seisund ja teenindus

  • Täielikult töökorras ja täisväärtuslik

  • Ei ole töötlemistöid.

  • Iga-aastane hooldus Studeri poolt

Lisavarustus

• Võlliautomaatika (kuulub tarnekomplekti)

• Lihvimisrattad (kuulub komplekti)
