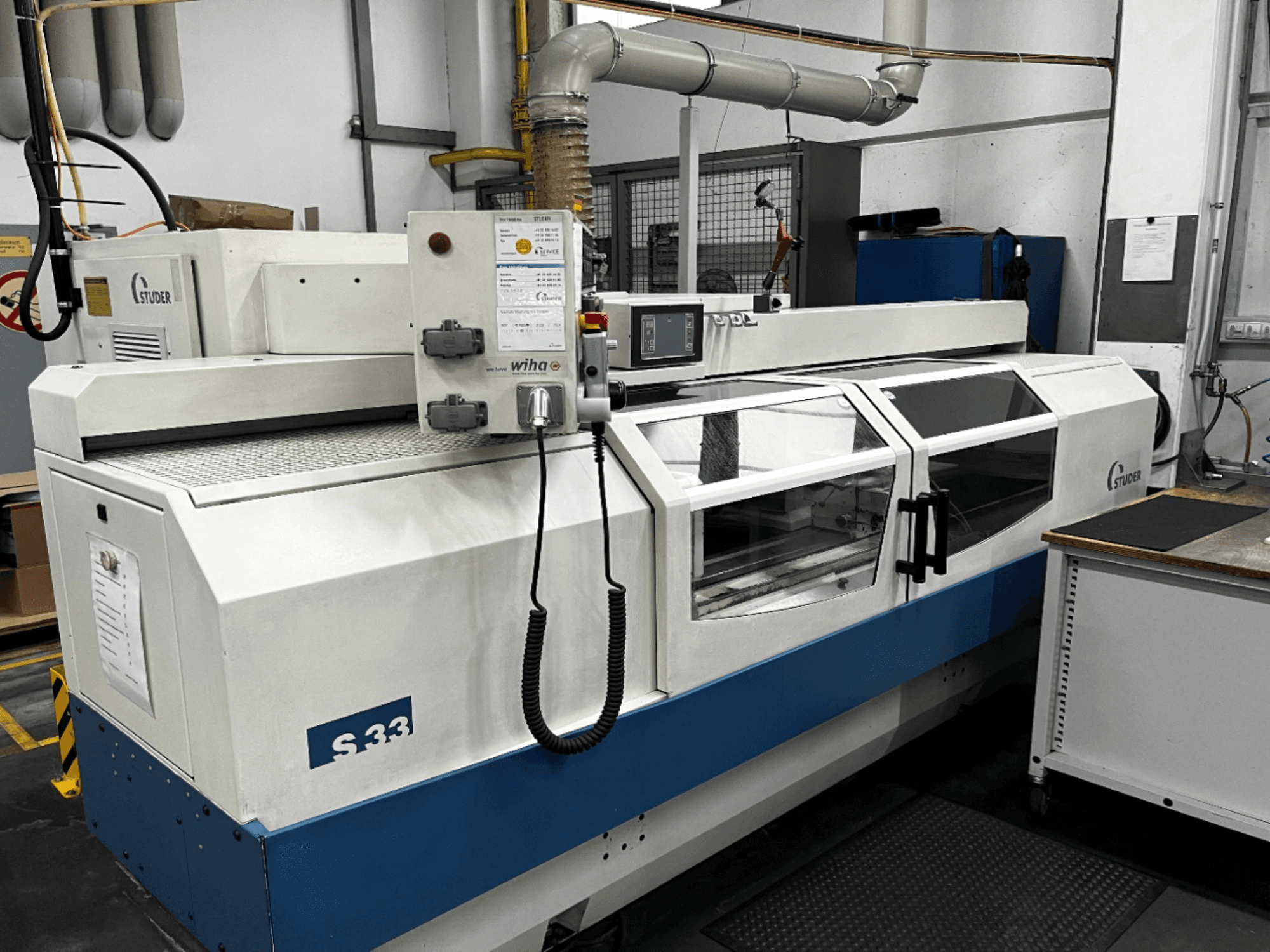

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Keskpunktide vaheline kaugus 1000 mm

• Keskme kõrgus 175 mm

• Maksimaalne töödeldava detaili pikkus 1000 mm

• Maksimaalne töödeldava detaili läbimõõt 175 mm

• Maksimaalne töödeldava detaili kaal 120 kg

• Töödeldava detaili kaal tsentrite vahel max. 80 kg (1000 mm)

• Tooriku kaal keskuste vahel max. 120 kg (650 mm)

• Pööratav töölaud ±8,5°

• Graniidist tööpink S103

• X-telje liikumine 285 mm

• Z-telje liikumine 1000 mm

• Programmeeritav etteandmiskiirus 0,001-5000 mm/min

• Otsemõõtesüsteem X-telje eraldusvõime 0,0001 mm

• Otsene mõõtesüsteem Z-telje eraldusvõime 0,0001 mm

• Lihvimispea pöörlemisvahemik 0°-30°

• Lihvimisratta läbimõõt max. 500 mm

• Lihvimisratta laius 63 mm

• Lihvimisratta puur 203,2 mm

• Lihvpindi läbimõõt 73 mm

• Lihvimispliini mootori võimsus 7,5 kW

• Spindli pöörlemiskiirus 3200 p/min

• Tööpea spindli puur 30 mm

• Tööpea jõuülekande võimsus 3 kW

• Ümaruse täpsus vähemalt 0,0004 mm

• Sabipingi läbimõõt 50 mm

• Tailstocki koonus MK3

• Hüdrauliliselt käitatava sabaplaadi püstloode

• Pneumaatiline sabapoti liikumine

• Toiteallikas 400 V ±10%

• Sagedus 50 Hz ±1 Hz

• Juhtimispinge 24 V DC

• CNC-juhtimine Fanuc 21i-TB

• Programmimälu 64 kB

• Programmi mahutavus 125 programmi

• Emulsiooni jahutussüsteem

• Jahutusvedeliku pumba võimsus 40 l/min 3 baari juures

• Paberribafiltri maht 375 liitrit

• Filtri vildi laius 1000 mm

• Udueemalduse võimsus kuni 1800 m³/h

• Masina mõõtmed 3,5 m x 3 m x 2,2 m

• Masina kaal 4000 kg

• Masina valgustus 24 V 36 W

• Kasutamine 40%

Lisavarustus

VÕIMALIK lisatasu eest

• 9x äärik

• 1x Studeri tugiplaat koos kaitsekattega

• Tasakaalustusseade
