TRAUB - TNK 36DE-TUR-TRA-2002-00002
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

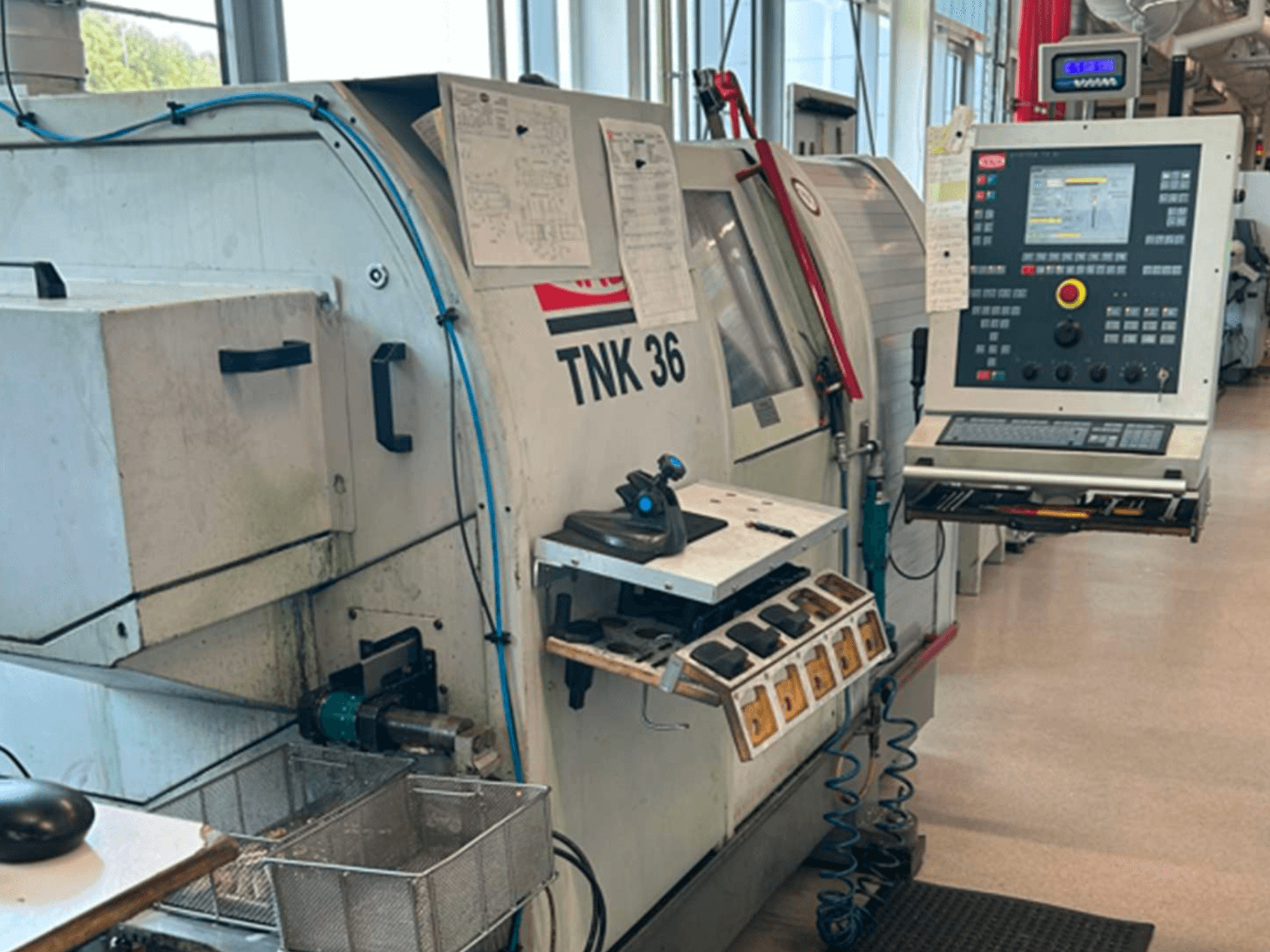

See 10-teljeline horisontaalne treipink TRAUB TNK 36 on valmistatud 2002. aastal. Selle peavõlli pöörlemiskiirus on 6 300 p/min ja vastuvõlli pöörlemiskiirus samuti 6 300 p/min. Masina maksimaalne töödeldava detaili läbimõõt on 32 mm ja jahutusvedeliku paagi mahutavus on umbes 360 liitrit. Kui soovite kvaliteetset treimisvõimalust, kaaluge meie müügis oleva TRAUB TNK 36 masina ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: TRAUB
- aasta: 2002
- MUDEL: TNK 36
- tootmistunnid: 147007
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: TRAUB
Tehniline teave - TRAUB TNK 36
Kontrollseade
- Juhtimismärk: TRAUB
- Juhtimismudel: TX8i (64-bit)
Liikumine
- Telgede arv: 10
- X-telje liikumine: 370 mm
- Z-telje liikumine: 250 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Maksimaalne vara läbimõõt: 36 mm
- Maksimaalne tööosa läbimõõt: 32 mm
- Pöörleva jõud: 10.7 kW
- Pöörlev kiirus: 6300 RPM
- Pöördvarda jahutus: Jah
- Tööriistakohtade arv: 22
Lisainformatsioon
14-tolline lameekraan
Täiendav V24 RS232-liides elektrijaotuskapis
MDE-liides elektrijaotuskapis (masina seisund ja detailide loendur)
Jäik keermestamine ilma kompensatsioonipadrunita
Polyform-funktsioon C-teljele
Tööriista seire
Põhispindli ava: 36 mm
Põhispindli ajamivõimsus: AC 6,7 / 10,7 kW
Põhispindli C-telg
Mootoriga vastuspindel
Vastuspindli ava: 32 mm
Vastuspindli pöörlemiskiirus: 6 300 p/min
Vastuspindli Z-telje liikumisulatus: 250 mm
Vastuspindli Z-telje kiirliikumine: 30 m/min
Vastuspindli C-telg
Vastuspindli kinnitusseadis
Tööeseme väljutaja
Suurendatud etteandejõud
Hainbuch Axfix-kinnituspadrun
X2 liikumisulatus: 50 mm
Y2 liikumisulatus: ±20 mm
Z2 liikumisulatus: 100 mm
X2 kiirliikumine: 15 m/min
Y2 kiirliikumine: 15 m/min
Z2 kiirliikumine: 15 m/min
12 ajamiga tööriista (keskajami kaudu)
Ajamiga tööriista pöörlemiskiirus: 6 000 p/min
Elektrooniline käigukast
X3 liikumisulatus: 370 mm
Z3 liikumisulatus: 250 mm
X3 kiirliikumine: 30–60 m/min
Z3 kiirliikumine: 30 m/min
5 ajamiga tööriista
Tööriista hoidiku läbimõõt: 40 mm
Ajamiga tööriista pöörlemiskiirus: 6 000 p/min
Suurendatud etteandejõud
X4 liikumisulatus: 73 mm
Y4 liikumisulatus: ±50 mm
X4 kiirliikumine: 15 m/min
Y4 kiirliikumine: 15 m/min
5 ajamiga tööriista
Tööriista hoidiku läbimõõt: 40 mm
Ajamiga tööriista pöörlemiskiirus: 6 000 p/min
Vasakpoolne töödeldava detaili konveier
Pneumaatiline töödeldava detaili haaramisseadis
Haara lõuad: Ø5–8 mm / Ø8–20 mm / Ø20–36 mm
Tööeseme maksimaalne pikkus: 200 mm
Tööeseme maksimaalne läbimõõt: 32 mm
RESY kompaktne lintfilter
Jahutusseade
Jahutusvedeliku mahuti maht: u. 360 l
Jahutusvedeliku rõhk: 7 bar
Jahutusvedeliku voolukiirus: 50 l/min
Jahutusvedeliku rõhk tööriista kaudu: 30 bar
Jahutusvedeliku pihusti
Ühendatud koormus: 22 kW
Valikuline varustus, ei kuulu komplekti:
KNOLL 240S-1/100 liigendiga lintkonveier (väljastuskõrgus: 950 mm)
Varraste etteandja ettevalmistus (juhiktorud Ø25 / Ø36)
Pöörlev töödeldava detaili piiraja (16 × 16 mm vars)
Brankamp CMS 100 kokkupõrke seire (peavõll ja vastuvõll)
FMB Turbo 5-42 XT / 3200 „C” varraste etteandur
Komplektis on kaasas staatiliste ja ajamiga tööriistahoidjate põhikomplekt
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
