TRAUB - TNK 36DE-TUR-TRA-2003-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

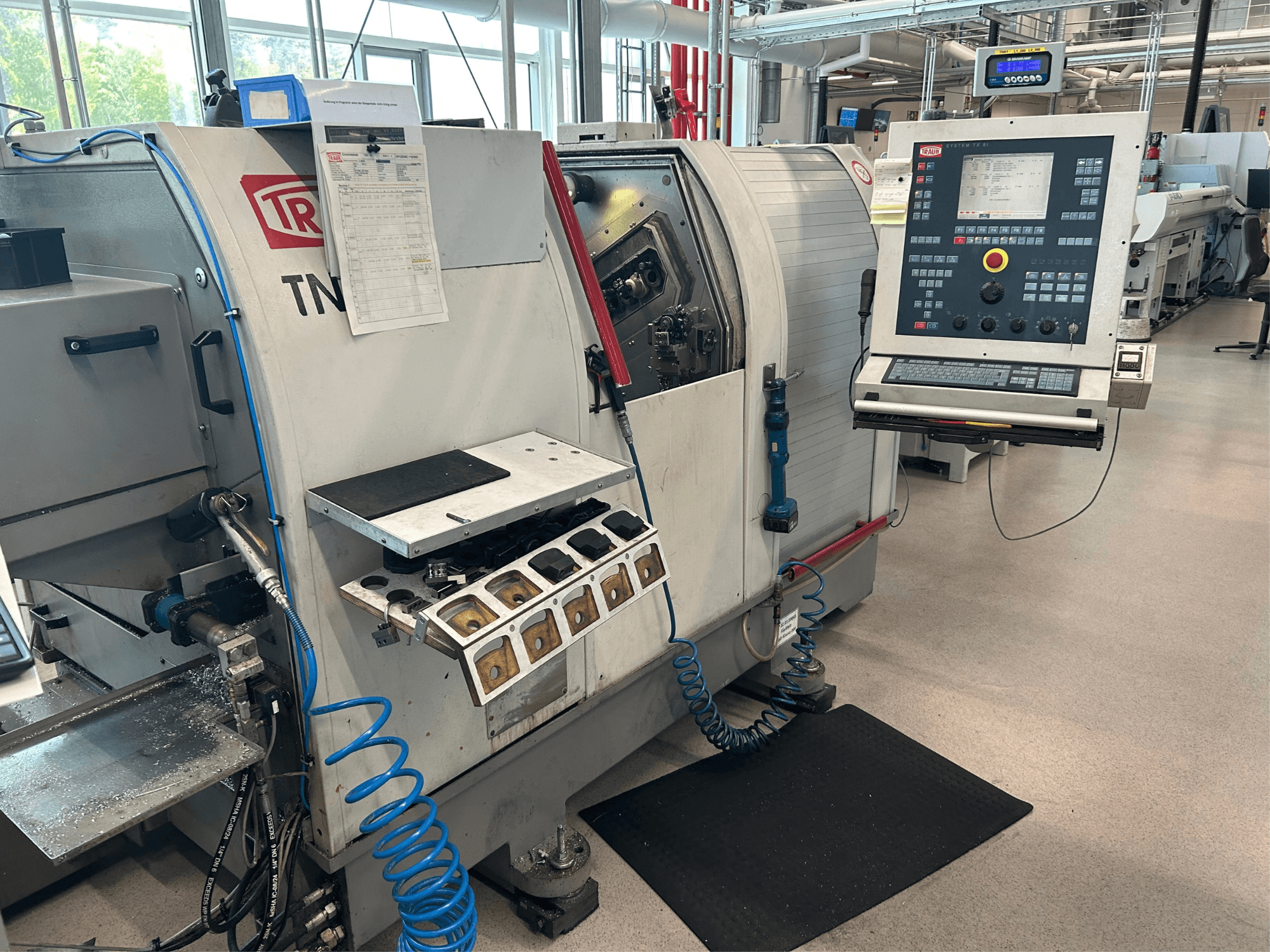

See 6-teljeline TRAUB TNK 36 on toodetud 2003. aastal. Selle maksimaalne spindli pöörlemiskiirus on 6300 pööret minutis ja põhispindli puur 36 mm. Masin on varustatud täiustatud võimalustega, nagu näiteks tööriista jälgimine, jäik keermestamine ja kõrgsurve jahutusvedeliku süsteem. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge TRAUB TNK 36 horisontaalset treipingi, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: TRAUB
- aasta: 2003
- MUDEL: TNK 36
- tootmistunnid: 124706
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: TRAUB
Tehniline teave - TRAUB TNK 36
Kontrollseade
- Juhtimismärk: TRAUB
- Juhtimismudel: TX8i (64-bit)
Liikumine
- Telgede arv: 6
- X-telje liikumine: 370 mm
- Z-telje liikumine: 250 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Pöörleva jõud: 10.7 kW
- Pöörlev kiirus: 6300 RPM
- Pöördvarda jahutus: Jah
Lisainformatsioon
TEHNILISED ANDMED
MDE liides: Jah
Tööriistaseire: Jah
Jäik koputus: (ilma kompensatsioonipingita)
Peaspindli puur: 36 mm
Peaspindli ajami võimsus: AC 6,7 / 10,7 kW
Ülemine pöörmehoob X/Z: 50 / 100 mm
Tagumise kinnitusseadme löök X: 73 mm
Tagumise kinnitusseadme löök Y: ±50 mm
Põhispindli C-telg: Jah
Hainbuch Vahetatavad osad: Jah
Hainbuchi seadistamisabi põhikorpus: Jah
Hainbuch manuaalne vahetusseade: Jah
Vastuvõtuspiraal: Mootorspindel
C-telg: Jah
Vastupingi surveseadeldis: Counter Clamping Pressure Device (Vastupingi surveseadeldis): Jah
Töödetaili väljapaiskamise seade: Jah
Hainbuch Axfix Chuck: Jah
Ülemine tööriistakandja: Jah
Elektrooniline käigukast: Jah
X3 ristteljed esiüksuse jaoks: Jah
Eesmine üksus: 5-positsiooniline
Esiüksuse juhitavad tööriistad: Jah
Lõikepoolne töötlusjaam: Jah
Ajendiga tööriistad lõikepoolses tööjaamas: Jah
Töödetaili mahalaadimisseade: .
Jahutusvedeliku mahutavus: 230 l
Jahutusvedeliku rõhk: 7 baari
Jahutusvedeliku vooluhulk: 50 l/min
Sisemine jahutusvedelikuvarustus: 30 bar
Kõrgsurve jahutusvedelik: 120 baari (eesmine ja tagumine töötlusjaam)
Jahutusvedeliku filter: Knoll VRF 150/750 vaakumrotatsioonifilter
Sobivad materjalid filtri jaoks: Alumiinium, plastik, messing, teras
Pesupüstol: Jah
Ühendatud koormus: 22 kW
Maksimaalne riba pikkus: 3 m
Maksimaalne riba läbimõõt: 36 mm
Tööpinge: 400 V, 3~, 50 Hz
Juhtimispinge: 24 V AC
Klapi pinge: 24 V DC
Siduri pinge: 24 V DC
Paigaldatud koguvõimsus: 33 kW
Kogu nimivool: 60 A
LISAVARUSTUS VALIKULINE
FMB turbo 5-42 XT / 3200 "C" baarisöötja
Rauasöötja Aasta: 2003
Hingedega lint-killustikukonveier
Laastu konveieri väljastus kõrgus: 950 mm
Juhttorud D25, D36
Jooksva detaili piiraja, varras 16 × 16 mm
Brankamp CMS 100 Kokkupõrke seire
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
