TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Ladustussüsteem: STOPA Compact II

  • Tüüp: automatiseeritud lehtmetalli ladustussüsteem segapõhise ladustamise haldusega

  • Ladustamiskõrgus: 7 900 mm

  • Lehe mõõtmed: 3 050 x 1 525 mm

  • Maksimaalne koormus ühe ladustuskoha kohta: 3 000 kg

  • Ladustamiskohtade arv: 266

  • Kogumahutavus: 798 t

  • Konfiguratsioon: 8 sektsiooni/torni, kuni 37 ladustustasandit sektsiooni kohta

  • Kaubaaluse mõõtmed: GF 3050 x 1525 x 90 mm

  • Kaubaaluste tüübid: SPO, SPMgl

  • Laadimiskõrgused: 185 / 275 / 460 mm

  • Funktsioonid: materjalide automaatne ladustamine ja väljastamine; materjalide automaatne tarnimine ühendatud tootmisrakendustesse; ladustamisliides integreeritud tootmismasinate jaoks

• Ladustamise juhtimine

  • Serveri operatsioonisüsteem: Windows Server 2022

  • Ladustamise keskne haldus ja automatiseeritud materjalivoo juhtimine

  • Integreerimine TRUMPF tootmisseadmetega

• Ühendatud tootmisrakud

  • TRUMPF TruLaser 5030 fiber (L76)

    • Masinatüüp: CNC 2D-kiudlaserlõikemasin

    • Töötsoon: 3 000 x 1 500 mm

    • Laserallikas: TruDisk 6001, 6 000 W

    • CNC-juhtimine: Siemens SINUMERIK 840D sl

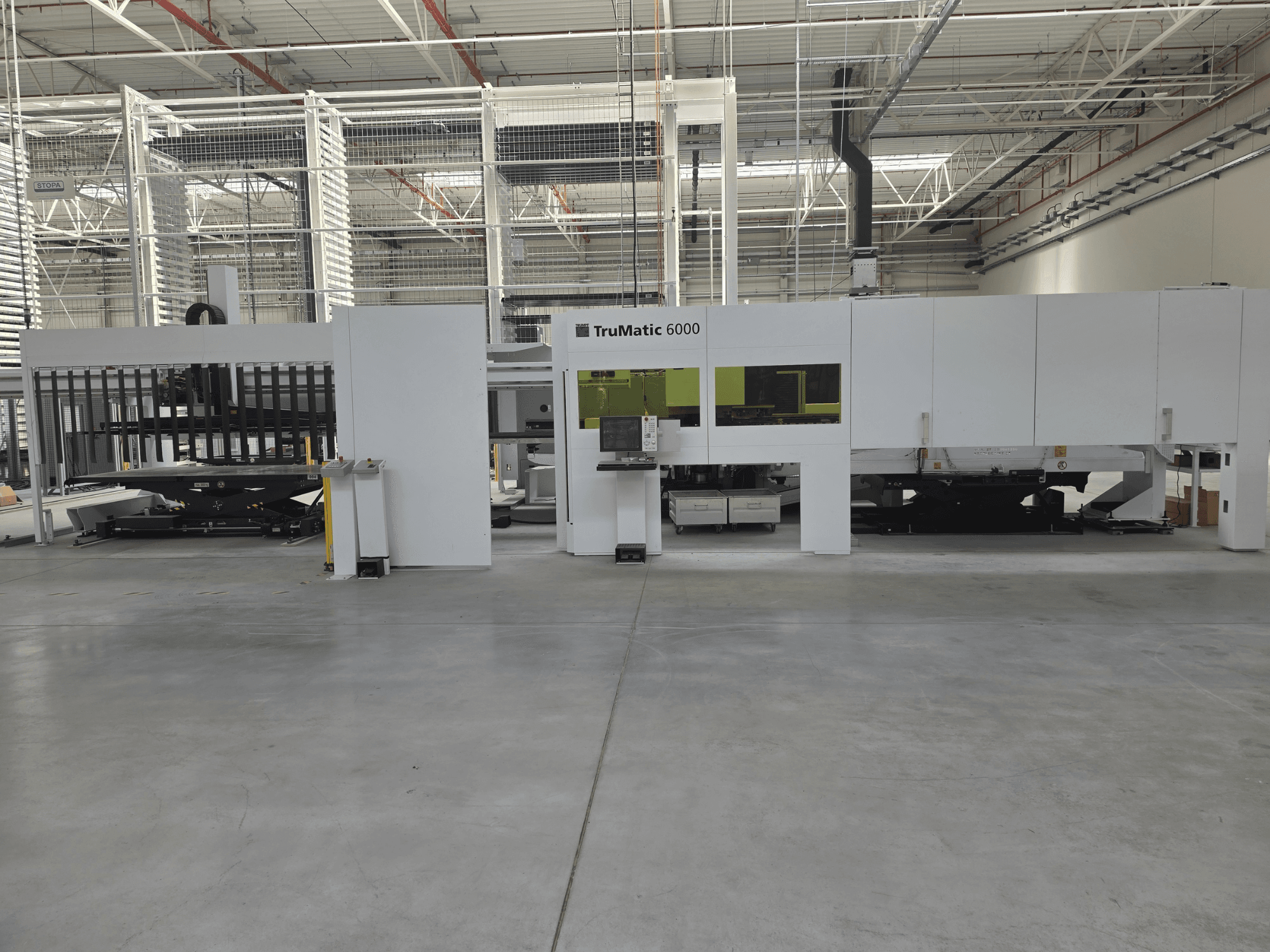

  • TRUMPF TruMatic 6000 fiber

    • Masinatüüp: Kombineeritud CNC-stantsimis- ja kiudlaserlõikemasin

    • Tööala: 3 050 x 1 550 mm

    • Laserallikas: TruDisk 3001, 3 000 W

    • Maksimaalne stantsimisjõud: 180 kN

    • Lineaarne tööriistamagasin: 25 positsiooni

  • TRUMPF TruBend Center 7030 (B34) – rakk 1

    • Masinatüüp: automaatne lehtmetalli painutuskeskus

    • Maksimaalne painutuspikkus: 3 123 mm

    • Maksimaalne paksus: konstruktsiooniteras 3,0 mm; roostevaba teras 2,2 mm; alumiinium 4,0 mm

    • Kasti maksimaalne kõrgus: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Töökoda 2

    • Samad tehnilised andmed kui rakkus 1

• Süsteemi funktsionaalsus (kokkuvõte)

  • Toormaterjali (lehtmetalli) keskne automatiseeritud ladustamine ja väljastamine

  • Materjali automaatne tarnimine ühendatud laser-, stants-laser- ja paneelipainutusrakendustele

  • Automaatne transport ladustamis- ja tootmisjaamade vahel

  • Tsentraalne, suure võimsusega lehtmaterjali käitlemine

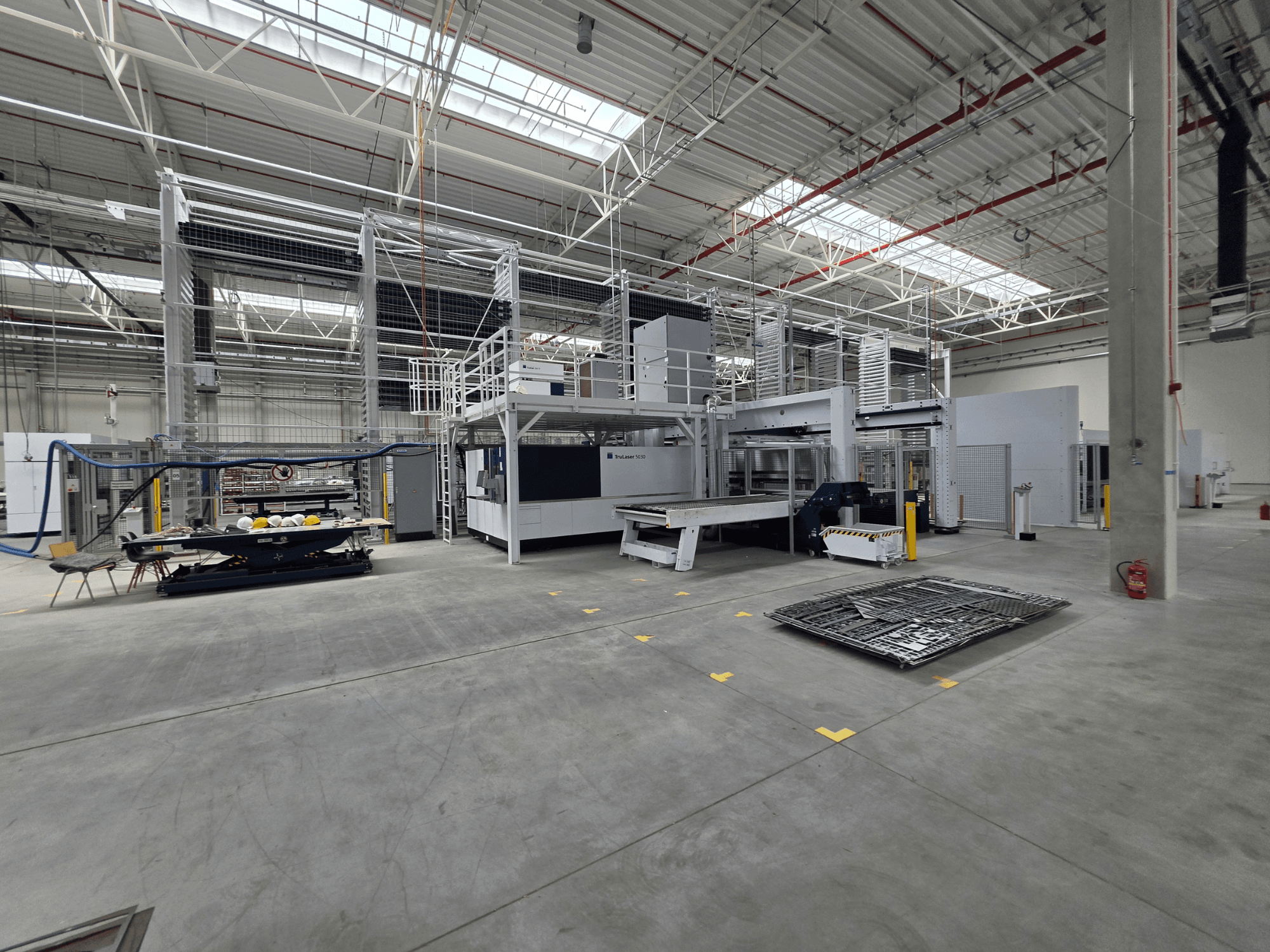

• Süsteemi põhikonfiguratsioon

  • 1 x STOPA Compact II automatiseeritud lehtmaterjali ladustussüsteem

  • 1 x TRUMPF TruLaser 5030 fiber 2D-laserlõikamiskompleks

  • 1 x TRUMPF TruMatic 6000 fiber stantsimis- ja laserlõikamiskäik

  • 2 x TRUMPF TruBend Center 7030 automaatset paneelide painutusrakendust

Lisaseadmed

• TRUMPF TruLaser 5030 fiber (L76) jaoks

  • Automaatne kaubaaluste vahetaja

  • LiftMaster Compact 1530 (automaatne laadimine ja mahalaadimine)

  • STOPA ladustamisühendus/liides

• TRUMPF TruMatic 6000 fiber jaoks

  • SheetMaster 3000 x 1500 mm (lehtmetalli automaatne käitlemine)

  • GripMaster 3000 x 1500 mm

  • Ladustussüsteemi integreerimine/liides

• TRUMPF TruBend Center 7030 jaoks (mõlemad töökambrid)

  • 2-teljeline detailimanipulaator

  • 5-teljeline tagumine piirataja

  • Pöörlev manipulaator

  • ToolMaster Bend

  • Automaatne laadimine ja tühjendamine

  • Ladustamisliides

• Kogu süsteemi hõlmav

  • Keskne ladustuse haldamise server (Windows Server 2022)
