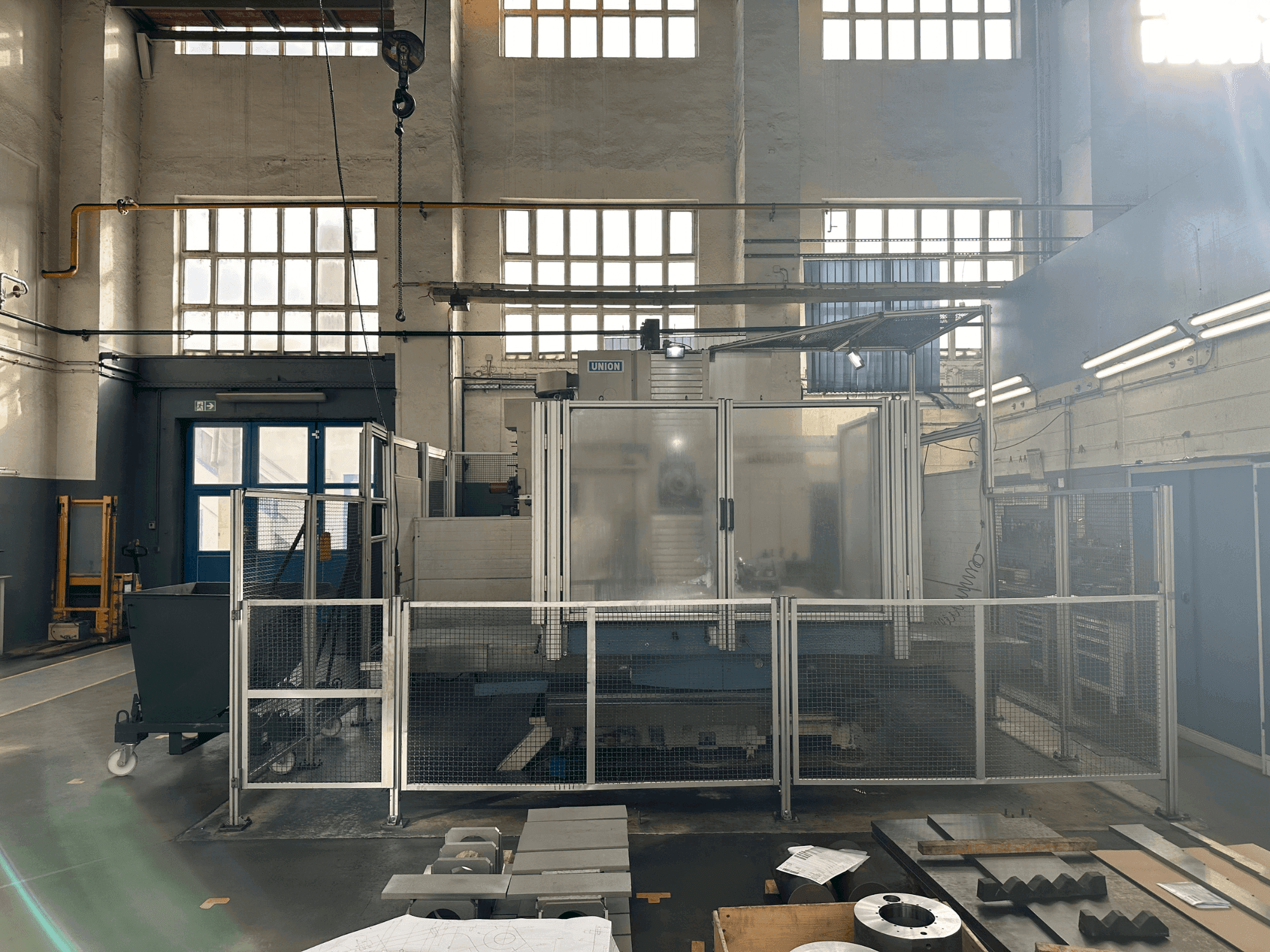

Masina Union TC 110   eestvaade

Union TC 110

Union - TC 110

2002

89.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

Seda 2002. aastal valmistatud 3-teljelist Union TC 110 freespinki juhib hästi Heidenhain TNC 426 süsteem. Kaasas on SIDEPALSA 40-kordne tööriistavahetaja ja SK50 tööriistahoidik. Laua mõõtmed on 1250 x 1600 mm ja sellel on liikumine X-, Y-, Z- ja W-teljel, mille mõõtmed on vastavalt 2000 mm, 1600 mm, 1500 mm ja 550 mm. Selle spindli läbimõõt on 110 mm, mis suurendab täpsust nominaalse pöördemomendiga 1639 Nm ja kiirustega kuni 4000 min^-1. Selle Union TC 110 freespingi kohta lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: Union
  • aasta: 2002
  • MUDEL: TC 110
  • rakenduse tüüp: Puurimine
  • Asukoht: Saksamaa
  • seadme tüüp: Puurimismasinad
  • saadavus: FROM MID JUNE
  • juhtseadme tootemark: Heidenhain
  • GINDUMACI ID: DE-BOR-UNI-2002-00001

Tehniline teave

Üldandmed

  • Mõõtmislaius: 5150 mm
  • Mõõtmissügavus: 8600 mm
  • Mõõtmiskõrgus: 5150 mm

Juhtseade

  • Kaubamärk: Heidenhain
  • Mudel: TNC 426

Põhiajam

  • Spindlite arv: 2
  • Spindli kiirusvahemik: 4000 1/MIN
  • Tööriista koonus: SK50
  • Telgede arv: 3

Liikumine

  • X-TELG Liikumine: 2000 mm
  • X-TELG Kiire traavers: 15m/min
  • Y-TELG Liikumine: 1600 mm
  • Y-TELG Etteandevõimsus: 16kN
  • Y-TELG Kiire traavers: 15m/min
  • Z-TELG Liikumine: 1500 mm
  • Z-TELG Etteandevõimsus: 20kN
  • Z-TELG Kiire traavers: 15m/min
  • W-telg Liikumine: 550 mm

Tööriistad

  • Indeksi number: 40
  • Tööriistahoidiku tüüp: SK50

    Täiendav varustus

    • - Tool changer SIDEPALSA 40-fold
    • - Juhtimine on 79431 tundi // Masin on 76080 tundi // Programmi käitamine 27696 tundi

    Lisainformatsioon

      Masina eelised

      • Masina tehnilised eelised:
        • - Täiustatud juhtseade (heidenhain tnc 426) suurendab toimingute täpsust.
        • - Spindli läbimõõt: 110 mm
        • - Rõhk, min. : 6 baari
        • - Toru välisläbimõõt: 8 mm
        • - Käiguastmete arv: 2
        • - Kiirusevahemiku käiguaste 1: 5-670 min-1
        • - Kiirusevahemiku käiguaste 2: 671-4000 min-1
        • - Spindli nimipöördemoment: 1639 nm
        • - Spindli maksimaalne pöördemoment: 2012nm
      • Kvalitatiivsed eelised masinale:
        • - Kõrge spindli täpsus koos ringhälbe ja silindrilisuse väärtustega, mis tagavad kvaliteetse viimistluse.
        • - Tugev spindli pöördemoment, mis tagab tugeva lõikevõime.
        • - Laua mõõdud: 1250 x 1600mm

      Lisainformatsioon

      • - MASIN VEEL TOITE ALL

    *näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
