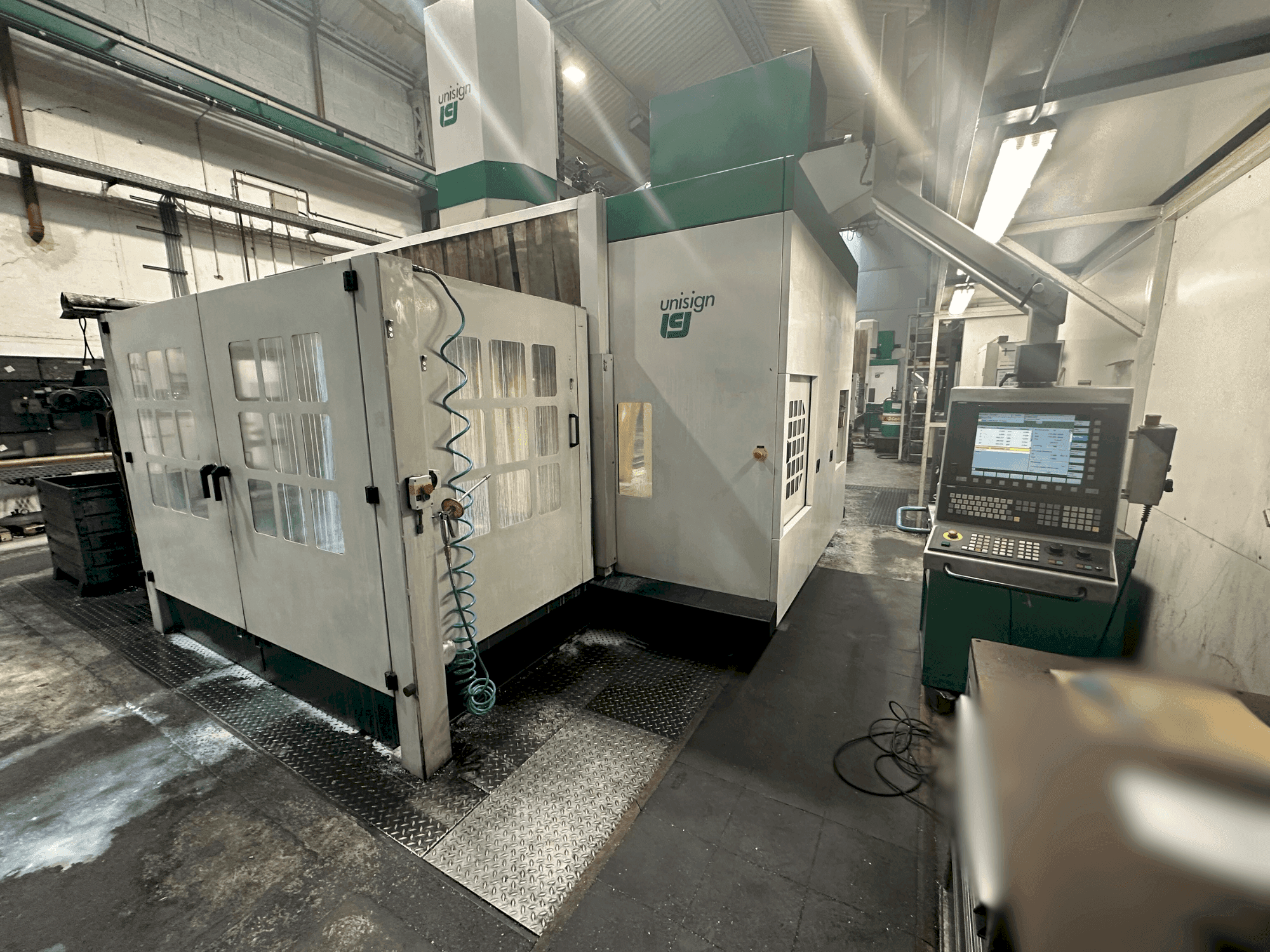

Unisign - UNIPORT 6000DE-MIL-UNI-2005-00001

Täiendav varustus

• Lülituskapp: 98276h /Programm aktiivne: 51778h/ Spindli, etteande või tööriista vahetus: 12808h /Spindli ja etteande vahetamine ilma tööriista vahetuseta: 10690h

Masina eelised

Kvalitatiivsed eelised masinale

• Positsioneerimistäpsus: ±0,001° (c-telje ajam)
• Korduvus: ±0,0005° (c-telje ajam)
• Mõõtesüsteem: otsene (arvatavasti vardatüüpi)
• Maksimaalne kiirus: 10 min⁻¹

Masina tehnilised eelised

• Maksimaalne pöördemoment: 720 nm
• Maksimaalne puurimisrõhk: 16000 n
• Tööriista vahetamise aeg: 10 sekundit
• Positsioneerimistolerants: ±12 µm
• Korduvus: ±8 µm
• Elektriühendus: 400 v / 3 faasi / 50 hz
• Energiatarve: 55 kva
• Suruõhk: 6 baari, 20 l/min
• Interferentsi ring: 2500 mm
• Maksimaalne koormus esiplaadile: 10 tonni

Lisainformatsioon

Uniport 6000 treimispakett, mis koosneb järgmisest: Vertikaalne treimisjaam 70 kW / 250 p/min / 33 000 Nm Ülitäpne C-telje töö Treimiskinnituspea HSK 100 tööriistahoidikuga Treimiskinnituspea vastuvõtujaam Juurdepääsuustega korpus (ülevalt avatud), vahesein 2000 mm esiplaat 12 T-soonega, 8 T-soonega (poolpikkused ja tähekujulised) ja 4 lukustuspiluga haaratsikasti jaoks (haaratsikast ei kuulu komplekti) Posti pikisuunaline liikumine X: 3000 kuni 12 000 mm • Posti läbipääsu laius: 1500 kuni 3000 mm • Ristliuguri liikumine Y: 1500 kuni 3000 mm 0 0 0 mm • Laua laius: 1170 kuni 2670 mm • Posti kliirens: 1, 100 või 1, 300 mm • Spindliliugur Z-käik: 800 või 10000 mm
