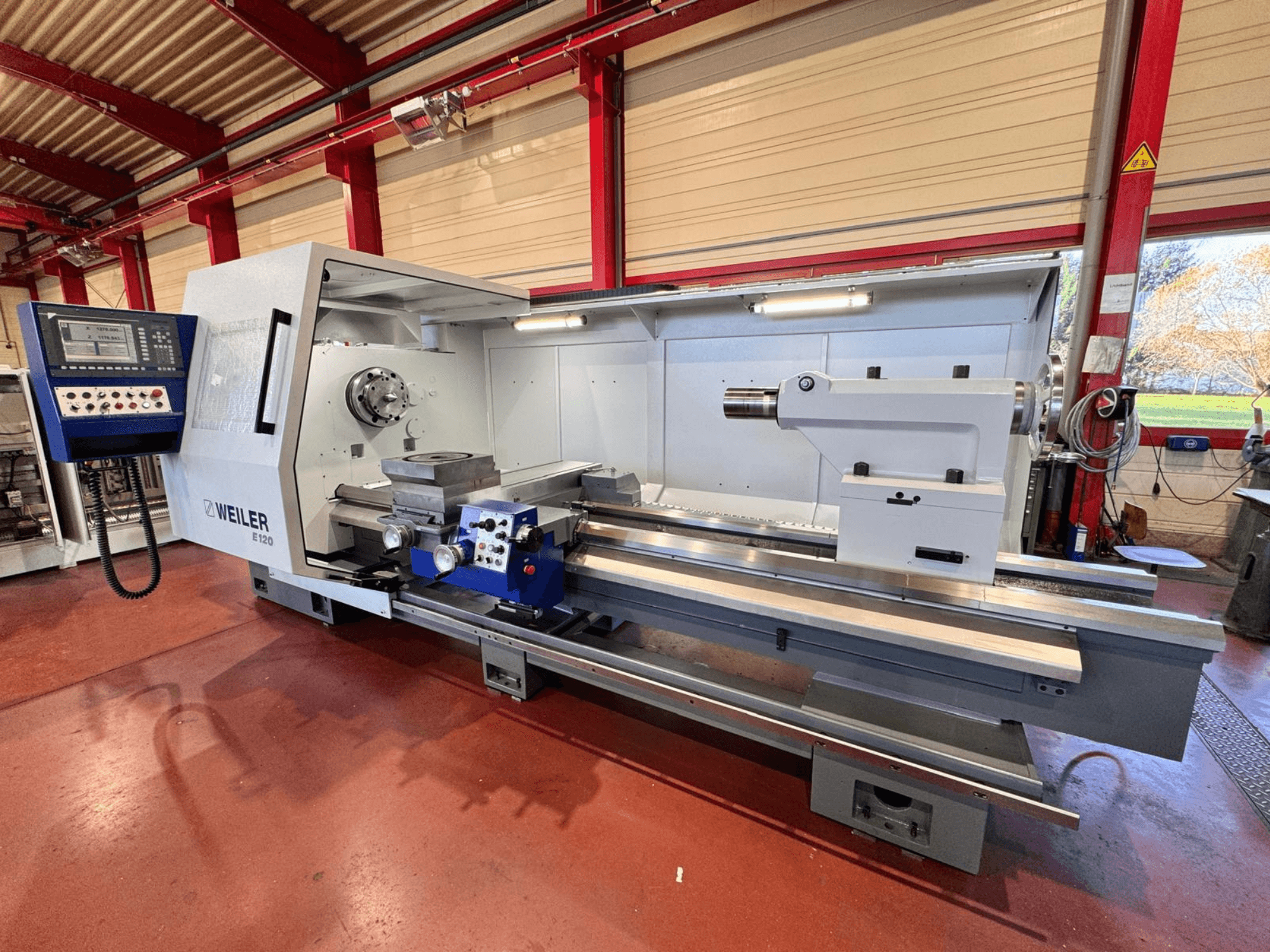

Weiler - E120x3000DE-TUR-WEI-2001-00002

• Tööpiirkond:

  • Keskkaugus: 3000 mm

  • Keskkoha kõrgus: 600 mm

  • Kiirendi läbimõõt üle voodi: 1200 mm

  • Kiirendi läbimõõt ristlükke kohal: 830 mm

  • Ristliuguri liikumine: 590 mm

  • Voodi liuguri juhiku pikkus: 860 mm

  • Pöördtööriista ristlõige (kõrgus x laius): 40 x 40 mm

  • Tööriistahoidja: Parat suurus 4

• Treipingi spindel:

  • Spindlipea DIN 55027 / 55026, suurus 15

  • Spindli puur: 165 mm

  • Peaspindli koonus: meetriline 171

• Peamootor:

  • Võimsus (60% / 100% ED): 45 / 37 kW

  • Spindli maksimaalne pöördemoment: 8000 Nm

  • Käiguväli 1. aste: 1-280 pööret minutis

  • Käiguväli 2: 4-900 pööret minutis

• Tailstock:

  • Läbimõõt: 140 mm

  • Puuri löök: 300 mm

  • Puuri sisemine koonus: MK 6

• Masina mõõtmed ja kaal:

  • Kogupikkus: 5400 mm (ilma laastukonveierita), 6535 mm (koos laastukonveieriga).

  • Üldlaius: 2600 mm

  • Üldkõrgus: 2120 mm

  • Masina kaal: 11 500 kg

• Kapitaalremonditeenused:

  • Kõigi voodijuhikute karastamine ja lihvimine

  • sabapoti juhikute lihvimine

  • Kogu voodi ja ristliuguri koostu kapitaalremont (kõigi juhtsiinide lihvimine/kaapimine).

  • voodilihase liugvooderduse uuendamine

  • Võtmejälgede ja alumiste juhtsiinide uuendamine või ümbervooderdamine

  • Kõikide pühkijate uuendamine

  • Kõikide rihmade väljavahetamine

  • peapoti peaspindli koostu kapitaalremontimine

  • X-telje, sealhulgas laagrite uuendamine

  • Z-telje, sealhulgas laagrite uuendamine

  • Sabaposti pülsi kapitaalremont (MK 6 koonuse ümberhõõrumine), spindli ja mutri vahetus

  • Tööriistasüsteemi reguleerimine

  • Peaspindli mootori väljavahetamine

  • Abimootorite (X- ja Z-telg) kontrollimine

  • Olemasolevate ohutusseadmete (liugurkaitsekapsel/lõugurkaitsekate) ülevaatamine

  • Kõikide pöörlevate, lülitus- ja lõpplülitite väljavahetamine

  • spindli ja käsiratta kodeerija väljavahetamine

  • Liikuvate kaablite ja jahutusvedeliku voolikute väljavahetamine tööpiirkonnas

  • keskse määrdeüksuse väljavahetamine

  • Energiakettide uuendamine

  • Värvimine vastavalt spetsifikatsioonile (standardne tekstuurne basalt ja helehall)

  • Masina kokkupanek ja geomeetriline kontroll vastavalt DIN 8605-le.

Lisavarustus

• 1x kasutatud treipingipingi Ø630 mm erinevate lõugadega

• 1x kasutatud näoplaat Ø1100

• 1x kasutatud tugiplaat, max. Ø300

• 1x kasutatud laastukonveier
