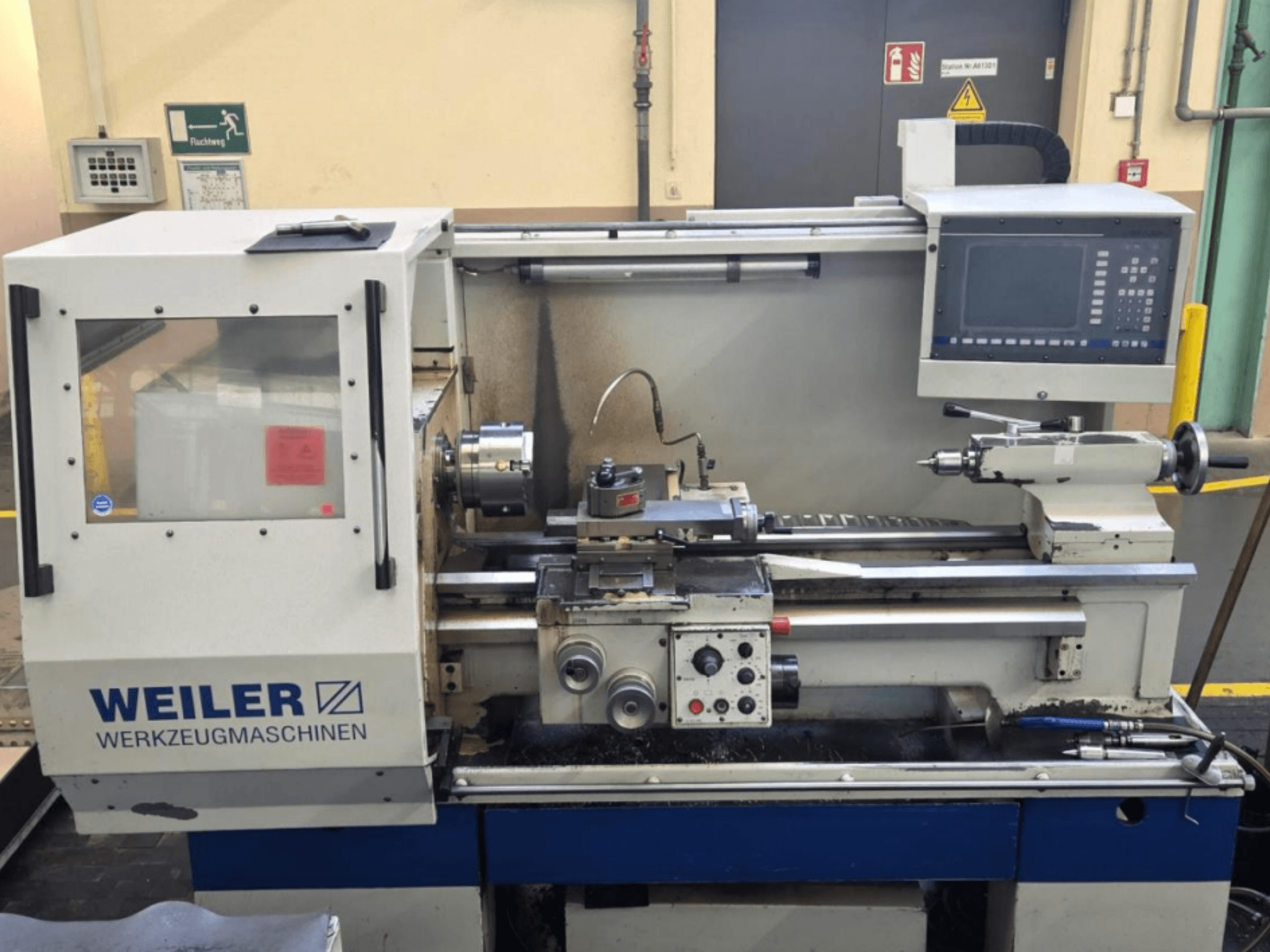

Weiler - E35 DDE-TUR-WEI-1999-00002

• Juhtimissüsteem: Siemens Sinumerik 810D koos Weiler D1 kasutajatarkvaraga

• Keskpunktide vahekaugus: 950 mm

• Pöördepikkus: 950 mm

• Pöördeulatus alusplaadi kohal: 410 mm

• Pöördeulatus ristliuguri kohal: 200 mm

• Töölaua laius: 330 mm

• Ristliuguri liikumisulatus: 230 mm

• Ülemise liuguri liikumisulatus: 120 mm

• Tagapinkide varraste läbimõõt: 65 mm

• Tagapinkide varraste liikumisulatus: 120 mm

• Tagapinkide sisemine koonus: MK 4

• Toitejõud (pikisuunas/ristsuunas): 8000 N / 5000 N

• Kiirliikumine (pikisuunas/ristsuunas): 10/5 m/min

• Tööriista ristlõige: 25x25 mm

• Ekraan: 12,1-tolline TFT-värviline lameekraan

• Ajamivõimsus (60/100% töötsükkel): 11/9 kW

• Mõõtmed (P x L x K): 2300 mm x 1400 mm x 1700 mm

• Kaal: 2100 kg

• Spindli pöörlemiskiiruse vahemik (1. aste): 1–750 p/min

• Spindli pöörlemiskiiruse vahemik (2. aste): 4–3000 p/min

• Spindli maksimaalne pöördemoment: 700 Nm

• Spindli kinnitus (DIN 55027): suurus 6

• Spindli läbimõõt (eesmine laagri): 90 mm

• Spindli ava: 54 mm

• Spindli koonus: MK 6

• Tööpinge: 400 V

• Juhtpinge: 24 V

• Ühendatud koormus: 14 kW

• Nimivool: 26 A

• Sagedus: 50 Hz

• Peakaitsmed: 35 A

• Jahutusvedeliku seade: 30 l/min rõhul 0,4 bar

• Tööriistahoidik: Multifix kiirvahetus, suurus B

• Omadused: õppimisfunktsioonid; graafiliselt toetatud kontuuride programmeerimine; V-24 liides; elektrooniline käsiratas käsitsi kontuuri järgimiseks

Lisavarustus

• Komplektis olevad tarvikud: 1 vahetushoidik; fikseeritud keskpunkt; spindli pistik; võtmekomplekt; kasutusjuhendid; laastukaitse sein; liigutatav pritsmekaitse; padrunikaitsja piirlüliti jälgimisega

• Komplektis olevad valikulised lisaseadmed: fikseeritud tugipink rullklambritega (12–150 mm); reguleeritav õõnespindli piiraja; hoobaga juhitav pingutustang DIN 6343-48 (173E) jaoks
