Weiler - E50x2000DE-TUR-WEI-2008-00001

• Juhtimissüsteem: Weiler D3 koos Siemens Sinumerik 810D-ga.

• Kaugus keskpunktist: 2000 mm

• Keskkoha kõrgus: 280 mm

• Ümberpööratav voodi: 570 mm

• Ümberpöördumine üle ristliuguri: 340 mm

• Ristliuguri liikumine: 340 mm

• Voodi liuguri juhiku pikkus: 560 mm

• Spindlipea: DIN 55025, suurus 8

• Spindli puur: 83 mm

• Spindli sisemine koonus: Metriline 90

• Peamootori võimsus: 20 kW (60% töötsükkel); 17 kW (100% töötsükkel)

• Maksimaalne spindli pöördemoment: 1600 Nm

• Pöörlemissagedus:

  • Käigukast 1: 1-625 p/min

  • Käigukast 2: 4-2500 p/min

• Tööstushoidiku läbimõõt: 80 mm

• Tailstocki püstloodisammas: 200 mm

• Tailstocki koonus: Morsekoonus 5

• Tööriistahoidja süsteem: Multifix suurus C või Parat suurus 3

• Kättesaadavus: masin on varsti saadaval

• Kapitaalremont: kapitaalremont toimub 2026. aastal.

  • Kõigi voodijuhikute karastamine ja lihvimine; sabapoti juhikute lihvimine.

  • Täielik voodi ja ristliuguri koostu kapitaalremont (kõikide juhtsiinide lihvimine/kaapimine).

  • voodi liuguri liugvooderduse uuendamine

  • Võtmejälgede ja alumiste juhtsiinide uuendamine või ümbervooderdamine

  • Tööriistasüsteemi paigaldamine konsoolile (Multifix C või Parat Gr.3)

  • Täieliku spindli korpuse komplekti kapitaalremontimine

  • Põhispindli ümbertöötlemine (sisemine/väline koonus ja nägu)

  • Põhispindli laagrite uuendamine

  • X-telje kuulikruvi ajami uuendamine, sh laagrid

  • Z-telje kuulikeerme ajami uuendamine, sh laagrid

  • Sabipingi ja puuri kapitaalremont; spindli ja mutri väljavahetamine

  • Kõikide juhtsiinide puhastite uuendamine

  • Kõikide veorihmade vahetus

  • Põhispindli mootori puhastamine ja katsetamine

  • Olemasolevate ohutusseadmete kapitaalremont

  • Defektsete pöörlevate, kiik- ja piirilülitite väljavahetamine

  • spindli ja käsiratta kodeerijate väljavahetamine

  • Keskse määrdeüksuse puhastamine ja katsetamine

  • liikuvate kaablite ja jahutusvedeliku voolikute väljavahetamine tööpiirkonnas/monitorile

  • Membraaniklahvistikute (monitor) väljavahetamine

  • Energiakettide uuendamine

  • Värvimine standardvärvides (standardne tekstuur)

  • DGUV ja kõrgepinge testimine koos katseprotokolliga

  • Masina parameetrite/tarkvara andmete varundamine

  • Geomeetriline vastuvõtukatsetus vastavalt DIN 8605-le

Täiendavad seadmed

• Laastukonveier: kasutatud seade kaasa arvatud

• Lisavarustus: saadaval on täiendav kiibikonveier

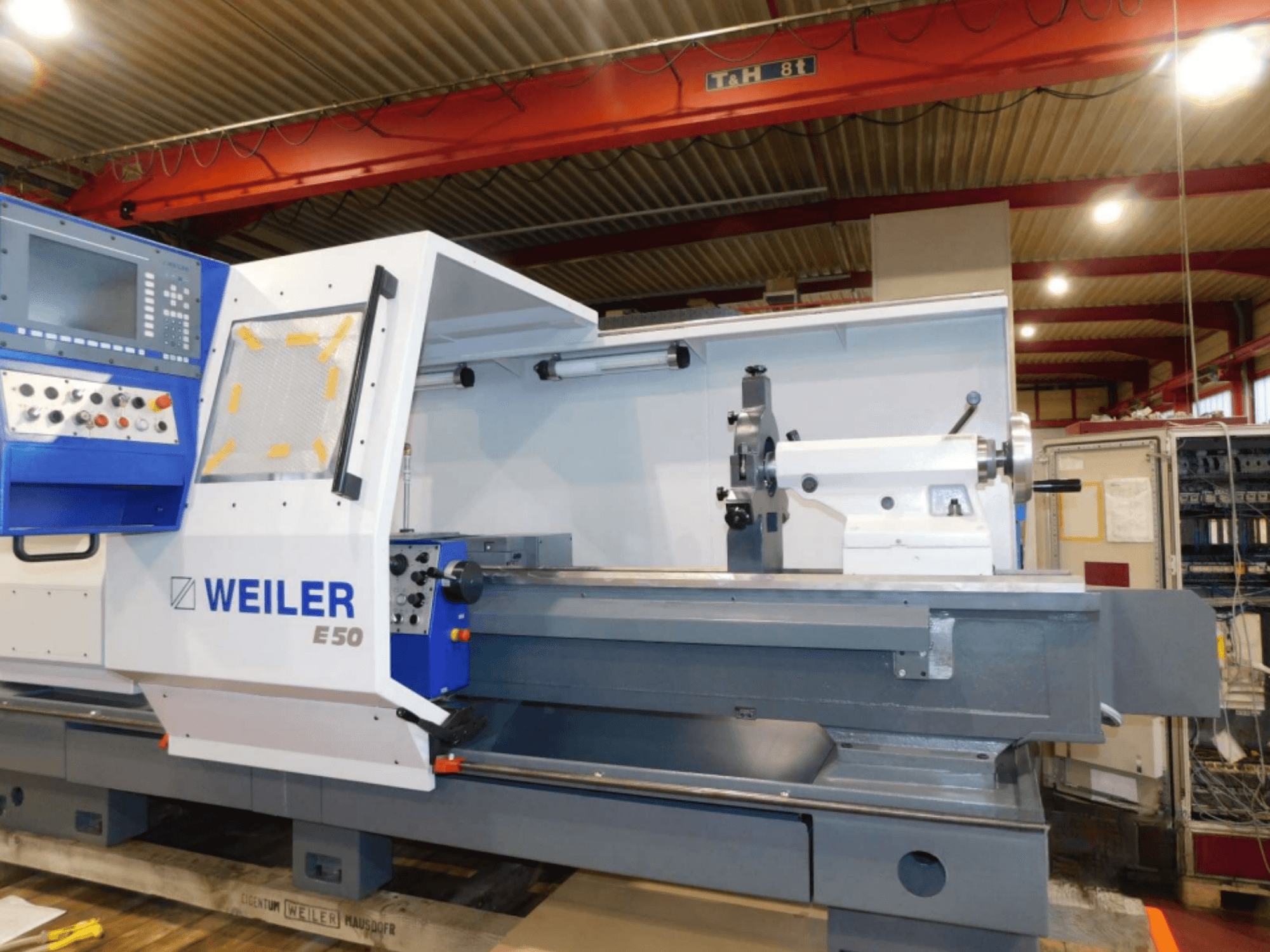

Masin vaadatakse üle juulis, pildid on vaid illustratsiooniks, kuidas see välja näeb.
