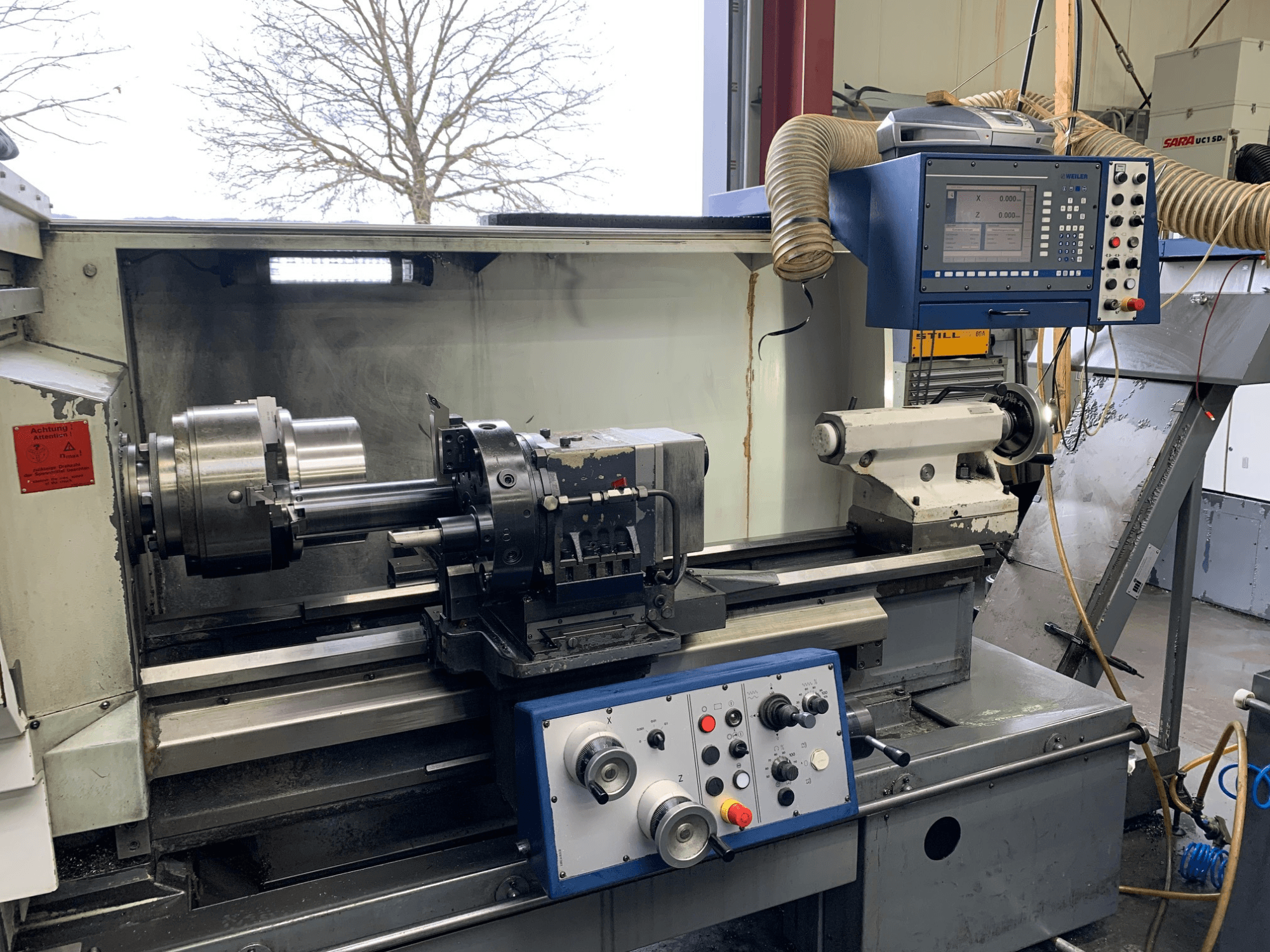

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• 20 kW = tegelik võimsus (mehaaniline/elektriline võimsus)

• 27 kVA = näivvõimsus (sisaldab reaktiivvõimsust)

• Sisemine koonus: meetriline 90

• Spindli läbimõõt eesmises laagris: 120 mm

• Spindli puur: 83 mm

• Maksimaalne näoplaadi läbimõõt: 500 mm

• Maksimaalne taldriku läbimõõt: 315 mm

• Maksimaalne pöördemoment: 1600 Nm

• Tööriistasüsteem: revolver (VDI 40)

• Tööriista varre suurus: 32 x 25 mm

• Pikisuunaliste liugurite arv: 1

• Ristliugurite arv: 1

• Kaugus keskelt: 1100

• Ristasuunaline liikumine: 340 mm

• Tailstocki koonus: MK 5

• Tööstushoidiku läbimõõt: 80 mm

• Tailstocki püstloodisammas: 200 mm

• Maksimaalne sabapoti liikumine: 1000 / 2000 mm

• Söötmise kiirus pikisuunas: 0,001 - 20 mm/rev

• Söötmise kiirus ristisuunas: 0,001 - 20 mm/rev

• Kiire pikisuunaline liikumine: 10 m/min

• Kiirpüstitus ristisuunas: 5 m/min

• Söötmisjõud pikisuunas: 10000 N

• Söötmisjõud ristisuunas: 7000 N

• Metriline keermete vahemik: 0,1 - 250 mm

• Whitworthi keermete vahemik: 1/4 - 56 keerme/toll

• Moodulite vahemik: 0.125 - 28

• DP vahemik: 0.05 - 48

• Maksimaalne lõikepiire: 2,25 mm²

• Lõikamiskiirus: 140 m/min

• I käiguhoob: 89 pööret minutis 100 % töötsükli juures

• II järk: 355 pööret minutis 100% töötsükli juures

• Jahutusvedeliku kulu (normaalne): 30 l/min 0,4 baari juures

• Jahutusvedeliku tarbimine (suurendatud): 30 l/min 3,5 baari juures

• Müratase: 80 dB(A)

• Elektriline:

  • Tööpinge: 400 V

  • Juhtimispinge: 400 V: DC 24 V

  • Ühendatud koormus: 30 kVA

  • Nimivool: 43 A

  • Sagedus: 50 Hz

  • Peamised kaitsmed: 50 A

• Märkus seisukorra kohta: väike ajam, mis lülitab käigukasti astmete vahel, on defektne; mõlemad käigukasti astmed toimivad.

Lisaseadmed

• Laastukonveier
